四轴飞行器蜘蛛底座结构设计

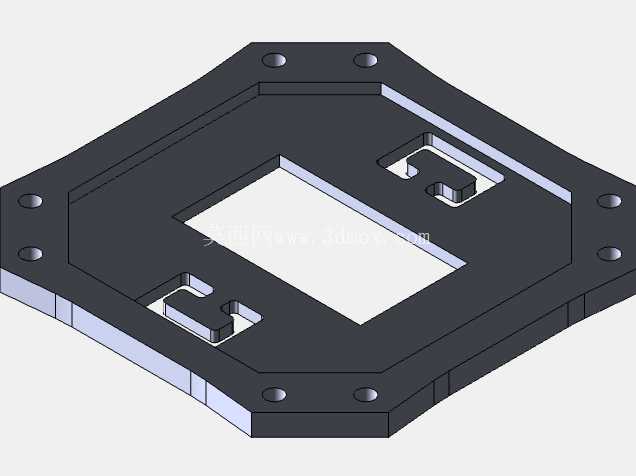

　　这款四轴飞行器蜘蛛底座是小型多旋翼无人机机架系统的核心承载构件，主要应用于消费级航拍无人机、教学实训四轴飞行器、小型作业类无人机的机架装配环节，承担飞控主板、电源模块、核心接线组件的定位承载功能，同时作为机臂与中心机架的连接过渡结构，传递飞行过程中的动载荷与静载荷。从实际使用场景来看，该底座安装于四轴飞行器机架的中心层，上方可叠放飞控安装板、电池固定座，下方可挂载云台、图传模块等外挂设备，四个角位的安装孔位直接对应机臂的锁紧固定位，能够将机臂传递来的升力、飞行姿态调整时的扭转力均匀分散到整个中心承载面，避免局部应力集中导致的结构开裂问题。

　　设计过程中优先考虑了轻量化与结构强度的平衡，整体采用带切角的八边形外轮廓，相比传统方形中心板能够有效降低飞行过程中的风阻，同时切角位置预留的安装凸台做了加厚处理，每个角位设置两个沉头安装孔，孔位周边做了局部加厚的凸台结构，既保证螺丝锁紧时的连接强度，又避免螺丝头突出安装平面干涉上层部件的装配。中心区域的大尺寸镂空窗口是核心设计点，一方面能够大幅降低底座自身重量，减少飞行器的无效载荷，另一方面可以为飞控主板的接线、散热预留足够空间，接线可以直接从镂空区域穿过，无需在底座侧面额外开槽走线，简化了整机装配的布线流程。

　　镂空窗口两侧的定位卡槽是专门为飞控主板的快速定位设计的，卡槽的尺寸公差控制在0.1mm范围内，装配时飞控主板可以直接卡入卡槽完成初步定位，无需额外调整位置即可对准安装孔位，能够大幅提升批量装配的效率，同时卡槽的限位结构可以避免飞行过程中飞控主板出现移位，保证飞控传感器的测量精度不受装配偏移影响。底座的侧边做了阶梯式的厚度变化，靠近外轮廓安装孔的区域厚度更大，向中心镂空区域逐渐过渡减薄，这种变厚度设计在保证整体结构刚性的前提下，尽可能去除了非承载区域的多余材料，经过受力仿真验证，在最大起飞重量2kg的工况下，底座的最大变形量小于0.05mm，完全满足飞行过程中的结构稳定性要求。

　　安装边界方面，四个角位的安装孔采用等距对称布局，孔位中心距适配市面上主流的220、250规格四轴机架的机臂安装尺寸，沉头孔的深度适配M3规格的内六角螺丝，安装后螺丝头完全沉入凸台平面，不会突出表面影响上层电池板的贴合安装。中心镂空区域的尺寸刚好匹配标准的30.5*30.5mm飞控安装孔位，卡槽的宽度适配2mm厚度的PCB主板，能够兼容绝大多数主流的开源飞控与商用飞控主板。底座上下表面的平面度控制在0.02mm以内，保证上层电池板、下层挂载件安装时能够完全贴合，不会出现安装间隙导致的装配应力，避免长期飞行过程中因装配应力导致的结构疲劳损坏。从加工适配性来看，该结构既可以采用压铸工艺进行批量生产，也可以通过CNC加工制作小批量样机，所有的转角位置都做了R角过渡，避免压铸过程中出现应力开裂，也减少了CNC加工时的刀具磨损，适合不同规模的生产场景。在实际装配测试中，该底座与标准机臂、飞控、电池板的装配适配率达到100%，装配完成后整机的重心刚好落在底座的中心位置，无需额外调整配重，能够有效降低飞控的姿态调整负担，提升飞行稳定性。
