航空喷气发动机涡轮叶片精密结构

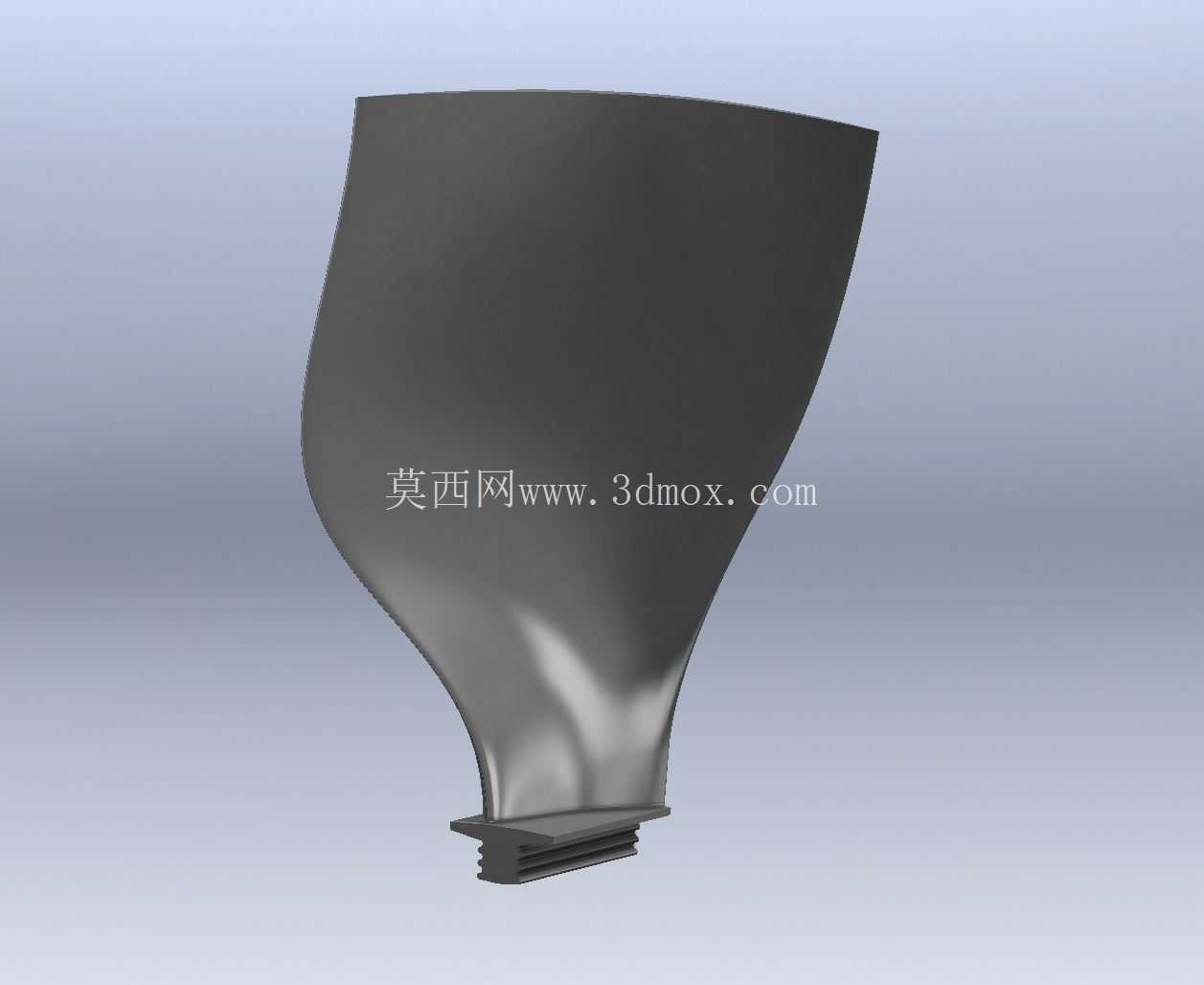

这套三维结构围绕航空喷气发动机中的涡轮转动部件展开，主体是单片带榫头安装结构的涡轮叶片。叶片在整机中处于高温燃气膨胀做功区段，燃烧室排出的高速燃气掠过叶身曲面，将热能与压力能转化为转子旋转机械能，进而驱动压气机、附件齿轮箱及外部负载。无论是军用涡喷、民用涡扇，还是地面燃气轮机衍生机组，叶片型面精度和根部连接可靠性都直接决定整机效率、寿命与安全裕度。

从实际装配关系看，模型下部不是普通圆柱柄，而是类似枞树形或燕尾形的榫齿结构。该部位嵌入轮缘周向均布的榫槽内，依靠多齿接触面承受离心载荷、温度梯度引起的热应力以及气动交变弯矩。建模时需要严格控制榫头宽度、齿距、齿顶角和锁紧边位置，保证单片叶片能够沿轮盘轴向或径向顺利装入，并在工作转速下形成稳定约束。叶身与榫头之间设有过渡平台，平台侧面构成燃气通道的内壁边界，可减少高温气体向轮盘区域泄漏，同时为叶根提供热屏蔽。

叶身外形采用大扭角、变截面空间曲面设计，并非简单扫掠得到。靠近根部的截面较厚，弦宽和弯扭角度偏向承受高应力；靠近顶部的截面逐渐减薄，叶型弯转更明显，以匹配不同半径处的圆周速度差。燃气在流道中沿展向存在压力、温度和速度梯度，叶片各截面的安装角、最大厚度位置、前缘半径和尾缘厚度都要随高度连续变化，才能降低通道涡、二次流和叶尖泄漏损失。三维建模中适合采用多截面叶型点加样条约束的方式构建主曲面，前缘与尾缘分别处理成小半径连续过渡，避免局部曲率突变造成网格质量下降或应力集中。

工程使用时，这类模型常服务于铸造工艺方案、数控加工夹具、三坐标检测路径和气动外形评审。熔模铸造阶段，叶身曲面需要预留收缩和抛光余量，榫头定位面则要兼顾后续磨削基准；内腔若发展为气冷叶片，还需在实体模型基础上布置冷气流道、扰流肋和气膜孔，但本结构重点呈现外部气动型面与机械安装接口。装配校核时，要检查相邻叶片在轮盘上的角向间距，确认叶尖与机匣涂层之间保留合理径向间隙，平台之间的封严边不能在热膨胀后相互顶死，榫头端面与锁片槽也要留有明确的轴向固定边界。

从受力角度看，叶片运转时最显著的载荷是由自身质量产生的离心拉力，榫齿各接触面会出现不均匀承载；同时燃气压力使叶身产生弯曲和扭转，起动、停机过程中的温度变化又引入热疲劳。因此叶身到平台、平台到榫头的过渡圆角不能按外观随意处理，圆角半径、拔模斜度和表面连续性都会影响峰值应力。对于铸造模具设计而言，分型面应尽量避开叶身主工作面，蜡模模具的活块需要绕开榫齿倒扣，浇冒口布置则要保证厚大榫头部位补缩，而薄尾缘处不能形成冷隔或变形。

该模型在教学和方案设计中也有明确价值：结构设计者可据此理解叶片如何同时满足气动外形、轮盘连接和热端制造三类需求；工艺人员可基于曲面和榫头拆分模具活块、检查起模方向；加工人员可把榫头端面和平台侧面作为装夹定位基准，再对叶身进行五轴精加工或铸后修型。整体结构虽然只展示单片零件，却覆盖了喷气发动机涡轮端最核心的叶型成型、根部锁紧、热膨胀边界和流道配合关系，是航空动力零部件数字化设计中非常典型的高温转动件。
