嵌入式安装带固定柱矩形防护壳体结构

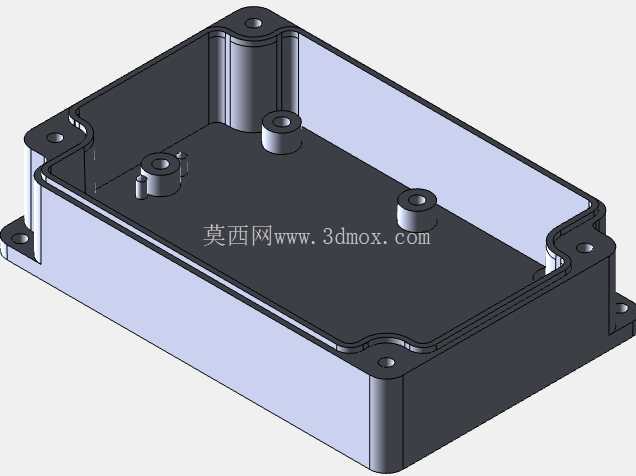

　　这款矩形防护壳体主要面向工业控制、小型电子模块集成类场景使用，日常可作为低压信号采集模块、小型传感变送单元、户外接线分线模块的外部承载结构，适配车间设备侧装、控制柜内嵌、户外小型设备外置安装等多种布设场景，能为内部电路板、接线端子提供基础的物理防护与安装定位支撑。从结构设计来看，壳体采用敞口式矩形盒体结构，侧壁做了均匀的壁厚处理，既保证整体结构刚性，也避免不必要的材料冗余，盒体底部一体成型了四个带安装孔的圆柱固定柱，柱体高度与壳体内部净深匹配，固定柱端面预留的螺纹安装孔可直接配合螺丝固定内部PCB板，无需额外加装铜柱或支撑件，减少装配环节的零件数量。

　　壳体上口边缘做了外翻的法兰边结构，法兰边上均匀分布四个沉头安装孔，既可以实现上盖的螺丝锁紧固定，也能在嵌入式安装场景下，通过法兰边搭在安装面板的开孔边缘，实现快速定位，沉头孔设计可保证螺丝安装后表面无凸起，避免干涉外部部件或划伤操作人员。盒体的转角位置全部做了圆角过渡处理，一方面是消除注塑成型时的应力集中点，降低壳体受外力冲击时的开裂风险，另一方面也能避免锐边在装配、维护过程中划伤操作人员或线缆绝缘层。在安装边界设计上，壳体的外部长宽尺寸适配常规120*80mm级别的标准安装开孔，法兰边宽度控制在8mm，可覆盖开孔边缘的加工毛刺与尺寸公差，嵌入式安装时无需额外做密封压边，配合密封胶条即可实现基础的IP54级防护能力。

　　壳体内部的固定柱位置做了针对性的避让设计，柱体与侧壁之间预留了3mm的走线间隙，方便内部线缆沿侧壁排布，不会出现线缆被固定柱挤压破损的问题。侧壁靠近上口的位置做了一圈内凹的定位槽，可匹配上盖的凸筋结构，安装时能实现快速对位，避免上盖装配错位，同时定位槽也可作为密封胶条的安装位，提升壳体拼接位置的防尘防水能力。从实际使用角度出发，这款壳体的结构设计充分考虑了批量生产与现场装配的需求，所有加强筋都设置在壳体外侧底部与侧壁衔接位置，既提升了盒体的抗形变能力，也不会占用内部的元件安装空间，固定柱的根部做了三角加强筋连接，避免螺丝锁紧时柱体根部断裂，即使在反复拆装维护的场景下，也能保证固定结构的可靠性。

　　壳体底部的平面度控制在0.2mm以内，可保证PCB板安装后不会出现翘曲，避免板上元件因应力出现虚焊或损坏。在不同的应用场景下，这款壳体可根据需求调整壁厚与固定柱高度，比如用于户外场景时可适当增加壁厚提升抗冲击能力，用于高密度安装场景时可降低固定柱高度压缩整体厚度，法兰边上的安装孔也可根据实际安装需求调整孔位间距，适配不同的安装面板标准。整体结构没有复杂的倒扣或特殊抽芯结构，模具成型难度低，生产良率高，适合批量加工制造，同时结构的通用性较强，可通过少量修改适配多种不同的内部元件布局，减少重复开模的成本。
