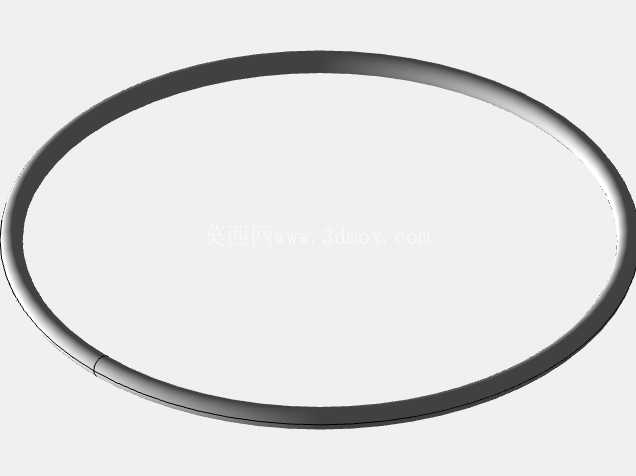

多材质适配环形密封件结构设计

　　在液压系统管路接头、气动元件腔体结合面、减速机输出轴端、阀门阀杆密封位等常见工业场景里，这类环形密封件是解决介质泄漏问题的核心基础零件，小到家用净水设备的管路接头，大到重型工程机械的液压油缸密封槽，都能见到这类结构的应用。做这类零件的三维建模时，首先要明确安装边界的尺寸约束：密封槽的槽宽、槽深、槽底圆角、槽口倒角都会直接影响密封件的压缩率，常规静密封场景下压缩率控制在15%-25%区间，动密封场景因为要考虑往复运动的摩擦磨损，压缩率要适当下调到10%-18%，避免长期运行后出现过度磨损导致的密封失效。

　　设计时不能只画一个标准圆环就结束，要考虑不同工况下的材料适配性，比如普通矿物油介质场景可以用丁腈橡胶材质，耐温范围覆盖-40℃到120℃，成本低且耐油性能优异；涉及高温蒸汽、酸碱腐蚀介质的化工管路场景，要选用氟橡胶材质，耐温上限可以提升到220℃，抗腐蚀能力更强；有食品接触要求的生产设备，要选用符合食品级要求的硅橡胶材质，无异味且不会对输送介质造成污染；低温环境下的户外设备，比如北方冬季运行的工程机械液压系统，要选用三元乙丙橡胶材质，低温下不会失去弹性导致密封失效。

　　建模时要注意截面的圆形轮廓不能出现多边形棱角，很多新手建模时为了省事用低精度的旋转特征，导致截面圆变成多边形，实际生产出来的密封件会出现密封面贴合不严密的问题，旋转特征的段数要设置到足够高，保证轮廓的光滑度。还要考虑安装时的导入倒角，密封件安装时如果遇到尖锐的棱边很容易被切伤，所以对应的安装轴端、孔端都要做15°-30°的导入倒角，倒角长度要覆盖密封件的截面直径，避免安装过程中划伤密封件表面。在动密封场景下，还要在密封件的迎介质侧设计防尘圈结构，避免外界的粉尘、铁屑进入密封面磨损失效，很多设备早期泄漏都是因为没有考虑防尘结构，杂质进入密封槽后反复摩擦密封件表面，短时间内就会出现磨损失效。

　　另外要注意密封件的线径公差，不同规格的线径公差要符合对应行业标准，不能随意设定尺寸，比如线径3.55mm的常规规格，公差要控制在±0.1mm以内，尺寸偏差过大会导致压缩率不符合设计要求，要么压缩量太大摩擦力剧增，要么压缩量太小出现泄漏。做装配验证的时候，要模拟密封件装入沟槽后的变形状态，检查是否存在过度挤压、间隙咬伤的风险，尤其是在高压工况下，密封件会被压力介质推到密封间隙的位置，如果间隙过大就会出现密封件被挤入间隙剪切破坏的问题，这时候要在密封件侧面加装挡圈，挡住密封件的挤出路径，提升高压下的密封寿命。这类密封件虽然结构简单，但是是整个设备密封系统的基础，很多设备的故障停机都和密封件选型、设计不当有关，建模时不能因为零件结构简单就忽略细节，每一个尺寸、每一处倒角、每一种材料选择都要对应实际的工况需求，才能保证最终设备运行的可靠性。
