带散热安装结构的设备防护钣金盖板

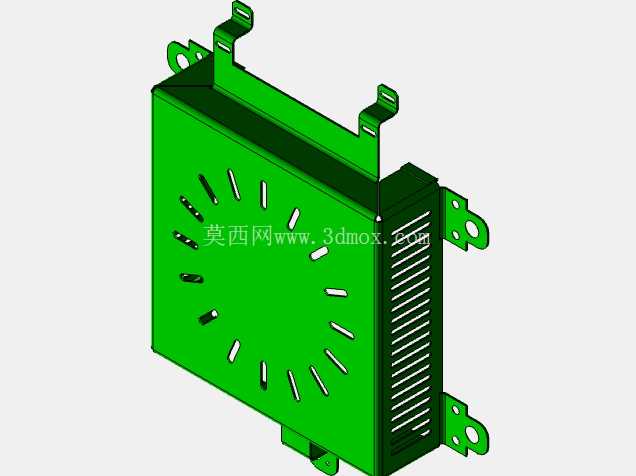

这类带安装固定耳的钣金防护盖板，多应用在小型工业控制模块、车载电子单元、嵌入式工控设备的外侧封装场景，核心作用是为内部PCB板、功率元件提供物理防护，同时兼顾散热与装配便利性。从结构设计来看，主体采用盒型折弯构型，侧壁预留连续通长散热槽，正面做放射状排布的冲孔，既可以保证内部功率元件工作时的空气对流效率，避免热量堆积引发元件性能衰减，也能通过冲孔位置观察内部指示灯的工作状态，不用拆解盖板就能快速排查设备运行故障。

设计过程中需要重点考量几个工程边界：首先是安装耳的折弯高度与开孔位置，四个伸出的安装耳上预留的圆形安装孔，需要匹配设备安装仓的固定柱间距，折弯处做了避空让位，避免装配时和仓体侧壁产生干涉，安装耳的折弯圆角需要匹配所选钣金材料的最小折弯半径，防止折弯处出现应力集中开裂的问题，常规选用冷轧钢板加工时，折弯内R一般设置为板厚的0.5-1倍，兼顾成型稳定性与结构强度。其次是正面放射状冲孔的排布，需要避开内部元件的投影区域，防止异物通过孔洞直接触碰内部带电元件，孔洞的尺寸控制在3-5mm区间，既满足通风观察需求，也能避免较大的杂物落入设备内部。侧壁的散热槽采用等距排布的长条形冲孔，槽宽根据内部发热功率调整，槽与槽之间的连接筋宽度需要保证侧壁的结构刚性，避免盖板受外力挤压时出现变形凹陷。

实际加工流程中，这类钣金件一般先通过激光切割完成外形与所有孔洞的下料，再通过数控折弯机完成四边折边与安装耳的折弯成型，折边处预留的咬合结构可以保证盒型主体的拼接精度，不需要额外焊接就能保证整体的形位公差，表面做喷塑处理提升防锈能力与绝缘性能，绿色喷塑层也能在工业设备场景中起到一定的防眩目作用，避免车间灯光反射影响操作人员观察设备状态。装配时只需要通过四个安装耳的孔位，用螺丝将盖板固定在设备主体的安装柱上，拆卸维护时仅需拧下固定螺丝即可取下盖板，不需要拆解其他周边结构，大幅提升后期设备维护的效率。

从结构强度角度考量，盖板的折边高度设置为内部元件最高高度的1.2倍以上，保证盖板安装后不会挤压内部元件，折边处的翻边结构也能提升盖板整体的抗形变能力，即使受到一定的侧向冲击力，也不会轻易变形触碰内部元件。正面的放射状冲孔除了通风与观察作用，也在一定程度上降低了钣金件的整体重量，相比整块无孔的盖板，重量能降低15%左右，同时不会过多损失结构强度，对于有轻量化需求的车载、机载嵌入式设备来说，这类结构设计能很好平衡防护、散热、重量三者的需求。另外在安装耳的设计上，每个安装耳的根部都做了小三角加强筋结构，通过折弯一体成型，不需要额外焊接加强件，就能提升安装耳的承重能力，避免设备运输过程中振动导致安装耳断裂脱落的问题。
