做传动结构设计快十二年,这类带法兰的轴连接轮毂是旋转设备里绕不开的基础零件,别看着结构不复杂,真要踩起坑来能让整台设备的传动精度掉一个量级。先从实际安装场景说,这类零件大多用在电机输出端和负载的连接位置,也常见于减速机输入轴、输送机辊筒的端部连接,还有风机叶轮的固定位——但凡需要把轴的扭矩传递到带安装面的回转部件上,基本都能见到这类结构的身影。它的核心作用说白了就是两个:一是抱紧轴,把轴的旋转扭矩稳定传递出去,避免传动过程中出现打滑、空转;二是通过法兰端的安装孔,把需要随轴转动的部件牢牢固定在端面上,保证回转件和轴的同轴度,减少高速旋转时的偏摆震动。

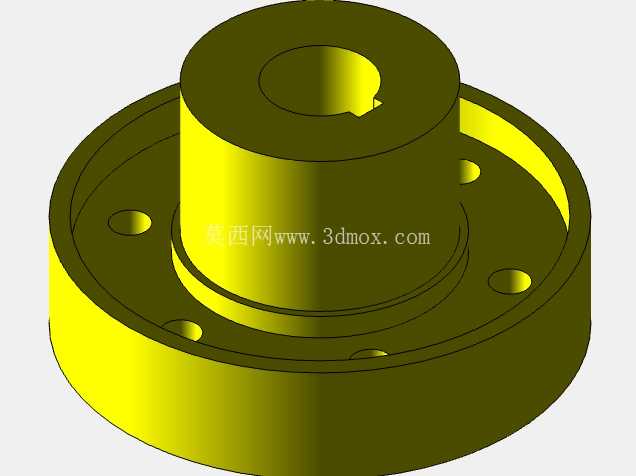

从结构设计逻辑来看,中间的凸台部分是和轴配合的核心段,内孔开的键槽是扭矩传递的关键,别小看这个键槽的位置,设计的时候得保证键槽的对称度和内孔的同轴度,不然装配的时候键装不进去不说,运转起来还会出现单侧受力,时间长了键容易被剪断,内孔也会磨出椭圆。法兰盘上均匀分布的沉孔是用来穿安装螺栓的,孔位的分度圆直径得和配套回转件的安装孔完全匹配,沉孔的深度要保证螺栓头装进去之后不会突出法兰端面,避免和周边的固定护罩、轴承端盖产生运动干涉。法兰和中间凸台衔接的位置做了圆角过渡,这不是为了好看,是为了减少应力集中,毕竟设备启停、正反转切换的时候,这个位置承受的交变扭矩最大,要是做直角过渡,负载波动大的时候很容易从根部断裂。
说下实际安装的边界尺寸,首先内孔的配合公差一般选H7/k6的过渡配合,既不会太松导致跑内圈,也不会太紧导致装配的时候敲不进去,要是用在重载冲击的场合,还可以选H7/p6的过盈配合,不过装配的时候就得用热装工艺了。法兰端的外径要比配套回转件的安装止口小个0.1到0.2毫米,方便装配的时候找正,凸台的轴向长度要比轴上配合段的长度短个1到2毫米,保证锁紧的时候轮毂端面能贴紧轴肩,不会出现轴向窜动。法兰上的安装孔数量一般是4到6个均匀分布,孔的直径比螺栓大0.5到1毫米,给装配留一点调整余量,但是不能大太多,不然螺栓受剪切力的时候容易断。
实际选型的时候还要注意几个细节,要是用在高速旋转的场合,比如转速超过1500转每分钟,这个零件加工完之后必须做动平衡校正,不然偏心带来的震动会直接传导到轴承上,用不了几个月轴承就会烧坏。要是用在有腐蚀的环境里,比如化工设备、户外的输送设备,表面还要做发黑或者镀锌处理,避免生锈之后拆不下来。还有键槽的宽度,一定要和所选的平键尺寸严格匹配,公差选JS9就刚好,太松了键会晃,太紧了键装不到底。另外法兰端面的平面度也要控制,要是端面翘曲,装上去之后回转件会偏斜,高速转起来整个设备都会抖。
很多刚入行的设计员画这个零件的时候,容易忽略凸台和法兰衔接处的退刀槽,其实不管是车削加工还是后期磨削内孔,退刀槽都是必须的,不然加工的时候刀具会撞到法兰端面,还会导致内孔靠近法兰的位置加工不到位,配合长度不够。还有内孔的倒角,两端都要做1×45度的倒角,一是方便轴插进去,二是避免内孔边缘的毛刺刮伤轴的配合面,影响装配精度。这类零件的材料一般选45号钢就够用,调质处理到HB220-250,既有足够的强度扛扭矩,又不会太硬导致加工困难,要是用在重载场合,可以换成40Cr调质,强度能提上去30%左右。
