深沟球滚动轴承装配结构三维数模

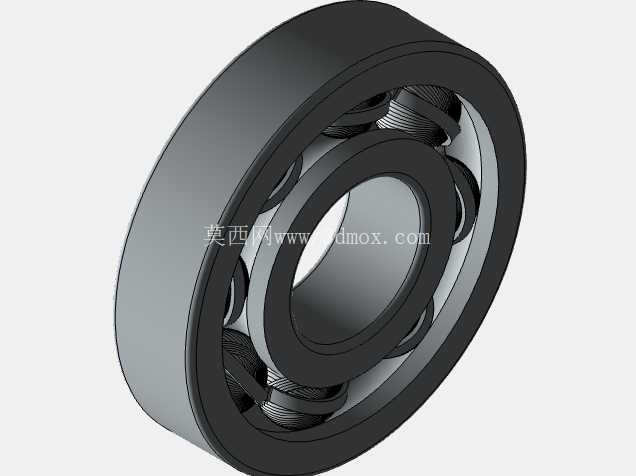

　　这套滚动轴承组件的三维结构，完整还原了深沟球轴承的装配关系，覆盖内圈、外圈、滚动体、保持架四个核心组成部分，所有配合面的尺寸公差、装配间隙都按照通用机械传动的常规设计标准做了还原，能直接用于设备传动系统的结构校核、装配干涉检查以及运动仿真验证。从实际应用场景来看，这类轴承是旋转传动系统里最基础的支撑部件，小到小型电机输出轴、输送机托辊、机床进给轴，大到减速机输入输出端、风机主轴、泵类设备的旋转支撑，只要存在相对旋转运动、需要降低轴系转动摩擦系数同时约束轴系径向与轴向窜动的位置，都能见到这类结构的身影。

　　不同于定制化的特殊轴承，这类通用深沟球轴承的安装边界有明确的行业规范：内圈与轴的配合多采用基孔制过渡配合，保证内圈能随轴同步转动不发生跑内圈的磨损问题；外圈与轴承座孔的配合多采用基轴制间隙或者过渡配合，方便装配拆卸同时保证外圈在受载时不会出现异常蠕动。设计这套结构的时候，首先要考虑的是额定动载荷与额定静载荷的匹配，根据轴系传递的扭矩、转速、预期工作寿命反推滚动体的直径、数量以及滚道的曲率半径，滚道的曲率通常会比滚动体半径略大千分之几，既保证接触应力在材料许用范围内，又不会因为接触面积过大导致摩擦阻力升高。保持架的结构采用浪形冲压保持架，兜孔的间隙控制在合理范围，既可以把滚动体均匀分隔开，避免相邻滚动体直接接触产生额外摩擦与磨损，又能在轴承转动时引导滚动体在滚道内正常运转，不会出现卡滞。从外形尺寸来看，常规同规格的这类轴承，内径、外径、宽度都有标准化的尺寸系列，不同的尺寸系列对应不同的载荷能力，比如轻窄系列适合载荷不大转速较高的场合，重宽系列适合冲击载荷较大转速偏低的传动位置。

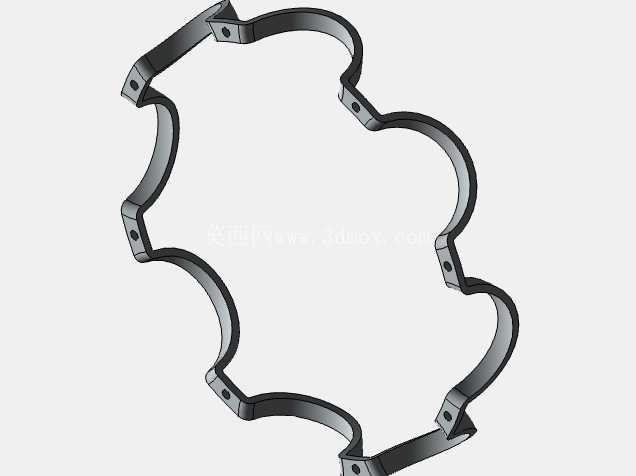

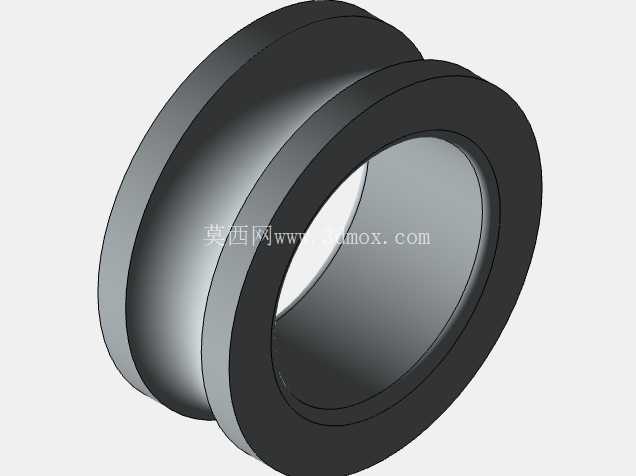

　　建模过程中，所有的圆角、倒角、退刀槽这些工艺结构都做了还原：内圈和外圈的安装引导端都做了小角度倒角，方便压装的时候不会刮伤配合面；滚道与端面的过渡位置做了圆滑圆角，避免热处理和受载时出现应力集中导致的早期疲劳剥落；保持架的铆接位置结构也做了细化，能直观看到装配后保持架与内外圈之间的预留间隙，保证轴承运转时保持架不会和内外圈发生摩擦。很多刚接触结构设计的工程师在选型轴承的时候，往往只关注内径尺寸是否匹配轴径，忽略了安装尺寸的边界要求：比如轴肩的高度不能超过内圈的倒角高度，否则拆卸的时候拉马无法勾住内圈端面；轴承座孔的台肩高度也不能超过外圈的倒角尺寸，不然会导致外圈无法安装到位，甚至压装过程中挤碎滚动体。

　　这套三维模型把这些容易被忽略的安装边界都做了准确呈现，在做整机结构设计的时候，可以直接把这个组件调入装配体，校核轴肩、轴承座台肩的尺寸是否符合安装要求，检查轴承周围的密封件、端盖、锁紧螺母这些相邻零件是否存在干涉，不用再反复核对二维图纸的尺寸参数。另外，模型里滚动体与内外圈滚道的接触位置、保持架与滚动体的相对位置都按照实际装配状态做了约束，导入运动仿真模块之后，可以直接模拟轴系转动时滚动体的公转、自转状态，观察保持架的运动轨迹，验证在给定转速下轴承内部是否会出现运动干涉，也能为后续的润滑系统设计提供参考——比如根据滚动体的运动速度、保持架的间隙大小，确定润滑脂的填充量、密封结构的形式，避免润滑脂泄漏或者杂质进入滚道导致轴承早期失效。在做铸造模具相关的配套设计时，这类标准件的三维模型准确与否，直接影响到模具里轴承安装位的型腔尺寸精度，如果模型的安装尺寸有偏差，后续加工出来的轴承座孔要么尺寸过小导致轴承压装困难，要么尺寸过大出现配合松动，整套传动系统的运转精度和使用寿命都会受影响。
