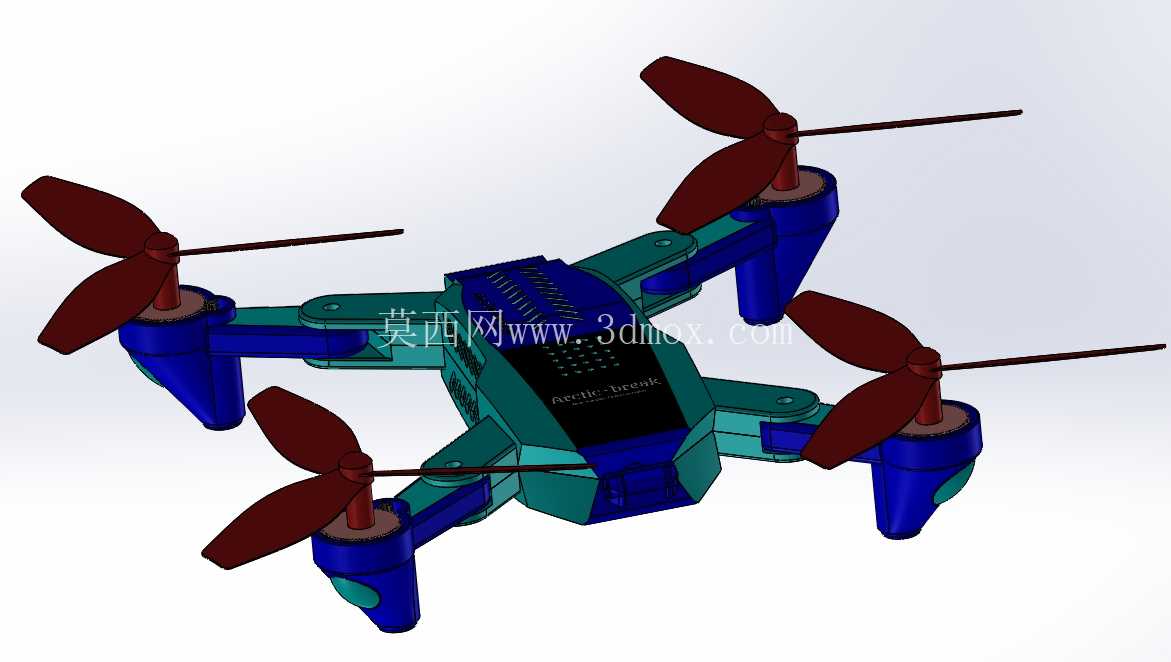

轻量高推Arctic Break X-1四轴飞行器结构设计

这款四轴飞行器的结构设计，核心围绕小场地快速作业、便携部署的场景需求展开，区别于大载重长航时的工业级无人机，它的定位是面向狭小空间巡检、近距作业演示、小型载荷快速投送这类对敏捷性要求高、起降空间受限的使用场景，比如厂区管廊近距排查、室内空间测绘、小型试验设备挂载测试这类任务，不需要大尺寸起降坪，单人单手即可完成部署起飞。

从功能特性来看，整机采用四轴X型布局，四个机臂从中心机身向外对称延伸，每个机臂末端集成动力安装座，适配小尺寸高效螺旋桨，动力输出的冗余设计可以保证单桨动力异常时仍能维持姿态稳定，不会直接失稳坠机。机身主体采用上下分壳的结构形式，中心舱预留了飞控板、电池、小型任务载荷的安装空间，舱体内部设置了多处定位筋位与安装柱，不需要额外增加固定支架即可完成核心电子元件的定位装配，减少了额外连接件带来的重量增益。机臂与中心机身的连接位置做了圆弧过渡的加强结构，避免飞行过程中机臂高频振动产生应力集中，长期使用出现结构疲劳断裂的问题。

设计思路上，团队优先平衡了结构强度与整机重量的矛盾点，没有一味追求极致轻量化而削减受力位置的壁厚，而是在机臂、电机座这类高受力区域做了局部加厚，机身非受力的外壳区域做了薄壁挖空设计，既保证了坠机冲击、高速机动时的结构强度，又把整机重量控制在轻量级区间，提升推力重量比，让机动响应速度更快。空气动力学设计方面，机臂的截面做了流线型修型，减少平飞过程中机臂产生的空气阻力，螺旋桨下方的电机座做了导角处理，避免下洗气流在机臂位置产生紊流影响飞行稳定性。模块化的结构设计让机臂、螺旋桨、外壳都可以单独拆卸更换，外场作业时如果出现单个部件损坏，不需要更换整机，只需要替换对应备件即可快速恢复作业，同时中心舱的安装接口做了通用化设计，可以根据不同任务需求更换不同的任务模块，比如替换摄像头模块、小型采样模块、信号中继模块，不需要重新修改机身结构，大幅拓展了设备的使用场景。

从安装边界与尺寸控制来看，整机展开后的对角电机轴距控制在小尺寸区间，收纳时（如果搭配折叠机臂结构）可以进一步缩小体积，能够放入常规的工具背包中携带，不需要专门的设备防护箱。螺旋桨的旋转直径与机臂长度做了匹配设计，相邻两个螺旋桨的旋转平面没有重叠区域，避免飞行过程中出现打桨问题，同时螺旋桨与机身外壳的间隙预留了足够的振动余量，即使电机出现小幅振动偏移，也不会让桨叶剐蹭到机身结构。机身底部预留了起落架的安装接口，默认状态下依靠机臂末端的结构高度保证螺旋桨与地面的安全距离，需要挂载载荷时可以加装轻量化起落架，提升底部的离地间隙，避免任务载荷在起降过程中磕碰地面。电池安装位设置在机身中心的重心位置，更换电池时不会影响整机的重心配平，减少飞控的姿态调整负担，提升飞行稳定性。

实际使用过程中，这款飞行器的高推力特性让它可以在小风力环境下保持稳定悬停，敏捷性设计让它可以快速完成转向、升降、侧飞等机动动作，适合在障碍物较多的复杂近地环境中作业，结构的耐用性设计也降低了日常使用的维护成本，不需要频繁更换结构件，对于需要频繁外场作业的使用者来说，这种兼顾强度、重量、维护性的结构设计，能够有效提升作业效率，减少设备故障带来的任务中断风险。
