四轴飞行器X型起落架支撑结构

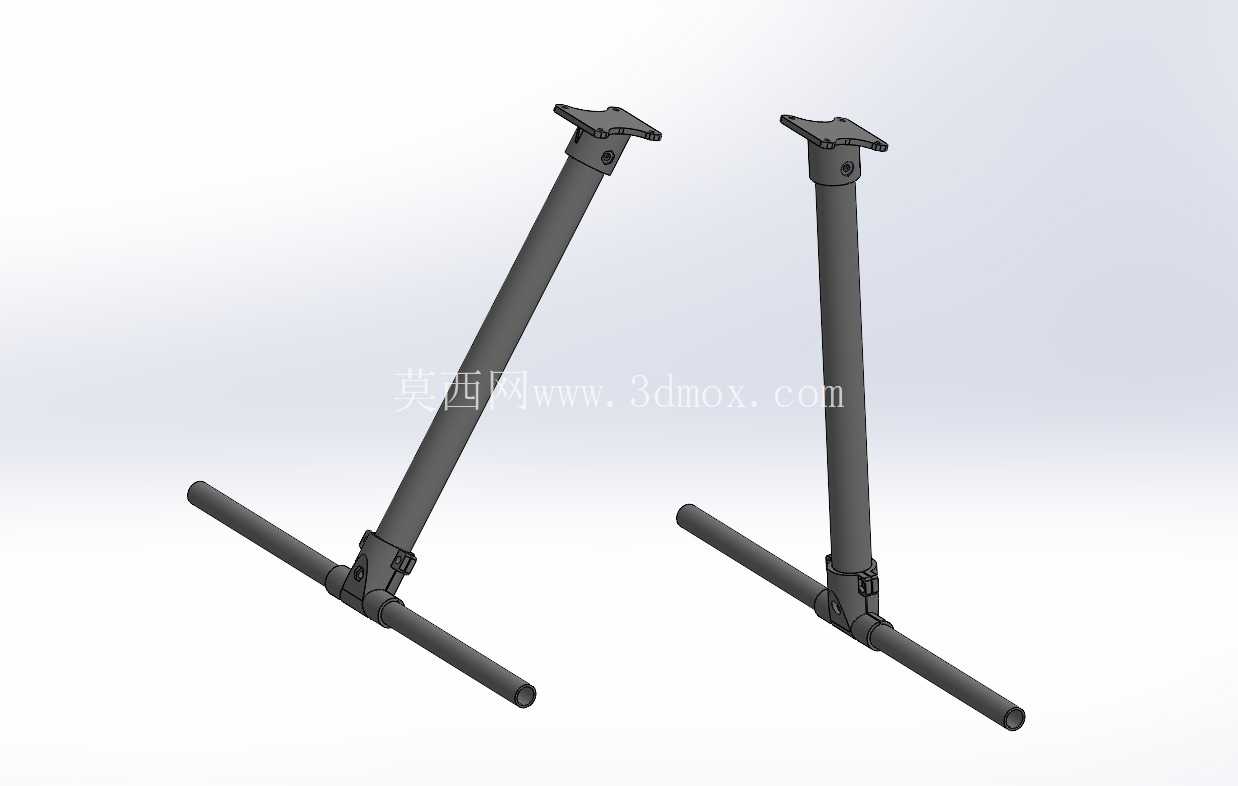

　　这套结构件是专为小型四轴飞行器设计的起落架支撑备件，核心采用X型框架布局，适配轴距500mm级别的v2版本四轴飞行平台，日常作业场景覆盖航拍测绘、电力巡线、农业植保前期试验机型的起降支撑需求。在实际外场作业中，四轴飞行器的起降阶段往往是结构受力最复杂的环节，地面不平整、降落时的垂直冲击、侧风带来的横向倾覆力矩，都会直接作用在起落架与机身的连接部位，这套X型框架的设计初衷，就是通过对称的力传导路径，把单点受到的冲击载荷均匀分散到四个机臂的连接点位，避免局部应力集中导致的机臂碳管或者机身底板开裂。从结构设计逻辑来看，整个起落架没有采用常见的一体式注塑成型方案，而是拆分出T型夹作为核心连接构件，T型夹的夹持面做了适配圆形碳管的圆弧凹槽，安装时不需要额外定制异形连接件，直接用标准螺栓就能把X框架的四根支杆和机臂下方的固定点位锁紧，安装边界上，支杆的外伸长度控制在不会遮挡桨叶下洗气流的范围，避免飞行过程中起落架结构扰乱流场导致的姿态控制偏差，同时支杆末端的触地端预留了缓冲垫安装位，用户可以根据作业场景的地面硬度，自行粘贴橡胶或者泡棉缓冲材料，进一步吸收降落时的冲击能量。

　　很多飞手在实际使用中会遇到原厂起落架重量过大导致有效载荷降低的问题，这套结构在设计时特意做了支杆的壁厚优化，在保证垂直方向1.5倍整机起飞重量冲击载荷下不发生塑性变形的前提下，尽可能削减了非受力区域的材料厚度，整体重量控制在同尺寸原厂起落架的70%左右，不会过多占用飞行器的载荷配额。从安装适配性来说，X框架的中心连接点位做了长圆孔调节设计，不需要严格匹配机身底板的固定孔位，只要孔位偏差在5mm以内都可以顺利安装，对于自行改装的试验机型来说，这种容错设计能大幅降低装配调试的时间成本。

　　在日常作业的损耗场景里，起落架是最容易发生磕碰损坏的部件，尤其是在狭窄空间起降、或者操作不熟练导致的侧翻事故中，这套拆分式结构的优势就很明显，哪根支杆或者哪个T型夹发生损坏，只需要更换对应的单个零件即可，不需要整体更换整个起落架，能有效降低外场作业的备件成本。结构的受力校核上，针对常见的硬着陆场景，设计时把T型夹的夹持力做了冗余设计，即使在30度倾斜角度触地的情况下，连接部位也不会发生松脱滑移，避免起落架移位导致的机身侧翻二次损坏。另外，整个框架的支杆角度经过反复调试，触地时的支撑跨度刚好能保证飞行器在15度以内的倾斜坡面上停放不会发生倾覆，同时不会因为跨度过大导致起飞时刮碰到地面的杂草或者小石块，适配野外复杂地形的作业需求。

　　很多自行组装四轴飞行器的爱好者在选型起落架时，往往只关注外观尺寸是否匹配，忽略了力传导路径的合理性，这套X型结构的每根支杆都采用直连传力的设计，没有多余的弯折结构，冲击载荷可以沿着支杆轴线直接传导到机臂连接点，不会在结构内部产生额外的弯曲力矩，长期使用下也不容易出现金属疲劳导致的断裂问题。对于需要在机腹位置挂载任务设备的机型来说，这套起落架的离地高度经过精准计算，既可以保证挂载的相机、药箱或者测绘设备不会在降落时触地磕碰，又不会因为离地过高导致整机重心上移影响飞行稳定性。
