车载暖风设备壳体铸造模具结构

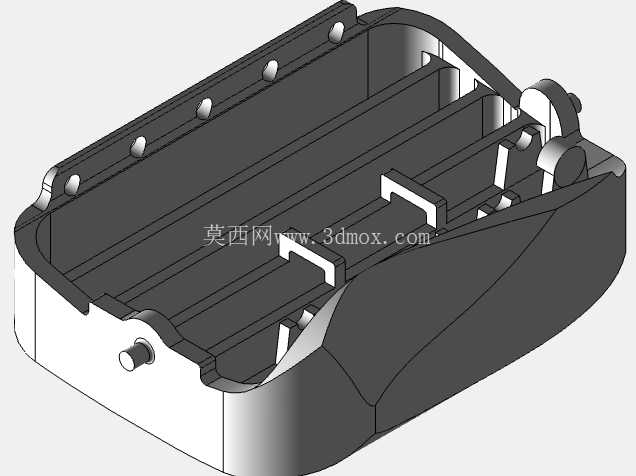

　　这套模具对应的成型零件是商用车驾驶舱暖风单元的外壳主体，属于车载热管理系统的外围结构件，日常装车后承担暖风芯体的承载、气流导流以及外部防护的作用，在冬季低温工况下，暖风机组通过发动机冷却液余热加热流经芯体的空气，再通过风道送入驾驶舱，而这个壳体就是整个暖风单元的安装基体，既要保证气流在腔体内的流动阻力符合设计要求，也要耐受发动机舱侧的持续振动、温度交变以及路面带起的泥水侵蚀。从模具的型腔结构来看，分型面沿着壳体的最大轮廓线设置，避开了侧壁的安装凸台与卡扣结构，能够在开模时让铸件顺利脱出，不会出现结构卡滞的问题。

　　腔体内的凸起筋位对应壳体的内部安装卡槽，这些卡槽是用来固定暖风芯体的侧边定位边，设计时特意做了1.5度的拔模斜度，既保证铸件成型后筋位的尺寸精度，也能减少起模时对砂型的刮蹭，避免铸件表面出现砂眼、缺肉的缺陷。模具侧壁的圆形定位柱对应壳体外侧的安装孔位，这些孔位是用来将整个暖风单元固定在驾驶舱前围板的安装支架上，孔位的同轴度公差控制在0.1mm以内，保证装车时安装螺栓能够顺利穿入，不会出现对位偏差导致的装配应力，长期使用下也不会因为应力集中出现壳体开裂的问题。

　　壳体的边缘设置了连续的止口结构，对应的模具型腔边缘做了对应的凸台成型面，这个止口是用来和风道的密封海绵配合，装配后能够减少气流泄漏，保证暖风的送风效率，不会因为漏风导致驾驶舱升温速度变慢。模具内部的分隔式凸台对应壳体内部的气流分隔筋，这些筋位将壳体内腔分成进风腔和出风腔两个独立区域，避免冷热气流在腔体内混流，保证换热后的热空气能够全部送入送风风道。在设计这套模具的时候，充分考虑了铸造过程中的充型顺序，在壁厚较大的安装柱位置对应设置了补缩通道，避免铸件冷却时出现缩孔缺陷，因为这些安装柱是整个壳体的受力集中点，一旦内部有缩松缺陷，车辆长期行驶振动下很容易出现柱体断裂，导致暖风单元脱落。同时模具的排气槽设置在型腔的最高处以及筋位的末端，保证金属液充型时型腔内的空气能够顺利排出，不会在铸件表面形成气孔、冷隔等缺陷，影响壳体的密封性能。从安装边界来看，成型后的壳体整体为不规则的槽型结构，长度方向的安装孔距适配主流轻卡车型的前围板安装点位，不需要额外做转接支架就可以直接装车，壳体的深度尺寸刚好容纳常规厚度的铜质暖风芯体，侧边预留的线束过孔位置对应暖风水阀的安装位，装配时水管、线束的走向不会和周边的刹车踏板、离合踏板机构产生运动干涉。

　　日常生产中，这套模具适配普通的砂型铸造工艺，不需要特殊的造型设备，普通的铸造车间就可以批量生产，铸件成型后只需要对安装面、止口面做少量的铣削加工就可以进入装配环节，加工余量控制在1mm以内，能够减少后续机加工的工时消耗，降低零部件的生产成本。另外模具上的锁紧结构对应壳体侧边的卡扣位，这些卡扣是用来固定暖风滤芯的盖板，日常保养更换滤芯时不需要拆卸整个暖风单元，只需要掰开卡扣就可以取出滤芯，维护便利性更好。在壁厚设计上，整个壳体的基本壁厚控制在3mm，安装柱、筋位位置的壁厚做了均匀过渡，避免壁厚突变导致的冷却不均，减少铸件的内应力，防止装车后因为温度变化出现应力变形，导致密封面贴合不严出现漏风问题。
