航天动力系统用拉瓦尔式喷管结构设计

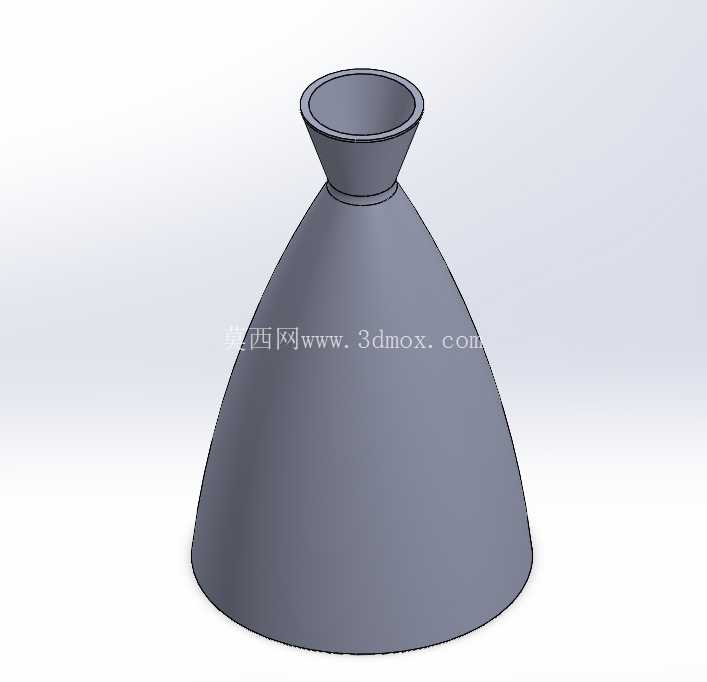

　　在航天推进系统、小型试验火箭、甚至部分工业高温喷射设备的动力单元设计中，喷管是直接决定能量转换效率的核心部件，这款收敛扩张型喷管的结构设计，完全围绕高温高压燃气的膨胀做功逻辑展开。从实际工况来看，喷管的上游对接推力室燃烧室，来流是经过燃烧反应后的高温高压燃气，流速在进入喷管收敛段时仍处于亚音速状态，因此设计时首先将入口段设置为渐缩的锥形结构，通过流通截面的逐步收窄，让燃气流速持续提升，在喉部位置恰好达到音速，这一截面的尺寸精度直接决定了整个喷管的质量流量上限，建模时特意将喉部位置做了等径直段过渡，避免截面突变带来的流场扰动，同时也能降低高温燃气对壁面的局部冲蚀速率。

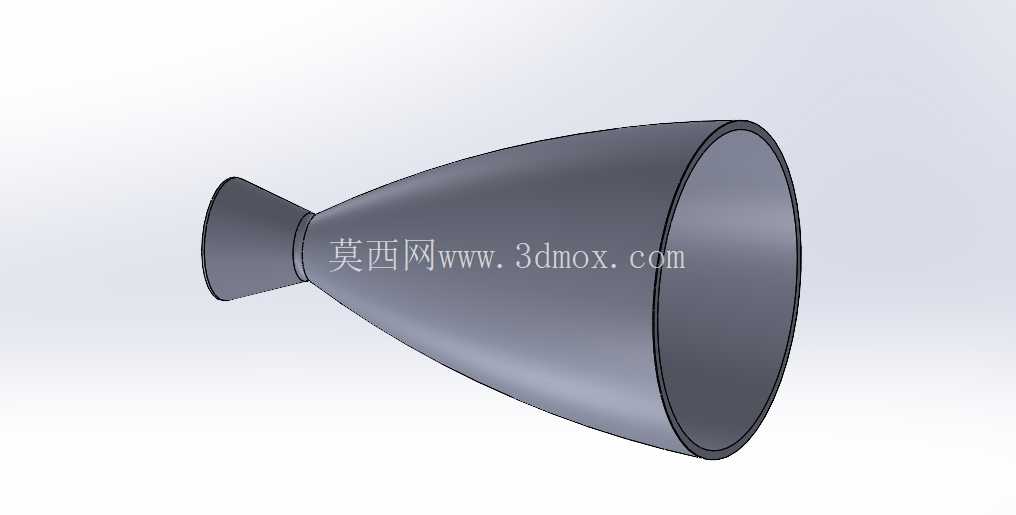

　　过了喉部之后的扩张段，采用大角度锥面逐步放大流通截面，让达到音速的燃气在扩张通道内持续膨胀，将燃气的热能与压力能充分转化为定向流动的动能，最终在出口位置达到设计马赫数，形成均匀的高速射流产生推力。从安装边界来看，喷管入口端设置了等径的对接直边，可直接与燃烧室出口的法兰或者焊接接口配合，对接面的平面度在建模时做了严格约束，避免高温高压工况下出现燃气泄漏；整个喷管的外壁采用光滑连续的锥面结构，没有多余的凸起或者凹槽，一方面是为了降低外壁的气动阻力，另一方面也便于后续铸造或者机加工过程中的脱模与装夹，壁厚设计上采用了等壁厚加局部补强的思路，喉部位置因为燃气流速最高、热流密度最大，适当增加了壁厚余量，避免长期工作时出现烧蚀变形，扩张段的壁厚从喉部到出口逐步减薄，在保证结构强度的前提下尽可能降低整体结构重量，这对于航天类动力部件来说是非常关键的设计指标。

　　从应用场景延伸来看，这类喷管结构除了用于火箭动力系统，在部分工业用超音速喷砂设备、高温气流粉碎机、甚至脉冲式吹灰装置中也有类似的结构需求，只是根据工作介质的不同，会调整收敛段与扩张段的锥角比例、喉部直径以及整体长度参数。建模过程中特意对所有过渡位置做了圆角处理，尤其是收敛段与喉部、喉部与扩张段的衔接位置，没有采用硬棱边连接，避免应力集中，同时也能让燃气流动更加顺滑，减少流场中的激波损失。在外形尺寸的匹配上，出口直径与入口直径的比例是经过流场仿真反复验证的，确保在设计工况下燃气能够在喷管内实现完全膨胀，不会出现过度膨胀或者膨胀不足的问题，这两种情况都会导致推力效率下降，甚至引发喷管内壁的气流分离，带来额外的振动载荷。

　　整个喷管的回转体结构特性，也让它非常适合采用铸造工艺进行毛坯生产，后续只需要对内壁流道、入口对接面做精加工即可，能够有效降低加工成本，适合小批量试验件的生产制造。实际装配时，喷管的轴线必须与燃烧室轴线严格同轴，否则会导致出口射流偏斜，直接影响推力方向的准确性，因此在建模时特意在入口端增加了定位止口的结构，方便装配时快速找正同轴度，减少装配调试的工作量。从结构强度校核的角度，整个喷管的锥面角度设置也考虑了工作时的受力情况，内壁承受的高压燃气载荷会通过锥面均匀传递到外壁的支撑结构上，不会出现局部应力过大的问题，即使在短时过载工况下，结构也能保持足够的刚度，不会出现明显的形变影响流道尺寸精度。
