火炬底座配套环形加热构件结构设计

这套环形构件主要配套工业火炬系统的底座安装段使用，在石化厂区放空火炬、垃圾焚烧厂尾气燃烧火炬、冶金厂高热值废气排放火炬的安装场景中，这类带齿状凸台的环形加热件是保障火炬低温环境下稳定启动的核心部件。日常运维中很多人容易忽略火炬底座区域的温度保障，实际上北方冬季户外厂区温度常低于零下二十度，火炬供气管路内残留的凝液、重组分杂质容易在底座接口处凝结堵塞，直接导致点火失败甚至回火风险，这个环形加热构件就是紧贴底座法兰内侧安装，通过均匀的热辐射将底座连接区域维持在介质露点以上，避免凝液析出卡涩密封面。

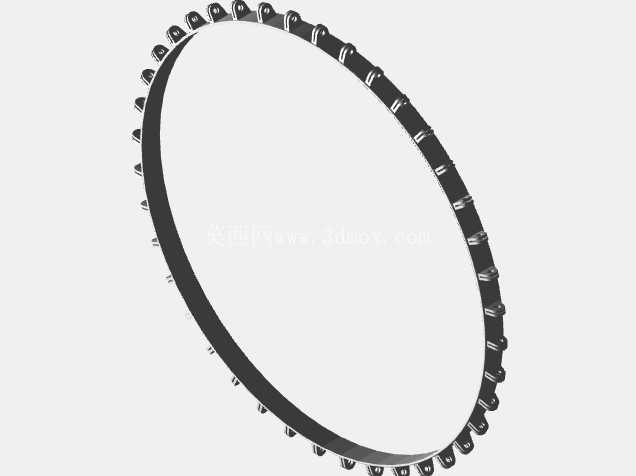

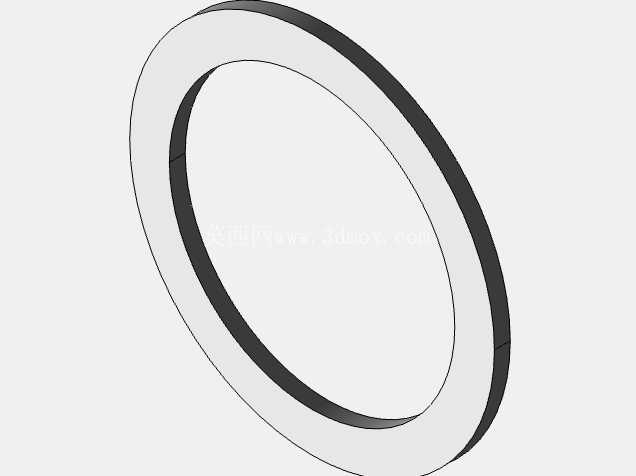

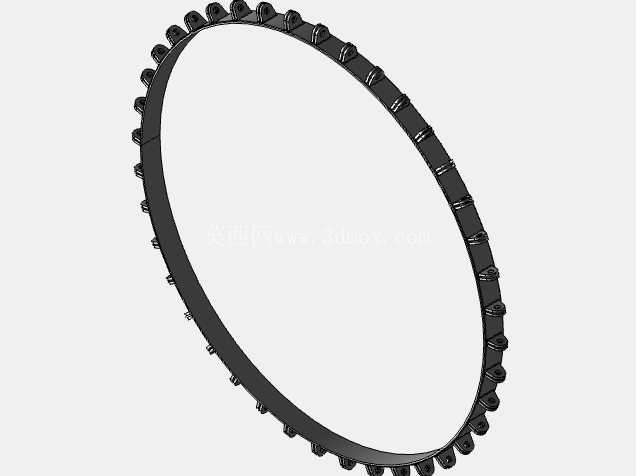

从结构设计逻辑来看，整个环体采用薄壁等截面环形基体设计，周向均匀分布的凸台不是随意布置的，每个凸台的位置都对应底座法兰的螺栓安装间隙，既不会干涉法兰螺栓的穿装紧固，还能通过凸台的增大接触面积将热量更均匀传导到法兰连接面，避免局部过热造成密封垫片老化。设计时特意将环体的截面厚度控制在8毫米，整体环的内径比火炬底座的进气管道外径大2毫米，安装时可以直接套在管道外壁，不需要额外加工焊接定位台阶，现场安装时只需要用耐高温卡箍将环体固定在预设位置即可，大幅降低现场施工的工作量。

考虑到长期在高温、带腐蚀性废气的环境下工作，环体的边缘全部做了R2的圆角过渡，没有尖锐的应力集中棱角，避免长期热胀冷缩过程中出现裂纹。周向凸台的高度统一为5毫米，每个凸台上都预留了隐形的走线槽，加热元件的引线可以顺着凸台内侧的线槽汇集到统一的接线端，不会因为环体热胀冷缩拉扯引线造成绝缘层破损。很多同类型的加热环设计时容易忽略安装边界的问题，要么环体宽度过宽超出法兰密封面的范围，导致热量散逸到外部保温层里，要么宽度太窄覆盖不到易凝液的区域，这套设计里环体的轴向宽度刚好覆盖法兰连接面上下各15毫米的区域，正好是凝液最容易积聚的位置，热量利用率比常规宽幅加热环高30%左右。

在实际工况适配性上，这个环形构件的安装位置距离火炬燃烧头的高温区有1.2米的距离，正常工作时自身加热温度维持在120-150摄氏度区间，不会被燃烧头的高温辐射烤坏内部加热元件，同时环体和底座管道之间预留的0.5毫米装配间隙，也能抵消管道受热膨胀带来的尺寸差，不会因为热膨胀量不同导致环体被挤压变形。设计阶段还特意做了动平衡校核，虽然这个环是固定安装件，但火炬排放废气时气流速度最高能达到30米每秒，气流在环体表面形成的紊流如果频率和管道固有频率重合，很容易引发管道振动，周向均匀布置的凸台刚好能打乱紊流的规律性，避免涡激振动影响底座的连接可靠性。

从铸造工艺适配的角度来说，环体的所有壁厚都保持均匀，没有局部厚大的热节区域，铸造时不容易出现缩孔、缩松缺陷，后续机加工只需要对环体内壁和凸台接触面做精整即可，加工余量控制在1.5毫米以内，能有效降低生产制造成本。很多现场改造项目里，老式火炬底座没有配套加热结构，冬季经常需要运维人员爬到十几米高的火炬塔架上用喷灯烤底座解冻，用这个环形加热构件做改造时，不需要拆解原有法兰连接，只需要把环体从侧面的开口处卡到管道上，再用配套的紧固件锁紧即可，改造全程不需要动火作业，非常适合在役厂区的不停产改造场景。
