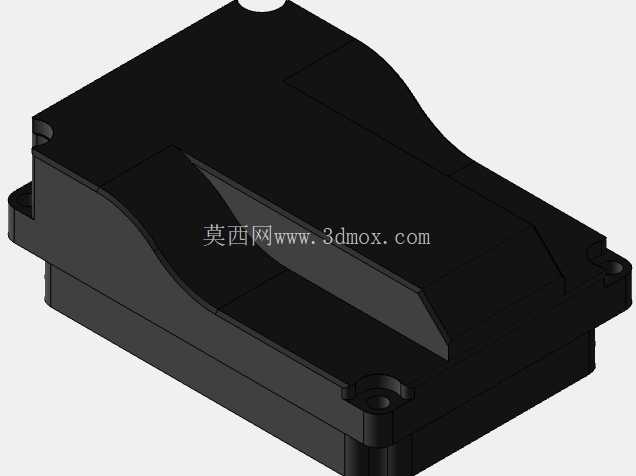

GPS信号接收端ABS防护上壳结构

这套壳体结构面向户外定位终端的信号接收端使用，上壳作为整机最外层的防护与造型承载件，需要同时兼顾无线信号穿透、内部模块避让、整机装配定位和长期户外耐候等多重工程要求。壳体采用ABS材质成型，材料本身具备较好的抗冲击韧性与尺寸稳定性，不会像脆性材料那样在装配锁紧或轻微磕碰时出现边角崩裂，同时对GPS频段信号的衰减很小，能够保证内部天线在封闭壳体内仍维持稳定的卫星信号接收强度。

从实际部署场景看，这类上壳多用于车载定位单元、户外工程设备监控终端、固定式资产追踪装置以及野外数据采集盒，设备往往安装在车辆顶棚、工程机械机架、户外机柜外侧或露天资产表面，长期承受日晒、温差变化、扬尘和雨水溅射。上壳的外轮廓没有采用尖锐直角过渡，顶面沿长度方向做了平缓的曲面抬升，既可以让落在表面的雨水和灰尘沿斜面自然滑落，减少积水积尘对密封边的长期浸泡，也能在设备经过低矮空间时降低剐蹭卡滞的概率。壳体四周的侧壁保持足够的拔模斜度，配合模具分型面布置，能够在量产成型时顺利脱模，避免侧壁拉伤或顶白缺陷。

结构设计上，上壳内部并非简单的等厚空腔，而是对应内部PCB板、天线陶瓷片、接插件和电池仓位做了分区避让。顶面内侧对应天线的区域严格控制壁厚均匀，避免局部厚壁产生缩痕，也防止壁厚突变干扰信号辐射方向；周边则布置有纵横交错的加强筋，筋条高度与厚度按照壳体壁厚比例设置，在不明显增加整体重量的前提下提升顶面抗按压刚度，减少装配后外壳受压凹陷触碰内部电路板的风险。壳体边角处设置的安装柱与定位孔，用于和下壳对齐锁紧，柱位根部做了圆角过渡并增加加强肋，分散螺丝锁附时的局部应力，防止反复拆装后柱根开裂。

外形与安装边界方面，壳体整体呈扁平矩形布局，长宽比例适配常规GPS接收模块的天线排布方向，底部法兰边向外延伸形成一圈贴合面，用于放置密封胶条或涂胶槽，和下壳合模后形成连续的防护屏障。端部预留的开孔与缺口对应线缆引出、指示灯透光或按键操作位置，孔位周边做了凸台加厚，避免开孔削弱局部强度。底部两侧的安装耳位与整机固定支架匹配，孔间距按照终端整机的安装孔位设计，装配时螺丝从下方穿过支架锁入壳体预埋铜套或自攻柱，能够承受车辆振动场景下的长期交变载荷。

建模过程中需要重点关注壁厚均匀性、筋条与主壁的连接过渡以及安装柱的拔模方向，所有外露棱线均做小圆角处理，既符合成型工艺要求，也能消除应力集中点。曲面顶面与侧壁的衔接曲率连续，保证外观面无明显折痕，内部避让腔的深度则根据最高元器件高度预留安全间隙，防止壳体压合后损伤天线馈线或电子元件。整套结构在满足防护与装配的前提下，尽可能压缩了整机高度，使终端安装后更贴合安装基面，降低风阻与外物勾挂风险。
