航模用E-Flite46外转子无刷动力组件

在航模固定翼、小型无人旋翼飞行器的动力系统选型中，外转子无刷动力组件凭借高扭矩输出、低转速区间的动力线性优势，一直是中小级别航模动力配置的主流选择，本次涉及的这款外转子动力组件，就是针对46级规格航模开发的适配动力单元。从实际应用场景来看，这类动力单元主要适配翼展在1.2米至1.6米区间的固定翼航模，或是起飞重量在800g至1500g区间的多旋翼飞行器，能够在满足整机推重比要求的前提下，兼顾动力输出的平顺性与续航表现，避免内转子动力搭配减速组带来的传动损耗、结构冗余问题。

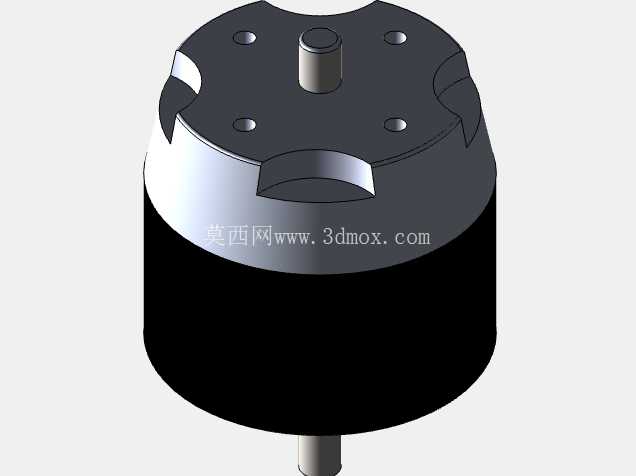

从产品功能特性来看，这款外转子动力组件采用转子外壳直接集成磁钢的结构设计，运转时外壳随磁钢同步旋转，相比同规格内转子结构，能够获得更大的转动惯量，在螺旋桨负载出现瞬时波动时，动力输出的稳定性更强，不容易出现因负载突变导致的转速掉差、堵转风险。组件的输出轴采用双出轴设计，上端的定位轴段用于匹配安装座的定位孔，保证动力组件与机身安装位的同轴度，下端的输出轴段直接用于安装螺旋桨，省去了额外的传动连接结构，减少了动力传递路径上的零件数量，降低了装配复杂度与故障点。端盖上的四个对称安装孔，采用标准的航模动力安装孔距设计，能够直接适配市面上绝大多数同级别航模的电机安装座，不需要额外制作转接件，降低了装机时的改装工作量。

从设计思路层面来看，这款动力组件在建模阶段就严格匹配实物的重量、直径与安装尺寸参数，所有配合面的公差都按照实际零件的加工公差进行设定，转子外壳上的四个避让缺口，一方面是为了减轻转子外壳的自重，降低运转时的转动惯量冗余，另一方面是为了给内部绕组的散热提供气流通道，当转子高速旋转时，外壳上的缺口能够带动周边空气形成对流，带走绕组工作时产生的热量，避免长时间大油门运转时出现绕组过热退磁的问题。顶部的轴伸端做了台阶定位设计，安装时能够直接卡入安装座的定位沉孔，不需要反复调整同轴度，装配时的定位精度更高，能够减少高速运转时的径向跳动，降低运转噪音与轴承磨损速度。

从外形尺寸与安装边界来看，这款动力组件的主体外径、总长度都严格匹配46级航模动力的安装空间要求，安装孔的节圆直径、输出轴的直径与伸出长度，都符合通用航模动力的安装规范，在装机时不需要对机身的动力舱结构进行切削改装，安装座的接触面为平整的环形端面，能够与木质、玻纤、碳纤维等不同材质的电机安装座紧密贴合，锁紧后不会出现应力集中导致的安装座开裂问题。组件的下部外壳为封闭结构，能够阻挡飞行过程中吸入的灰尘、草屑进入绕组区域，减少异物进入导致的绕组短路、磁钢刮蹭风险，同时外壳的圆柱面做了哑光处理，能够减少飞行过程中的光线反射，避免对航模飞行姿态的目视观察造成干扰。

在实际结构验证过程中，这款三维模型的所有配合关系都按照实物的装配逻辑进行搭建，转子与定子之间的气隙宽度、轴承的安装位尺寸、端盖与定子的配合止口尺寸都完全还原实物参数，能够直接用于动力舱的装配干涉检查、安装座的结构强度校核，也可以用于航模整机的动力系统装配模拟，提前预判装机时可能出现的轴伸长度不足、安装孔位错位、与周边结构件干涉等问题，减少实际装机时的反复调整工作量。对于航模结构设计人员来说，这类精准还原实物参数的动力组件模型，能够大幅缩短动力系统适配的设计周期，不需要手动测绘实物尺寸，直接调用模型就可以完成动力舱的结构设计与安装位布局，提升整体设计效率。
