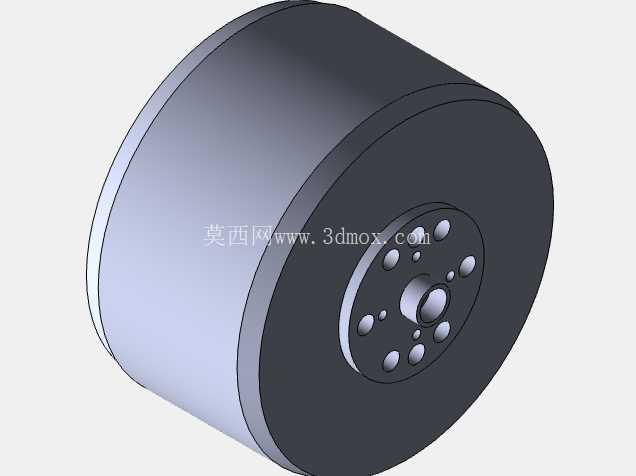

AT8020KV180外转子无刷动力电机结构

　　这款外转子无刷直流动力部件，目前在多旋翼工业级无人机、大负载航模设备、小型直驱传动机构中应用十分广泛，区别于常规内转子无刷电机，外转子结构的转动惯量更大，输出扭矩特性更适配低转速大拉力的使用场景，不需要搭配复杂的减速齿轮组就能直接驱动螺旋桨或者负载转盘，能大幅降低传动链路的功率损耗与机械故障点。从结构设计逻辑来看，该部件采用短粗型的筒状外转子壳体设计，壳体本身同时作为磁钢承载结构与转动散热面，运转过程中壳体随磁钢同步旋转，能直接带动周边空气形成对流，带走绕组工作产生的热量，不需要额外加装散热风扇就能满足持续大负载工况的散热需求。

　　定子部分固定在中心安装基座上，基座端面设计有圆周均布的安装孔位，中心设置有定位凸台与轴孔配合结构，安装时可以通过凸台快速完成与设备安装面的同轴定位，再通过端面的螺丝孔完成锁紧固定，能有效避免安装偏心带来的运转振动问题。从安装边界来看，该电机整体为圆柱形态，轴向长度与径向直径的比例经过优化，在保证定子绕组绕线空间、磁钢排布空间足够的前提下，尽可能压缩了轴向安装尺寸，对于安装空间局促的机载设备来说，能有效降低整体结构的重心高度，提升设备运行的稳定性。

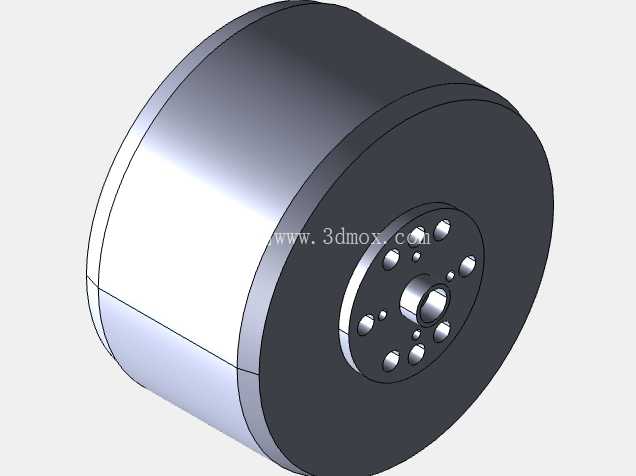

　　端面的安装孔位采用不等径圆周排布设计，中心大孔用于输出轴的定位与穿装，周围环绕的小孔分为两类，一类是用于定子基座与安装面锁紧的螺丝过孔，另一类是用于绕组引线穿出或者动平衡调整的工艺孔，所有孔位的位置度公差都经过严格校核，能保证安装后转子与定子的气隙均匀，避免出现扫膛问题。在实际选型应用中，这类KV值的无刷电机通常搭配大尺寸低螺距螺旋桨使用，在额定电压下能输出稳定的大拉力，适合需要长航时、大负载能力的飞行设备，也可以经过参数适配后用于小型转台、直驱传送带这类需要低转速大扭矩输出的地面设备。

　　设计建模过程中，需要重点关注转子壳体与磁钢的配合公差，磁钢采用表贴式固定在转子壳体内壁，配合过盈量需要控制在合理区间，既要避免高速运转时磁钢受离心力作用脱落，也要避免过盈量过大导致磁钢碎裂或者壳体变形。定子部分的绕组排布采用集中式绕法，槽极配合经过优化，能有效降低运转过程中的齿槽转矩，让电机启动更平顺，低速运转时的扭矩波动更小，对于搭载精密传感器的飞行设备来说，更小的扭矩波动能降低机身振动，提升传感器的采集精度。另外，输出轴与转子壳体的连接采用一体化压装结构，轴的根部设计有止推台阶，能承受螺旋桨运转时产生的轴向拉力，避免长时间大拉力工况下轴与转子壳体出现松脱。中心轴与定子基座之间搭配有高精度轴承，轴承的选型兼顾了径向承载与轴向承载能力，能同时应对转子自重、螺旋桨拉力、机动飞行时的侧向载荷等复杂受力情况，保证长时间运转下的回转精度。在做整机结构适配时，需要注意在电机安装面预留足够的引线走线空间，电机的三相动力线需要从基座侧方或者中心孔引出，走线时要避免与旋转的转子壳体发生剐蹭，同时要在安装面与电机基座之间设置减震垫，过滤电机运转时的高频振动，避免振动传递到机身其他部件。
