苹果iPhone8Plus精细外观三维建模作品

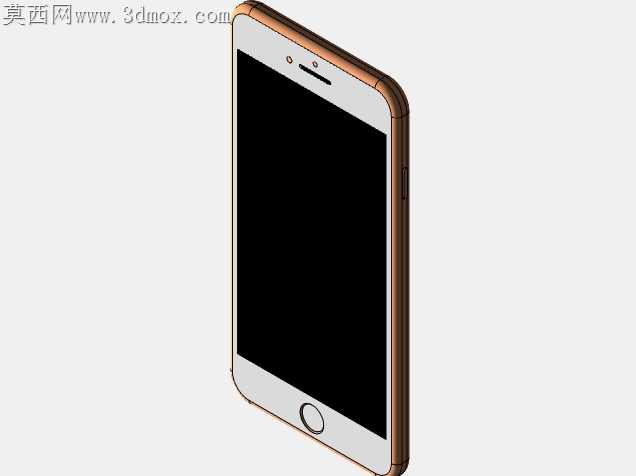

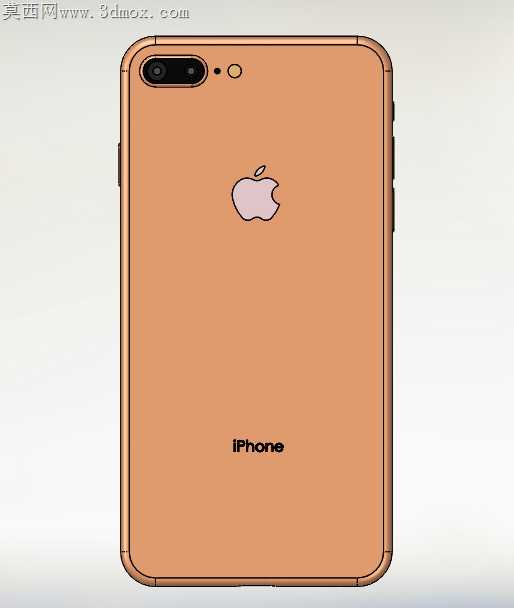

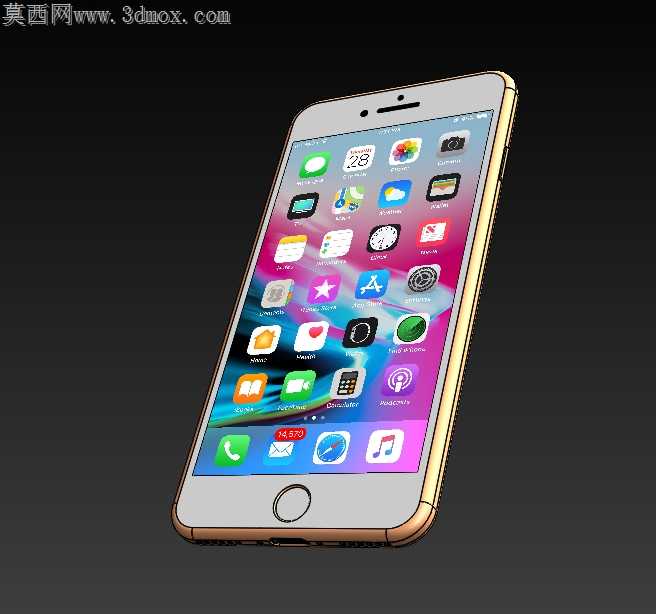

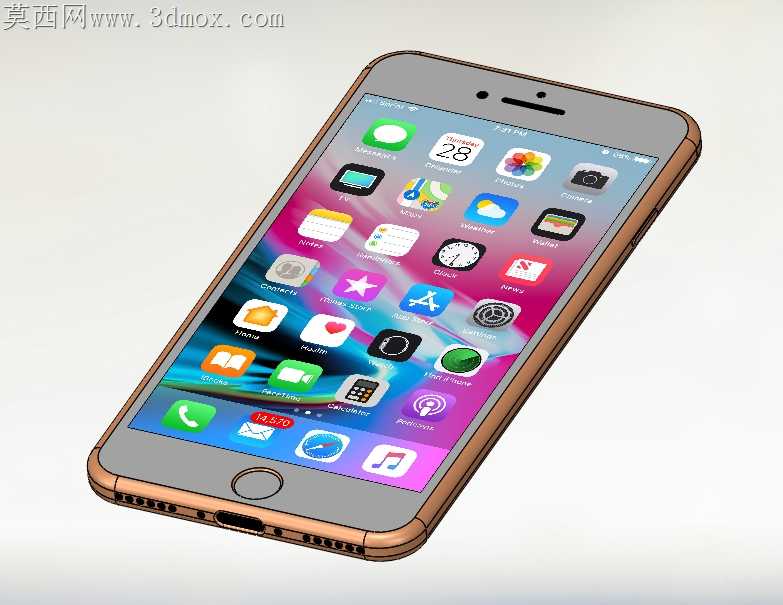

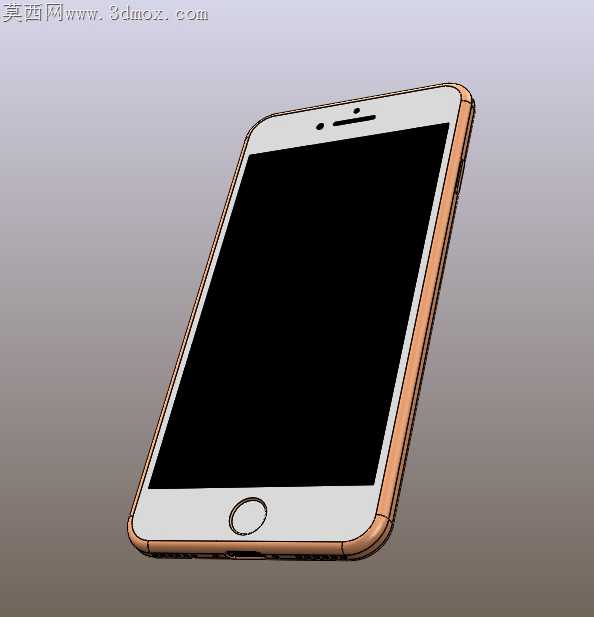

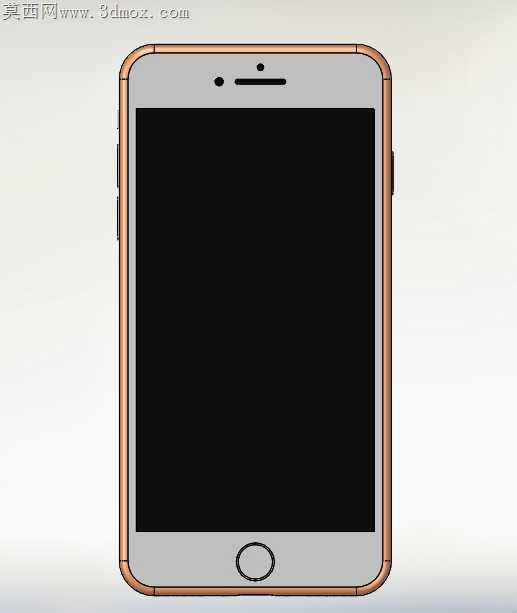

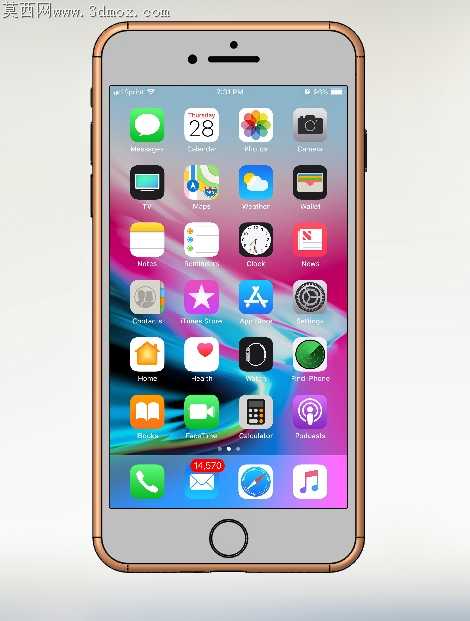

做这款手机模型的时候，我特意选了曲面设计视角切入，毕竟iPhone8Plus的经典圆润中框加2.5D玻璃的组合，看着简单真上手做才知道藏了多少细节。一开始画机身轮廓的时候，没敢直接拉整体曲面，先把正面屏幕、背面玻璃、金属中框三个大面的边界线单独捋顺，尤其是中框和前后玻璃衔接的R角，之前试过直接倒圆角，出来的效果在四个边角位置总有生硬的折痕，后来单独给四个边角做了曲率连续的过渡曲线，把中框的弧面和玻璃的弧面做了G2连续，渲染的时候才不会在衔接处出现难看的光影断层。正面的Home键位置没做简单的凹陷拉伸，特意还原了Touch ID环和按键面的微高度差，按键边缘做了0.1mm的微小倒角，摸上去的层次感在模型里也能通过光影体现出来。听筒开槽和前置摄像头的位置，反复核对了真机的比例，没把摄像头做的过大或者位置偏移，开槽的深度也控制在和真机一致的视觉比例，不会显得太假。侧边的音量键、电源键还有静音拨片，都单独做了分体零件，不是在中框上直接拉伸出来的凸起，每个按键和中框之间留了均匀的装配缝隙，缝隙宽度控制在0.15mm，既不会宽得显得粗糙，也不会窄到渲染的时候看不出分体结构。背面的摄像头模组，凸起的高度和摄像头外圈的金属环都做了分层处理，闪光灯的位置也做了内嵌的透明件结构，不是简单贴个贴图应付。材质调试的时候，金属中框选了略带暖调的香槟金色，金属粗糙度调到0.15，加了极细微的磨砂颗粒质感，不会像镜面一样反光太假。前后玻璃的材质特意加了一层极薄的镀膜层，光线打上去的时候会有淡淡的彩虹反光效果，和真机玻璃的视觉质感更贴近。屏幕部分做了两层结构，外层是玻璃盖板，内层是显示层，给显示层加了微弱的自发光效果，模拟屏幕点亮时的通透感，不会像一块死黑的塑料板。做这个模型的时候也纠结过要不要做内部结构，后来考虑到这个模型主要是用于外观展示和产品渲染场景，就把所有精力都放在了可见外观的细节精度上，把内部的结构取舍掉，把外观的每一处曲面、每一个按键的比例都抠到最准，反而比做了半吊子内部结构的模型实用性更强。不管是用来做产品渲染的素材，还是做数码类的场景搭建，这个模型的精度都足够支撑近景特写的渲染需求，不会出现近看就穿帮的问题。
