三芯法兰安装式航空电连接器结构

在工业电气布线、机电设备内部信号与动力传输场景中，面板固定式多芯连接器是保障线路对接可靠性、提升设备装配维护效率的核心基础元件，本次呈现的三芯法兰安装连接器，正是针对小电流动力回路、控制信号回路的面板穿装对接需求开发的结构方案。从实际使用场景来看，这类连接器常应用在中小型机电设备的壳体面板、电气控制柜侧壁、移动作业设备的分线节点位置，承担设备内部模块与外部线缆之间的可拆卸连接功能，既可以避免线缆直接硬接带来的拆装维护困难，也能通过标准化的对接结构降低线路错接概率，在工业传感线路连接、小型伺服电机动力接线、户外设备外接电源接口等场景中都有广泛适配空间。

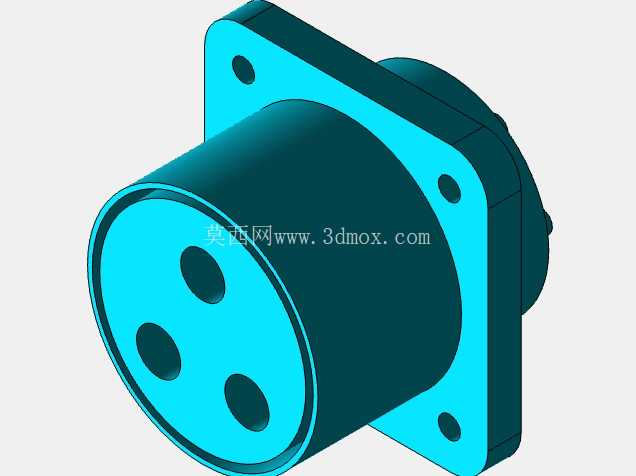

从功能特性上看，该连接器采用方形法兰盘作为安装基准，法兰盘四角预留安装通孔，可通过螺栓直接固定在设备面板的预制开孔位置，安装后法兰端面与设备面板贴合，能为对接端提供稳定的支撑基础，避免线缆拖拽、设备振动导致的连接器移位松脱。对接端采用圆柱腔体结构，内部预留三个均匀分布的接触件安装孔位，三个孔位沿端面圆周方向等角度排布，既保证了接触件之间的电气安全间隙，也能通过圆周排布的结构实现对接时的自动导向，插合过程中无需刻意对准单根插针位置，只要将插头与插座的圆柱导向段对齐即可顺利插合，降低现场接线的操作难度。

设计思路上，该结构优先考虑了安装场景的通用性与对接可靠性，法兰盘的方形轮廓相比圆形法兰更易在面板开孔时定位，四个安装孔的对称布局可适配不同方向的安装需求，无需调整连接器自身角度即可完成固定。连接器主体的圆柱段长度经过适配性设计，既保证内部接触件有足够的安装空间，也不会因为突出面板过长导致外部磕碰损坏，法兰盘的厚度经过结构强度校核，在螺栓锁紧时不会出现法兰变形，能够长期保持与安装面板的紧密贴合，减少灰尘、水汽从安装缝隙进入设备内部的可能。接触件安装孔的孔径与孔位公差按照通用工业连接器的配合标准设计，可适配常规规格的插针与插孔组件，接触件尾部预留焊线或压接空间，方便现场根据线缆规格选择合适的接线方式。

从安装边界与尺寸适配角度来看，该连接器的法兰盘边长尺寸适配常规面板开孔的预留空间，四个安装孔的中心距符合小规格面板连接器的通用安装尺寸，可直接替换同规格的现有连接器，无需重新修改面板开孔尺寸。圆柱对接段的外径与通用三芯航空插头的对接内径匹配，插合后可通过插头自带的锁紧结构实现轴向固定，防止设备运行过程中受振动影响出现松脱。连接器整体的轴向尺寸控制紧凑，安装后在设备面板内侧与外侧的突出长度都控制在合理范围，不会占用过多设备内部的布线空间，也不会因为外部突出过多影响设备整体外观与操作安全。在实际选型应用中，需要注意安装面板的厚度与法兰安装孔的沉头深度匹配，保证螺栓锁紧后螺栓头不会突出法兰表面，避免对接过程中出现干涉；同时对接端的圆柱导向段与插头配合时，要保证插合到位后接触件的插入深度符合电气连接要求，避免接触不良导致的线路发热、信号中断问题。
