带双铰接耳板的方形设备安装固定底座支架

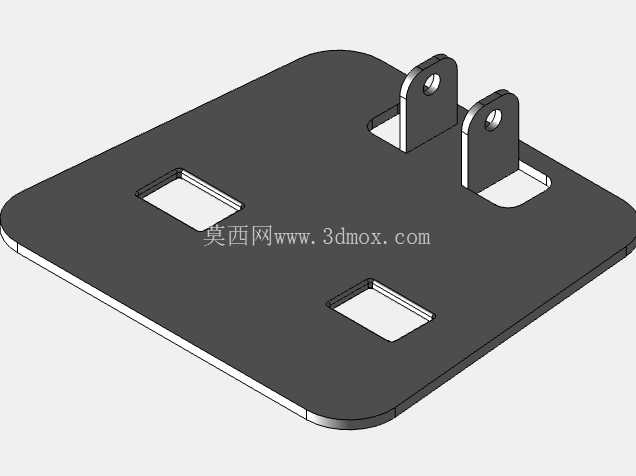

这款带双铰接耳板的方形安装底座，是小型工业设备、传动组件做铰接式安装时常用的承载固定构件，日常在轻工自动化生产线的小型摆动工位、小型气动执行组件的安装端、检测设备的可调角度固定位都能见到这类结构的身影。从实际使用场景来看，这类支架不需要额外做复杂的预埋固定，依靠平板面的贴合安装就能提供稳定的承载基础，两个向上凸起的铰接耳板用来穿装铰接销轴，连接需要做小角度摆动的上部构件，平板上预留的两个方形镂空槽，一方面是给上部构件的走线、定位凸台或者紧固件头部留出避让空间，避免安装时出现干涉，另一方面也能在保证结构强度的前提下减少板材用量，降低整体自重。

设计这类支架的时候，首先要核算平板部分的承载边界，平板采用圆角方形轮廓，四个边角做圆弧过渡，避免尖锐边角在安装调试过程中划伤操作人员，同时也能减少应力集中，避免板材在受载时从边角位置出现开裂。两个铰接耳板的位置并非随意布置，是根据上部铰接构件的摆动轨迹确定的，耳板上的销轴孔同轴度需要严格控制，否则穿装销轴后会出现卡滞，导致上部构件摆动不畅，甚至出现别劲磨损的问题。耳板与平板的连接位置做了贴合折弯处理，折弯处预留了合理的圆角半径，避免折弯时出现板材开裂，同时耳板根部和平板之间的连接强度也能得到保障，承受铰接载荷时不会出现耳板弯折变形的问题。

从安装边界来看，平板部分的安装面需要保证平面度，贴合设备安装基面时不能出现翘曲，否则锁紧安装紧固件后会导致支架整体变形，影响铰接孔的同轴度。平板上的方形镂空槽位置需要和上部构件的对应结构精准对位，槽边的尺寸公差需要控制在合理范围内，既不能因为槽开得太小导致上部结构无法装入，也不能因为槽开得过大出现定位偏差。铰接耳板的高度需要匹配上部铰接构件的连接端尺寸，保证销轴穿装后，上部构件摆动时不会和平板表面发生摩擦干涉，耳板的厚度根据承载的径向载荷计算确定，保证销轴受载时耳板不会出现侧向变形。

在实际选型使用时，需要先确认上部摆动构件的总重量以及摆动过程中产生的动载荷，确保支架的整体承载能力满足工况要求，同时要核对铰接孔的直径和所需销轴的尺寸匹配度，平板的整体安装尺寸要和设备基面的安装孔位对应，避免出现安装孔位错位无法固定的问题。这类支架通常采用板材冲压折弯成型，加工过程中需要重点管控折弯角度、孔位同轴度以及平板平面度几个关键公差，成型后不需要做额外的焊接工序，整体结构一致性好，适合批量配套使用。在一些需要经常调整上部构件角度的工位，这类铰接式底座支架比固定式安装座的适配性更强，不需要整体拆卸支架就能调整上部构件的摆动范围，日常维护更换易损件的时候也更加方便，不需要拆解整个安装基面的固定结构，只需要抽出铰接销轴就能分离上部构件，大幅降低现场维护的工作量。
