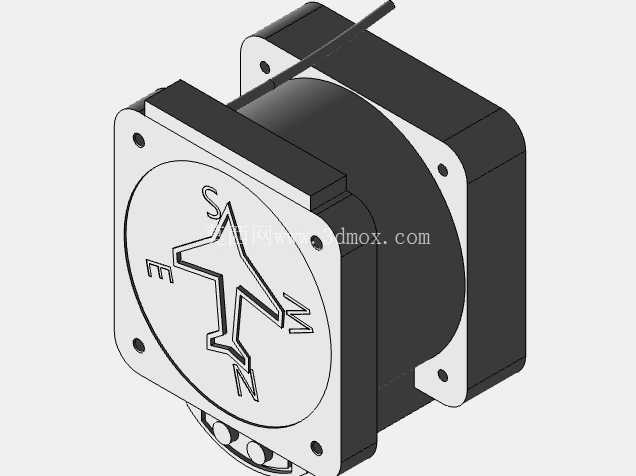

方形法兰安装式机载航向指示指南针结构

　　这款方位指示部件的结构设计，最初是针对轻型通航飞机驾驶舱的仪表安装需求展开的，在小型固定翼飞机、旋翼机的驾驶舱布局中，这类航向指示部件需要在有限的仪表台空间内完成固定，同时要兼顾振动工况下的指向稳定性，因此整体结构没有采用传统圆形仪表的全包外壳设计，而是选择了方形安装法兰加圆柱形主体的组合构型。从安装边界来看，方形法兰的四个角点预留了沉头安装孔，孔位的间距匹配通用航空仪表的标准安装孔距，安装时可以直接通过四颗螺栓将部件固定在仪表台的安装面板上，法兰与面板贴合的面做了0.2mm的平面度公差控制，避免安装后出现应力变形挤压内部的指向结构。

　　圆柱形的主体部分向后延伸，整体的轴向长度控制在不会与仪表台后方的线束、其他仪表本体产生干涉的范围，主体外壳的壁厚做了均匀化处理，在满足结构强度的前提下尽可能降低整体重量，适配机载设备对重量控制的严苛要求。正面的刻度盘区域，将方位标识做了凸起的结构设计，区别于传统印刷刻度的工艺，这种凸起结构配合表面的哑光处理，在驾驶舱不同角度的光线照射下都能清晰辨识方位，不会因为强光反射出现读值困难的问题，中心的指向件做了动平衡调校，在飞机出现一定角度的倾斜、或者持续振动的工况下，指向件依然能保持稳定的方位指向，不会出现卡滞或者大幅晃动的情况。在结构设计的过程中，首先考虑的是机载工况下的抗振性能，因此外壳的连接位置没有采用卡扣式的快拆结构，而是通过法兰边的周向固定结构将前后壳体锁紧，连接缝的位置做了错位的止口设计，既可以避免飞行过程中灰尘、冷凝水进入壳体内部影响指向精度，也能提升整体结构的连接刚性，避免振动过程中壳体连接位置出现松动产生异响。出线的位置设置在壳体的顶部，采用侧出的走线方式，避免线缆在安装后被挤压在主体与仪表台后壁之间，线缆出口处做了圆角过渡处理，防止长期振动过程中线缆外皮被结构锐边磨损。

　　除了轻型飞机的驾驶舱应用场景，这款结构也可以适配在越野车辆、船舶的驾驶台安装场景中，方形法兰的安装形式相比传统圆形仪表的抱箍安装，固定可靠性更高，在大振动工况下不会出现转动偏移的问题，安装时不需要额外制作适配的抱箍支架，直接在安装面板上开出对应尺寸的安装孔即可完成固定，能大幅降低现场安装的加工工作量。指向结构的转轴部分采用了低摩擦系数的衬套材质，转动阻力控制在极小的范围内，即使是微小的方位变化也能准确反馈，同时转轴的轴向间隙做了合理的预留，避免温度变化产生的结构热胀冷缩导致转轴卡滞。外壳的所有棱角位置都做了R2以上的圆角处理，一方面是避免安装过程中锐边划伤操作人员，另一方面也能降低应力集中，提升壳体在长期振动工况下的结构疲劳寿命。

　　在建模过程中，对安装法兰的受力做了模拟校核，当四个安装点按照标准扭矩锁紧时，法兰的变形量控制在0.05mm以内，不会因为安装锁紧力导致壳体变形挤压内部的指向组件，壳体的外表面做了哑光磨砂的结构设计，不需要额外做表面喷涂处理就能满足防眩光的使用要求，减少了后续的表面处理工序。整体结构的零件拆分充分考虑了铸造生产的工艺要求，壳体部分的拔模斜度设置在合理范围，没有出现倒扣的结构，不需要复杂的抽芯结构就能完成铸造成型，能有效降低生产过程中的模具成本，零件的壁厚均匀过渡，避免铸造过程中出现缩孔、缺料的缺陷，适合批量的铸造生产加工。
