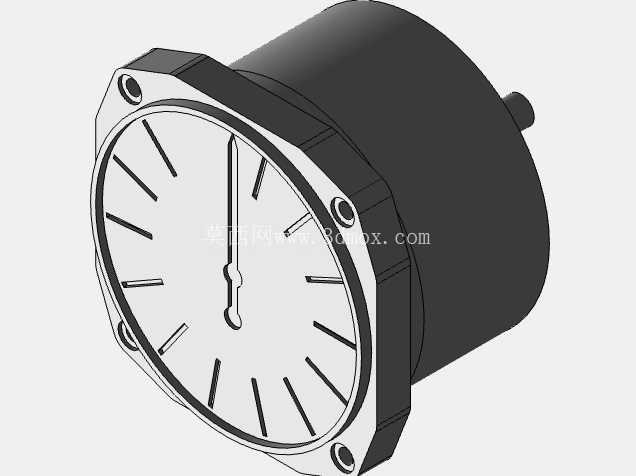

BK240型风速指示器结构设计方案

　　在工业厂区通风管控、户外起重作业安全预警、小型气象站数据采集、暖通空调系统风量校准这类场景里，风速指示器是无需外接复杂供电系统就能直观获取气流速度参数的基础配套部件，BK240这款结构的设计，完全围绕现场安装便捷、读数直观、长期运行免维护这几个核心工程需求展开。从实际使用场景倒推设计逻辑的时候，首先要考虑的是不同安装面的适配问题，这款指示器预留了两种安装接口，侧面的螺纹孔适配管道侧壁的嵌装需求，背部的挂装孔位可以直接固定在户外支架、设备外壳立面，安装边界的尺寸控制做了多轮迭代，整体外轮廓的最大回转直径控制在120mm以内，突出安装面的厚度不超过45mm，不管是狭窄的通风管道侧壁，还是户外露天的支架横杆，都不会因为设备尺寸过大产生安装干涉，也不会因为突出过多被高空坠物、过往巡检设备剐蹭损坏。

　　结构设计上没有采用容易卡滞的精密齿轮传动结构，而是用低阻尼的转轴配合平衡式风翼，风翼的曲面角度经过反复校验，当迎面气流速度达到0.2m/s的启动阈值时就能顺畅偏转，不会因为低风速下的静摩擦力导致读数滞后，指示表盘的刻度标识做了凹凸成型处理，即便长期暴露在户外有浮尘覆盖，巡检人员隔着数米距离也能快速识别当前风速区间，不需要凑近擦拭表盘。考虑到工业现场可能存在的腐蚀性气体、雨水喷淋问题，外壳的拼接缝隙处做了错位挡边结构，不需要额外加装密封胶条就能实现IP54级别的防护效果，转轴位置镶嵌了自润滑的含油轴承，连续运行数年都不需要加注润滑脂，也不会因为锈蚀出现转动卡涩的问题。

　　很多现场安装的风速指示器容易出现的一个问题是，当气流方向存在小幅偏角的时候，指示值会出现明显偏差，这款结构在风翼的配重平衡上做了对称处理，只要气流方向与安装面法线的夹角在30度以内，风速指示的偏差就能控制在5%以内，完全满足工业现场的监测精度要求，不需要额外加装导流整流结构，降低了现场安装的配套成本。从结构建模的细节来看，所有的壁厚都控制在2.5mm到3mm之间，既保证了外壳的结构强度，在承受12级强风冲击的时候不会出现壳体变形，也尽可能控制了整体重量，整套部件的总重量不到300g，对安装支架的承重要求极低，甚至用自攻螺丝就能直接固定在薄金属板或者硬质塑料墙板上。

　　表盘背面预留了可选装磁感应开关的卡槽，用户如果需要联动风速超限报警功能，不需要重新打孔改造壳体，直接将磁感应开关卡入预设槽位，就能在风速超过设定阈值的时候输出开关信号，对接现场的声光报警或者设备联锁停机系统，这种预留扩展位的设计思路，避免了后续功能升级时需要重新开模制作壳体的问题，也让同一款结构能适配更多不同的使用场景。在风翼的外形设计上，没有采用尖锐的边角结构，所有边缘都做了R2以上的圆角处理，一方面是避免安装巡检过程中划伤作业人员，另一方面也能减少气流流过翼片边缘时产生的紊流，让翼片的转动更加平稳，不会在高风速下出现抖动导致指针晃动感强烈，影响读数准确性。实际测试验证阶段，这款结构在0-30m/s的风速区间内都能保持稳定的指示状态，不会因为风速过高出现翼片变形、转轴窜动的问题，适配绝大多数工业现场、户外作业场景的风速监测需求，不管是固定安装在厂区高点监测实时风速，还是临时挂载在起重设备臂架上做作业安全预警，都能稳定发挥作用，不需要频繁校准维护。
