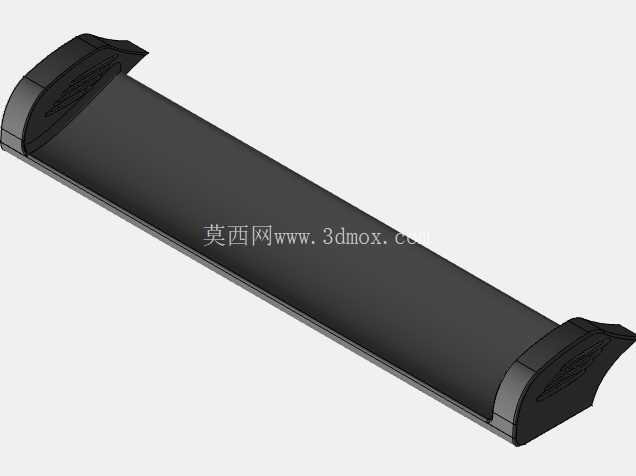

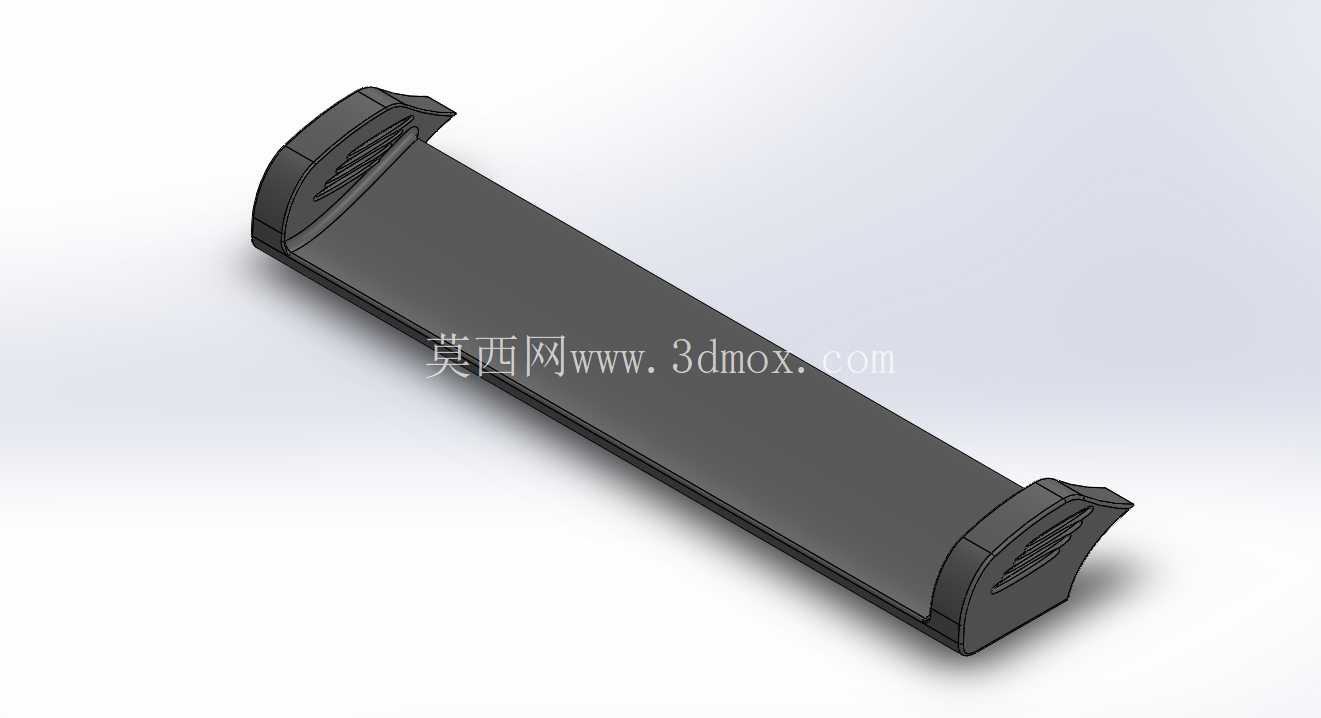

带百叶窗端板的倒置翼型空气扰流结构

在学生方程式赛车的空气动力学开发流程里，底盘气流的梳理一直是影响整车抓地表现的核心环节，这类倒置翼型扰流结构，正是针对底盘尾部气流管理需求开发的专用空气动力学部件。不同于常规外露式尾翼的安装逻辑，该结构布置于底盘尾部的扩散器末端区域，核心作用是利用翼型的压差效应，在车辆高速行驶时将流经底盘的气流快速导出，在底盘下方形成持续的低压区，借助上下表面的气压差将车身牢牢压向地面，提升轮胎的接地载荷，避免高速过弯或急加速时出现轮胎抓地力不足的打滑问题。

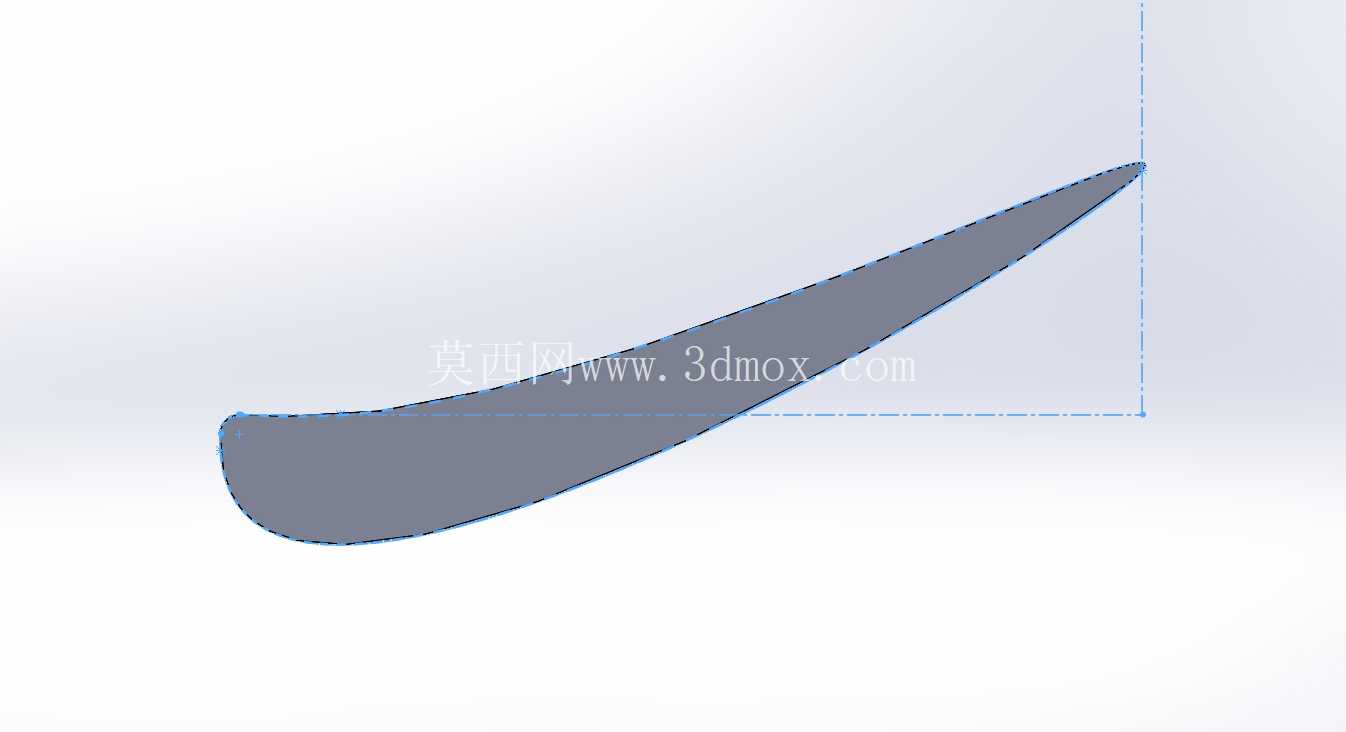

从实际功能实现的角度看，该结构的设计逻辑完全围绕气流效率优化展开：主体采用倒置的低速翼型截面，上表面做平缓的弧面过渡，下表面则设计为带负迎角的收敛曲面，当气流从底盘下方高速流过翼型下表面时，会因文丘里效应形成流速加快、压力降低的区域，配合翼型上表面相对较高的气压，形成稳定的向下压力。两端的端板结构并非简单的封边设计，端板上集成的椭圆形百叶窗开口，是经过多轮流场仿真验证的优化结构——常规封闭式端板会在翼型两端形成明显的翼尖涡流，这类涡流会打乱翼型表面的气流附着状态，大幅提升气动阻力，而百叶窗结构可以将翼型端部的高压侧气流有序引导至低压侧，打散大尺度的涡流结构，降低翼尖涡流带来的阻力损耗，同时还能将车身侧方的乱流进行梳理，避免侧方气流卷入底盘低压区造成气压波动，保证下压力输出的稳定性。

在安装边界的设计上，该结构充分考虑了学生方程式赛车的底盘布置限制：整体为长条形对称结构，长度匹配底盘尾部的安装宽度，两端的端板上预留了与底盘纵梁连接的安装位，安装时不需要对现有底盘结构做大幅改动，可直接通过螺栓固定在底盘尾部的扩散器出口位置。结构的高度方向做了严格的尺寸控制，不会超出赛事规则限定的车身尾部高度边界，同时翼型的弦长经过匹配计算，不会过度增加车尾的气流分离区，避免对后方的散热系统气流造成干扰。结构的壁厚设计兼顾了轻量化与结构强度要求，主体采用等厚的薄壁结构，配合端板与翼型主体连接处的圆角过渡，可承受高速行驶时的气流冲击载荷，不会在高速下出现结构振颤，避免因振颤导致的流场紊乱问题。

从实际装车的应用场景来看，这类扰流结构不仅适用于学生方程式赛车，在各类需要底盘气流管理的场地赛车上也有同类设计的应用，其核心的百叶窗端板减阻思路，还可以延伸到民用车辆的尾部扩散器设计、高速轨道车辆的底部气流梳理等场景。在建模过程中，需要重点关注翼型截面的曲线连续性，翼型表面不能出现明显的折角，否则会造成气流提前分离，降低下压力输出效率；两端百叶窗的开口角度与排布密度也需要严格匹配翼型的压力分布，开口过大则会导致翼型上下表面压差泄露，降低下压力，开口过小则无法起到打散翼尖涡流的作用，建模时需要保证每个百叶窗叶片的曲面与端板、翼型表面的顺滑过渡，避免出现突兀的凸起或凹陷，减少不必要的气流阻力。
