手动螺旋起重顶升支撑设备结构

在小型设备检修、车辆应急换胎、轻型构件安装对位这类作业场景里，手动螺旋顶升设备始终是一线作业人员手边最常用的刚性支撑工具，不同于液压类顶升设备存在的密封件老化泄压、低温环境油液黏度变化影响顶升稳定性的问题，纯机械螺旋传动的结构从原理上就具备自锁特性，只要螺纹副的导程角小于当量摩擦角，即便撤去操作力，顶升的载荷也不会自行回落，这一点在需要长时间持载的作业场景里尤为关键，很多户外无电源的临时作业点位，也不需要额外配套动力源，仅靠人力操作摇杆就能完成顶升动作。

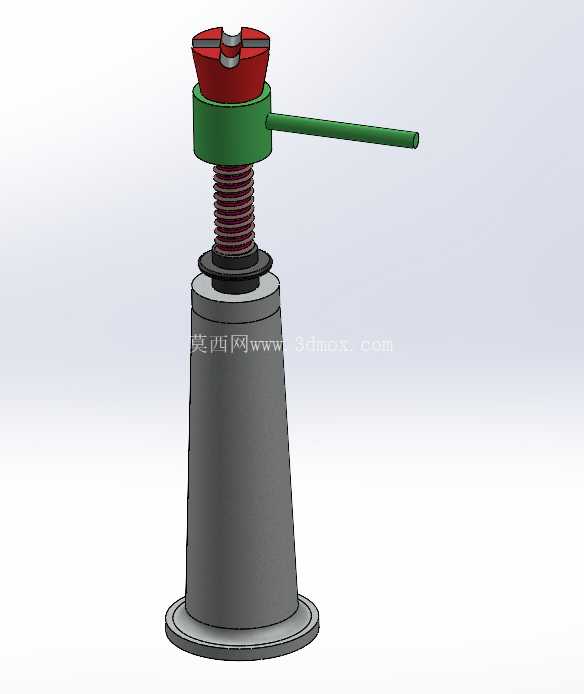

从结构设计逻辑来看，这套螺旋顶升结构采用了最成熟的滑动螺旋传动方案，底部的圆形底座做了大直径扩边设计，目的是增大与支撑面的接触面积，降低单位面积的压应力，避免在软质地面或者脆性支撑面上作业时出现底座下陷、支撑失稳的问题，底座上方的锥形套筒作为整个结构的承载主体，内部加工有与升降螺杆配合的内螺纹，同时套筒的锥度过渡设计可以在不额外增加整体重量的前提下，提升结构的抗侧向载荷能力，毕竟实际作业中很难保证载荷始终完全沿螺杆轴向作用，轻微的偏载是现场作业的常态，锥形的筒体结构相比等径直筒，在偏载工况下的抗弯截面模量分布更合理，能减少筒壁局部应力集中的问题。

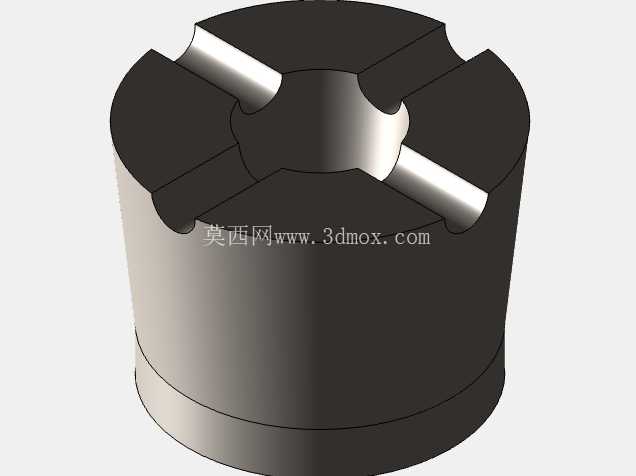

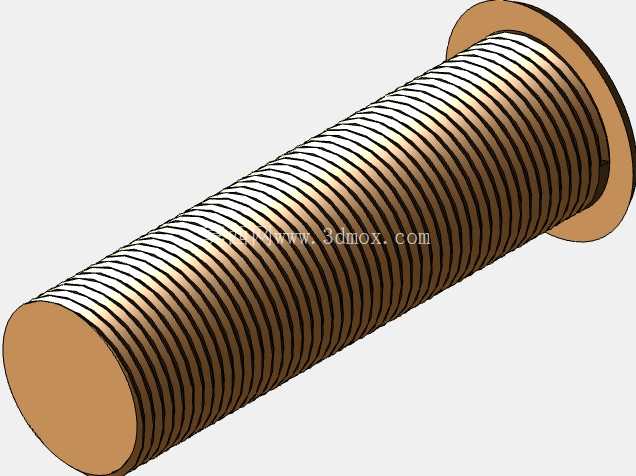

升降螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合重载低速的顶升场景，螺纹副之间预留了合理的配合间隙，既不会因为间隙过大导致顶升过程中出现晃动，也不会因为间隙过小在螺纹副混入少量沙尘、铁屑时出现卡滞，螺杆顶部的承托头做了开槽的V型结构，这个细节设计是为了适配不同形态的被支撑件，当支撑圆形构件比如车桥、圆管类工件时，V型槽可以卡住构件避免侧向滑移，支撑平面构件时，承托头的上端平面也能提供足够的接触面积，承托头与螺杆顶端采用可转动的连接结构，顶升过程中螺杆转动上升时，承托头可以保持与被支撑面相对静止，不会因为摩擦带动被支撑件转动，避免刮伤工件表面或者带偏载荷位置。

侧面的操作摇杆采用长杆直柄设计，根据杠杆原理，更长的力臂可以降低操作时需要施加的人力，摇杆与螺杆上部的螺母套采用插接配合，不需要使用时可以将摇杆取下，减少设备的存放占用空间，螺母套与螺杆之间设置了限位台阶，避免螺杆上升到极限位置时完全旋出筒体造成结构脱开，这个安全限位结构是手动顶升设备必不可少的设计细节，很多现场作业人员操作时不会刻意留意顶升行程，硬限位结构可以从结构层面避免超行程引发的安全事故。

从安装和使用的边界条件来看，这类螺旋顶升设备不需要额外的固定安装，只要将底座放置在平整坚实的支撑面上即可使用，作业时需要保证底座与支撑面之间没有浮尘、油污或者易滑的杂物，避免受力时出现侧滑，螺杆的伸出长度不能超过设计的最大行程，也就是螺杆上加工的限位标记位置，日常存放时需要将螺杆完全旋入筒体内，减少螺纹副暴露在空气中的面积，避免锈蚀影响传动顺畅度，螺纹副需要定期涂抹润滑脂，降低磨损的同时提升操作的顺畅度，相比液压顶升设备，这类纯机械结构的维护成本极低，不需要定期更换密封件、补充液压油，只要螺纹副没有出现严重的磨损变形，就能长期稳定使用。

在三维建模过程中，这类结构的建模重点在于螺纹副的配合精度、各部件之间的运动干涉检查，需要模拟螺杆从最低位置到最高顶升位置的全行程运动，确认摇杆转动过程中不会与筒体、底座出现碰撞，承托头的转动自由度也要做合理的约束，还原实际结构的运动状态，锥形筒体的壁厚需要根据额定顶升载荷做对应的强度校核，尤其是筒体上端与螺母配合的位置，是整个结构的主要受力点，壁厚需要满足压应力和剪应力的强度要求，底座的厚度也要保证在满载荷作用下不会出现翘曲变形，避免支撑面接触不均引发失稳。

实际应用中，这类螺旋顶升设备的额定载荷覆盖范围很广，从几百公斤到几十吨的规格都有，小规格的产品常放在车辆后备箱作为应急换胎工具，大规格的产品会用在设备安装、建筑构件顶升对位的场景里，因为其自锁特性，很多时候也会作为长期的刚性支撑件使用，比如在一些工装夹具的高度调节位置，也会采用类似的螺旋顶升结构来实现高度方向的微调，相比其他调节结构，螺旋传动的调节精度更高，可以实现毫米级的高度微调，这一点在需要精确对位的安装作业里优势非常明显。
