双排直插式电气连接排针结构设计

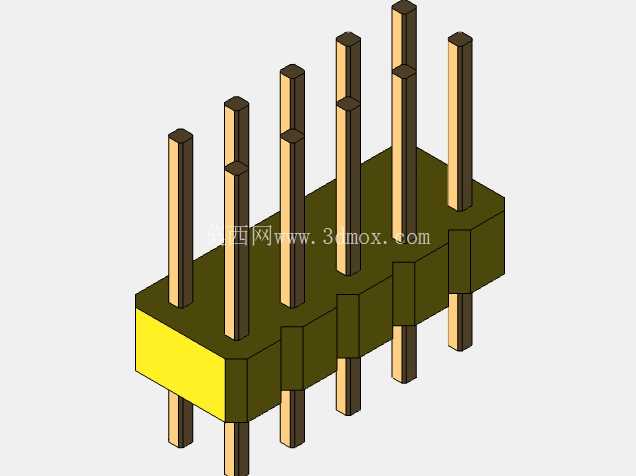

　　在工业控制板卡、消费电子主板、嵌入式开发模块的电路互联场景中，这类双排直插排针是实现板对板、板对线缆信号与功率传输的核心基础连接件，日常选型与结构设计中需要兼顾接触可靠性、焊接适配性与安装空间约束。从实际应用场景来看，这类排针多用于PCB板之间的垂直互联，比如工控IO扩展板与核心控制板的堆叠连接、传感器信号采集模块与主控单元的对接，也可搭配排线压接端子实现板外设备的信号引出，在低压小电流的信号传输回路、小功率供电回路中应用广泛，能在-40℃到105℃的常规工业环境温度区间内保持稳定的接触性能。从产品功能特性来看，该排针采用双排对称针脚布局，单排针脚等间距排布，针体采用黄铜基材表面镀金处理，既保证了针体的结构强度，避免插拔过程中出现针体弯折变形，也通过镀金层降低接触电阻，减少长期使用后的氧化接触不良问题；塑座部分采用耐高温绝缘工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现塑座融化变形、针体移位的问题，同时绝缘材质可以有效避免相邻针脚之间的爬电、短路风险，满足常规低压电路的绝缘耐压要求。

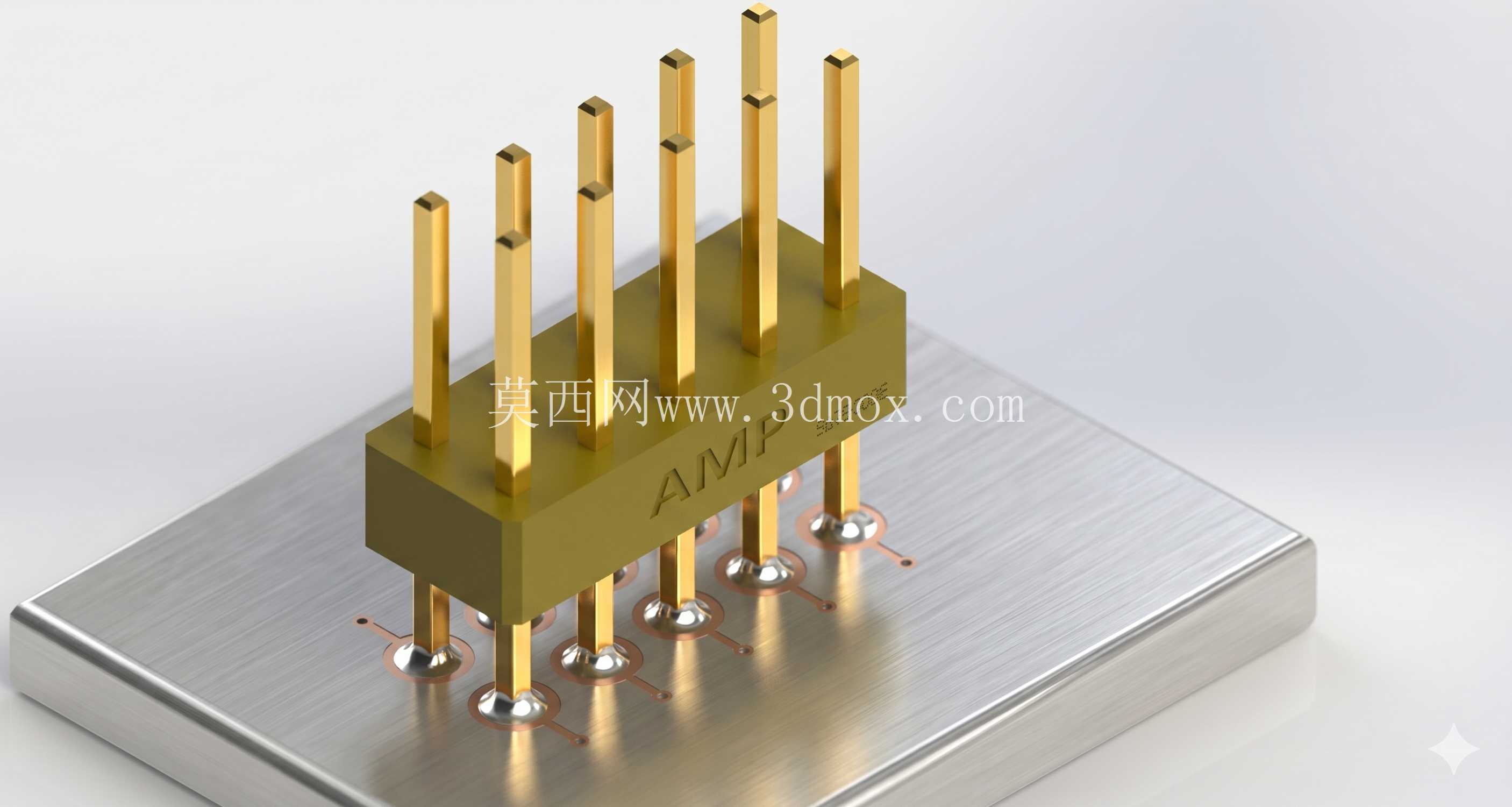

　　设计过程中，首先需要明确适配的PCB板厚与焊盘尺寸，针脚的焊接端长度需要匹配常规1.6mm板厚的通孔焊盘，伸出焊盘的长度控制在1.2mm到1.5mm之间，既保证焊锡能够充分包裹针脚形成可靠焊点，也不会因为针脚过长导致焊接后剪脚工序额外增加工作量，或是过长的针脚触碰板下其他元器件造成短路。塑座的外形尺寸需要严格控制，宽度方向不能超出相邻排针的安全间距，避免在高密度贴装场景中与周边贴片元器件产生干涉；针体与塑座的固定采用倒刺压接结构，在针体对应塑座内部的位置冲压出对称倒刺，压入塑座预设的安装孔后，倒刺嵌入塑座内壁形成可靠的轴向固定，能够承受至少5N的轴向拉拔力不会出现针体脱出，满足日常插拔使用的强度要求。

　　安装边界方面，排针整体的安装高度需要根据板间堆叠的间距要求确定，本次设计的塑座高度加上针脚伸出塑座的对接端长度，适配10mm的板间垂直间距，对接端的针脚长度保证与对应排母插接后有足够的接触深度，不会因为振动出现接插松脱；针脚的直径选用0.5mm的标准规格，适配行业通用的2.54mm间距排母，互换性强，不需要单独开模制作配套接插件，能够降低整体物料采购成本。针脚的位置度公差控制在±0.05mm以内，保证所有针脚能够顺利插入PCB对应的通孔焊盘以及配套排母的插孔内，不会出现个别针脚偏位导致无法装配的问题；塑座表面的标识区域模压有规格标识，方便生产装配过程中快速识别排针的针数与方向，避免反向插装导致的电路接反故障。

　　焊接端的针脚采用直插设计，不需要预弯处理，适配波峰焊的自动化焊接工艺，能够提升批量生产的装配效率；对接端的针脚端部做了倒角处理，引导针脚顺利插入排母插孔，减少插接过程中的针体剐蹭磨损，提升接插件的插拔寿命，常规插拔次数可以达到500次以上，满足设备调试、维护过程中的反复插拔需求。在结构细节处理上，塑座的边角做了微小的圆角过渡，避免注塑过程中出现尖角缺料的问题，同时也能避免装配过程中尖锐边角划伤操作人员或是损坏周边线材；针体表面的镀金层厚度控制在0.8μm以上，保证在常规工业环境下的抗腐蚀能力，长期使用不会出现接触电阻升高导致的信号衰减、供电压降过大的问题。针对不同的应用场景，这类排针还可以根据实际需求调整针数、塑座高度、针脚长度，比如在空间受限的便携设备中可以选用塑座高度更低的矮排针，在需要大电流传输的场景中可以选用更大直径的针体提升载流能力，但核心的结构设计逻辑始终围绕接触可靠、装配便捷、适配通用工艺的原则展开，保证产品能够适配主流的PCB生产装配流程，不需要额外调整生产工艺即可完成批量焊接装配。
