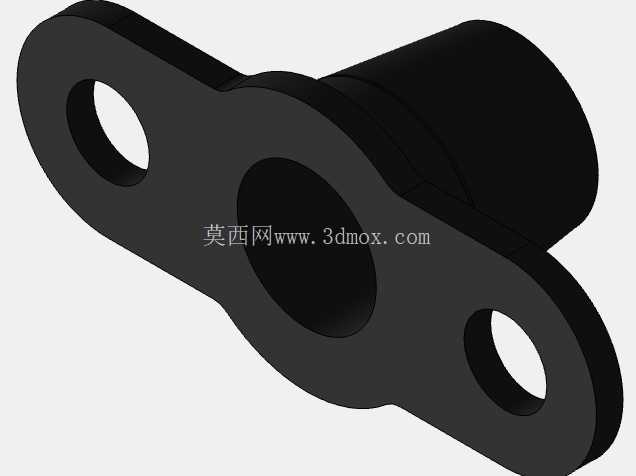

双耳法兰式锚固连接紧固件结构

在各类需要实现构件与基体刚性锚固连接的工程场景中，这类带双耳安装位的一体式锚固螺母是十分常见的连接受力件，常应用在液压管路固定、轻型支架挂载、小型执行元件安装等场景中，承担轴向载荷传递、安装位定位、连接副防松的核心作用。不同于常规六角螺母依靠螺纹副配合实现锁紧的单一功能，该零件将安装法兰与螺纹基体做了一体化结构设计，省去了额外搭配平垫、防松垫圈的装配步骤，在装配空间受限的工况下能有效减少零件堆叠带来的累计公差，提升连接可靠性。

从结构设计逻辑来看，零件主体分为三个功能区段：中间的贯通内螺纹段是核心受力区域，内孔轴线与两侧安装耳的安装面保持严格垂直，设计时需要保证螺纹有效啮合长度不低于螺纹公称直径的1.2倍，避免螺纹咬合不足导致的滑牙失效；一端延伸出的圆柱凸台是定位段，装配时可插入基体上的预制定位孔内，抵消安装过程中产生的横向剪切力，避免连接螺栓承受额外的剪切载荷，同时能在安装时快速实现零件对位，降低现场装配的找正难度；两侧对称伸出的带孔耳板是安装固定段，两个安装孔的中心距公差控制在±0.1mm范围内，保证与基体预装孔的同轴度，安装时穿入固定螺栓即可将整个锚固螺母预先固定在基体上，后续对接外部构件时无需额外扶持螺母，大幅提升装配效率。

外形尺寸与安装边界方面，设计时需要重点控制几个关键参数：耳板的厚度需要根据额定锚固载荷做强度校核，通常采用Q235或45号钢作为毛坯材料时，耳板厚度取螺纹公称直径的0.8倍即可满足常规静载荷需求，若应用在有振动冲击的工况下，可将耳板厚度提升15%-20%，同时在耳板与主体圆柱的衔接位置做R3-R5的圆角过渡，避免应力集中导致的耳板断裂问题。两个安装孔的孔径比配套固定螺栓的公称直径大0.2-0.3mm，预留足够的安装调整余量，避免因基体孔位加工误差导致无法装配。圆柱凸台的外径比基体定位孔小0.1mm左右，凸台长度根据基体壁厚确定，保证凸台端面不超出基体内壁，避免影响后续其他零件的装配。零件整体表面做发黑处理即可满足常规防锈需求，若应用在潮湿或腐蚀工况下，可更换为不锈钢材质或做镀锌钝化处理，提升环境适应性。

实际选型应用时，需要注意该类锚固螺母的受力方向：其主要承载方向为沿内螺纹轴线的轴向拉力，两侧耳板的固定螺栓仅承担预紧力与少量横向剪切力，不可将其作为主要受力的吊点使用，避免耳板过载断裂。建模过程中需要重点保证各功能面的形位公差，尤其是内螺纹轴线与安装耳底面的垂直度、两个安装孔的同轴度、凸台外圆与内螺纹的同轴度，这些参数直接影响最终装配后的受力状态，若公差超差，装配后会出现连接副憋劲、螺纹受力不均、局部应力过大等问题，长期使用下存在连接失效的风险。对于需要做轻量化设计的场景，可在保证耳板强度的前提下，对耳板非贴合面做局部减薄处理，或在主体圆柱非配合位置做减重槽设计，但要注意减重结构不能破坏螺纹段的壁厚强度，避免螺纹受力后出现胀裂问题。
