嵌入式安装型配电板结构设计方案

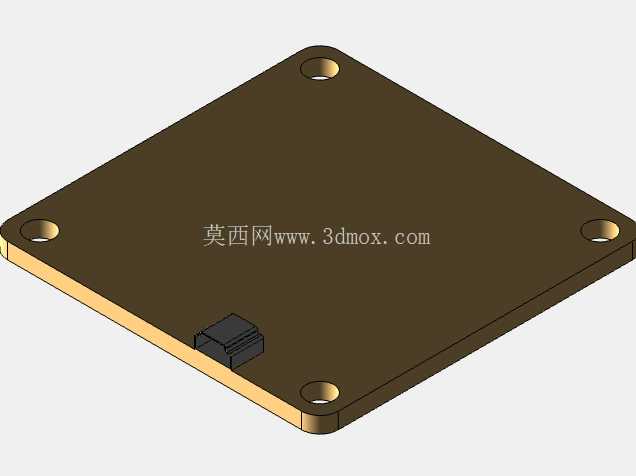

　　在低压电气控制回路的终端布设场景中，这类配电板是承载分线端子、实现回路分断与转接的核心承载部件，常见于小型设备内部控制舱、户外小型配电单元、民用供电分户支路的集成安装环节，区别于大型落地式配电柜的厚重结构，这类板件更偏向紧凑空间内的嵌入式安装，适配厚度受限的安装腔体，不需要额外预留过大的操作维护空间。从结构设计逻辑来看，板体主体采用圆角矩形的绝缘基材设计，四个角位预留沉头安装孔，孔位做了锪平处理，安装时螺丝头部可以完全沉入板面以下，不会突出板体表面干涉后续端子排或者外接导线的布设，板体边缘做了小尺寸倒角处理，既可以避免安装过程中锐边划伤操作人员，也能在嵌入安装槽时减少与槽壁的卡滞，提升装配顺畅度。

　　板体表面的平整度控制在合理公差范围内，保证接线端子安装后底面与板体完全贴合，不会出现局部悬空导致的端子受力变形、接线松动问题，板体厚度经过载荷校核，能够承载常规支路接线端子排、小型断路器附件的安装重量，不会在长期使用后出现中部下弯变形的情况。板体一侧预留的凸起式接线座安装位，做了定位凸台设计，端子座安装时可以直接卡入凸台定位，不需要反复调整安装位置，凸台高度与端子座的卡槽深度匹配，安装后可以限制端子座的横向窜动，配合固定螺丝可以实现双重固定，避免设备运行过程中受振动影响导致端子移位、接线脱落。从安装边界尺寸来看，板体的长宽尺寸适配常规小型设备的电气舱安装位，四个安装孔的孔距遵循通用电气安装的孔位规范，可以直接替换同规格的老旧配电板，不需要重新在安装基体上打孔，降低现场改造的工作量。板体的绝缘材质选型兼顾了耐热性与结构强度，能够耐受回路正常工作时的温升，不会因为长期受热出现材质脆化、绝缘性能下降的问题，表面的哑光处理可以减少光线反射，方便运维人员观察端子接线标识、排查线路故障。

　　在实际应用中，这类配电板可以根据回路需求灵活布设不同规格的接线端子、小型熔断器座、信号转接模块，不需要额外定制专用安装板，通用适配性较强，板体上未开设冗余的预制孔位，设计人员可以根据实际的元器件排布需求自行钻孔固定，避免预制孔位过多导致板体结构强度下降、绝缘性能受损。设计过程中特意将安装孔位设置在板体四角，远离中部的元器件安装区域，固定螺丝的锁紧力不会传导到中部的元器件安装位置，避免螺丝锁紧时的应力导致板体中部翘曲，影响元器件的安装平整度。板体侧边的厚度做了均匀化处理，压铸成型过程中不会出现局部壁厚差过大导致的缩孔、变形问题，成型后板体的平面度公差可以满足电气安装的精度要求，不需要后续额外的铣削加工，降低生产制造成本。

　　针对户外使用场景，板体的材质配方中添加了抗老化成分，可以耐受一定程度的紫外线照射与温湿度变化，不会在长期户外使用后出现表面龟裂、材质粉化的问题，安装孔位内嵌的金属衬套可以避免反复拆装螺丝时磨损板体的安装孔，提升板体的重复利用率。在布线设计层面，板体表面预留了足够的走线空间，端子排安装后相邻端子之间的走线间隙满足电气安全间距要求，不会出现导线过度挤压、绝缘层破损的风险，板体边缘的圆角设计也可以避免导线布设时被锐边割破绝缘层，降低线路短路的风险。
