带多安装孔位立式同轴旋转基座结构

项目分类:铸造模 发布时间:2026-06-05 ID:1176901
  • 带多安装孔位立式同轴旋转基座结构
  • 带多安装孔位立式同轴旋转基座结构

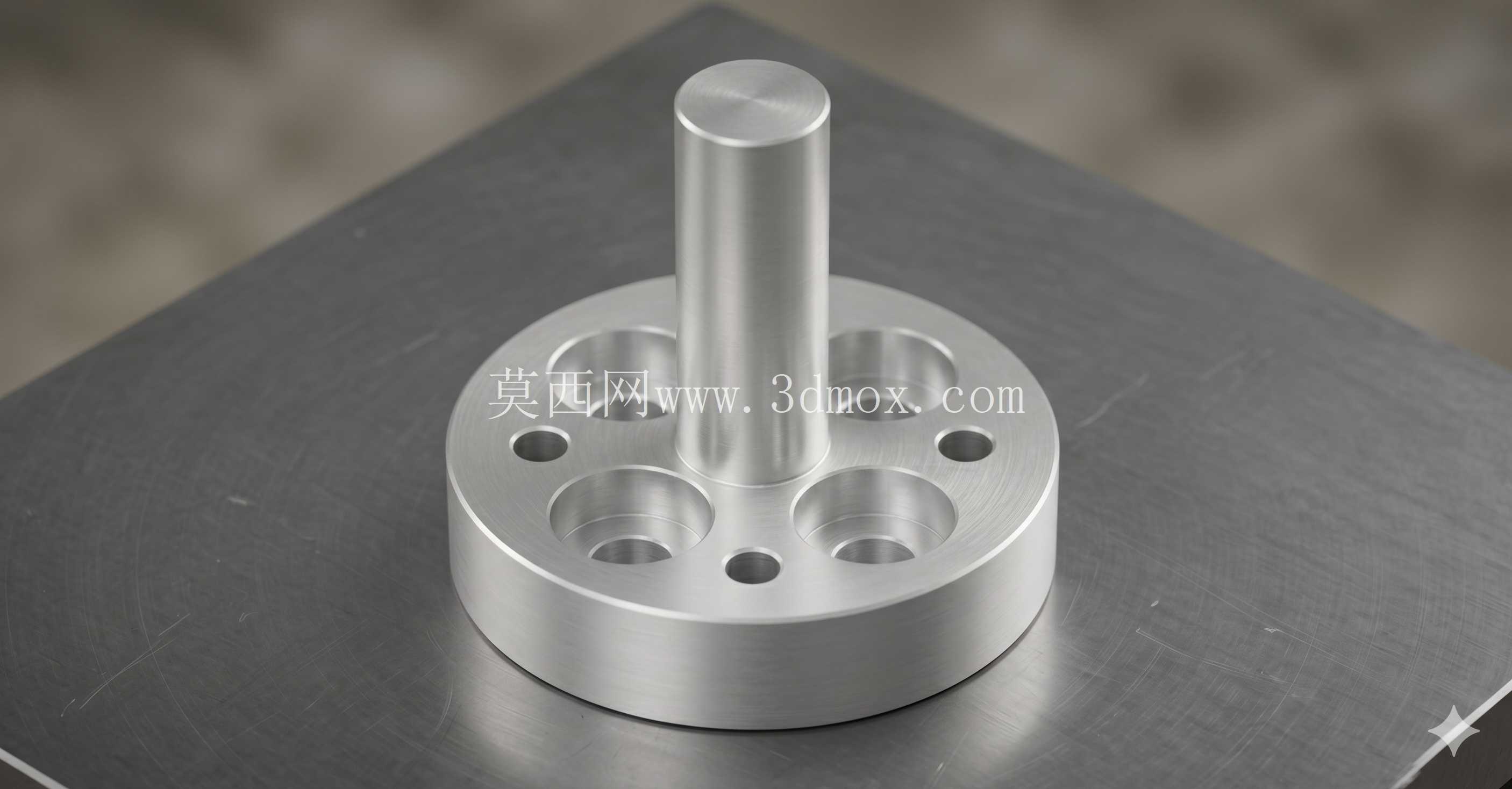

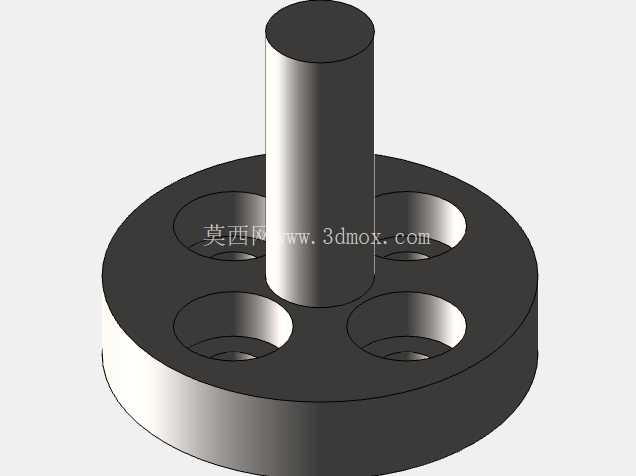

  这款立式同轴旋转基座,核心应用场景集中在需要周向精准分度、低速平稳回转的工装工位与小型自动化执行端,常见于小型压装工位的工件承载转台、检测设备的工件回转支撑、多工位小型装配台的核心旋转载体,也可适配小型实验设备的角度调节支撑结构。从实际使用逻辑来看,该部件承担的核心作用是作为回转运动的基准载体,上部伸出的圆柱轴段是与外部回转件配合的核心定位面,加工时需要保证该轴段与下部圆盘基座的同轴度控制在0.02mm以内,才能避免回转过程中出现径向跳动,影响工位定位精度。下部圆盘结构上均匀分布的多组沉孔,分为两类功能:靠近中心轴的大直径沉孔是用于安装固定外部执行元件的安装位,可直接嵌入小型气动夹爪、定位销座或者检测探头,沉孔的深度设计刚好可以容纳标准内六角圆柱头螺钉的头部,保证安装后元件底面与圆盘表面完全贴合,不会出现凸起干涉;分布在大孔间隙位置的小直径通孔,是基座自身与下方固定机架的连接孔,孔位采用圆周均布设计,不管是3孔、4孔还是6孔安装的法兰面,都能找到适配的安装点位,不需要额外加工转接板,降低安装适配成本。

  设计思路上,整体采用一体加工成型的结构逻辑,没有采用轴与圆盘分体装配的方案,就是为了避免分体装配带来的同轴度误差、连接松动风险,一体结构的刚性更好,在承受偏载载荷的时候,轴根位置不会出现应力集中断裂的问题,适合频繁启停的回转工况。外形尺寸方面,上部定位轴的直径根据适配的标准轴承内圈尺寸设计,长度刚好满足安装两个深沟球轴承加上一个轴向定位挡圈的空间需求,不会因为轴段过长导致悬臂过长产生挠变,也不会因为轴段过短导致轴承安装定位不可靠;下部圆盘的直径设计参考了常用小型工位的安装边界,整体外径控制在100mm以内,厚度根据承载需求设定,保证在承受5kg以内的偏载时,圆盘平面的变形量不超过0.01mm,不会影响上部安装元件的位置精度。

  安装边界上,该部件下方需要预留的安装空间与圆盘外径一致即可,不需要额外的避让空间,因为所有连接螺钉都是从圆盘上方向下穿入锁紧,安装时不需要在侧面预留扳手空间,适合安装空间紧凑的多工位转盘布局;上部轴段的顶端做了小倒角处理,方便外部回转套件的套装导入,轴根位置设计了微小的退刀槽,方便磨削加工时保证轴肩端面的平面度,也能避免轴与圆盘连接位置的应力集中。实际使用中,该结构的回转阻力小,因为配合面都是精加工的金属表面,不管是搭配滑动轴承还是滚动轴承,都能实现顺畅的回转动作,没有卡滞点;圆盘上的孔位位置精度经过校准,相邻大安装孔的位置度误差控制在0.03mm以内,保证安装在孔位上的元件在回转到每个工位时,位置重复精度满足装配或者检测的需求。

  另外,结构上没有多余的凸起或者异形结构,所有棱边都做了0.5mm的倒角处理,既避免安装时划伤操作人员,也不会在回转过程中剐蹭周边的管线或者其他机构,整体结构简洁,加工工艺性好,采用棒料直接通过车削、钻削工序就能完成加工,不需要复杂的工装夹具,适合小批量加工制作,也适合作为标准模块化部件集成到各类小型回转设备中。在工况适配方面,该结构可以适配低速回转的场景,最高转速不超过60rpm,适合间歇式回转的工位使用,如果需要更高转速的工况,可以在轴段上加装轴承座支撑,进一步提升回转的稳定性;表面采用金属本色处理,没有额外的涂层,不会因为涂层脱落污染洁净车间的生产环境,也适合在有清洁要求的装配、检测场景中使用。
