无人机用外转子无刷电机金属壳体结构

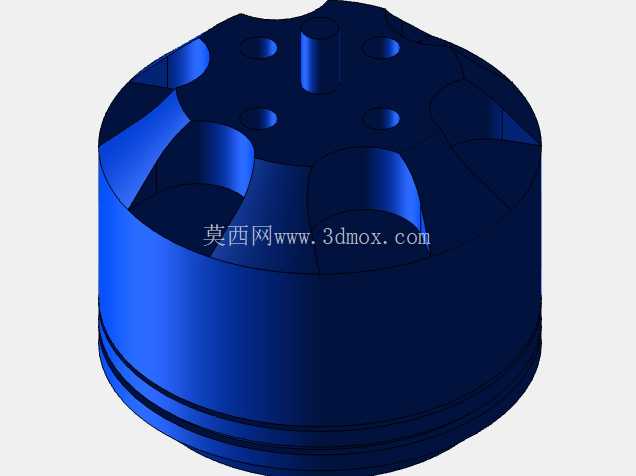

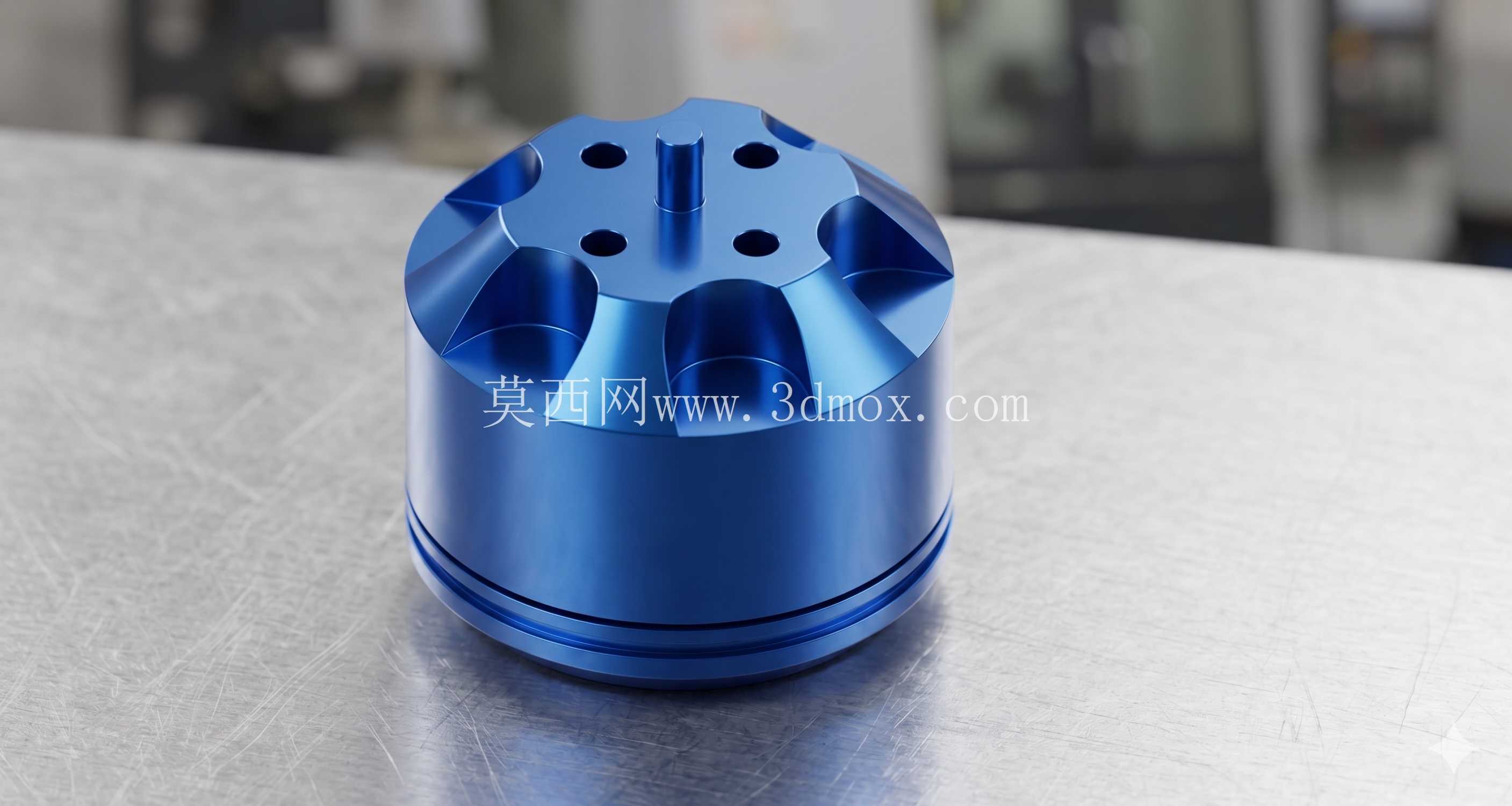

　　这款电机壳体采用一体化金属切削成型工艺，整体为圆柱式外转子结构设计，主要适配中小型多旋翼无人机的动力输出场景，也可延伸用于小型航模、桌面级精密旋转执行机构的动力端配套。从结构设计逻辑来看，壳体顶部做了六处对称分布的内凹减重槽，在不降低整体结构刚性的前提下，尽可能削减了非受力区域的材料冗余，适配无人机对起飞重量的严苛控制要求；顶部端面均匀布置四个安装通孔，中心位置设置凸起的轴定位台，可直接与转子轴系完成过盈配合定位，安装时无需额外加装定位衬套，能有效缩减装配工序的累计公差。

　　壳体侧壁为等厚薄壁圆筒结构，下部设置两道环形密封槽，可嵌入O型密封圈实现定子腔与外部环境的粉尘、水汽阻隔，满足户外飞行场景下的防护需求；侧壁表面做了光滑阳极氧化处理，既提升了金属表面的耐蚀性能，也能在转子高速旋转时降低空气摩擦阻力，减少不必要的动力损耗。从安装边界来看，壳体整体外径控制在适配常规22系列、28系列无刷电机的安装尺寸区间，轴向高度可根据定子叠厚需求做对应调整，顶部安装孔的孔位间距完全匹配行业通用的电机安装座标准孔距，可直接替换同规格的常规注塑或压铸电机壳体，无需对原有安装机架做二次改孔加工。

　　在实际应用场景中，这类全金属切削的电机壳体相比传统压铸壳体，拥有更好的圆度与同轴度，转子高速旋转时的动平衡表现更优，能有效降低电机运转时的振动值，提升无人机飞行过程中的姿态稳定性，尤其适配搭载高清航拍设备的无人机机型，可减少动力振动对成像画质的干扰。设计过程中重点考量了高速旋转下的结构强度冗余，顶部的内凹结构并非单纯减重，每一处凹槽的过渡圆角都做了应力释放处理，避免电机在急加速、急减速的扭矩冲击下出现应力集中开裂的问题；壳体与转子磁钢的配合面预留了合理的涂胶间隙，既保证磁钢粘接后的牢固度，也不会因间隙过大导致磁钢偏心影响气隙均匀度。

　　从加工工艺适配性来看，该结构可直接通过四轴数控铣床一次装夹完成全部外形、孔位、槽体的加工，无需二次翻面装夹，能有效控制加工过程中的形位公差，保证壳体的同轴度、端面跳动值都控制在电机装配要求的公差范围内。在功能特性上，全金属壳体本身具备优秀的导热性能，电机定子绕组运转产生的热量可通过壳体快速向外散发，相比塑料壳体能降低电机长时间高负载运转时的温升，提升电机的持续输出功率上限，避免高温导致的磁钢退磁、绕组绝缘老化等问题，延长电机的整体使用寿命。
