航模用外转子3530规格无刷动力电机

这款外转子无刷动力单元，最初的设计定位是面向固定翼航模、中小型穿越机以及轻量化模型车的动力输出场景，在实际工程应用中，也常被改装用于小型桌面传动装置、低速大扭矩实验平台的动力源。区别于普通内转子电机，外转子结构的设计核心是将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，这种结构天然具备更低的KV值特性，同等输入功率下能输出更大的扭矩，不需要搭配大减速比的减速组就能直接驱动螺旋桨或者小直径负载轮，大幅降低动力总成的重量与结构复杂度。

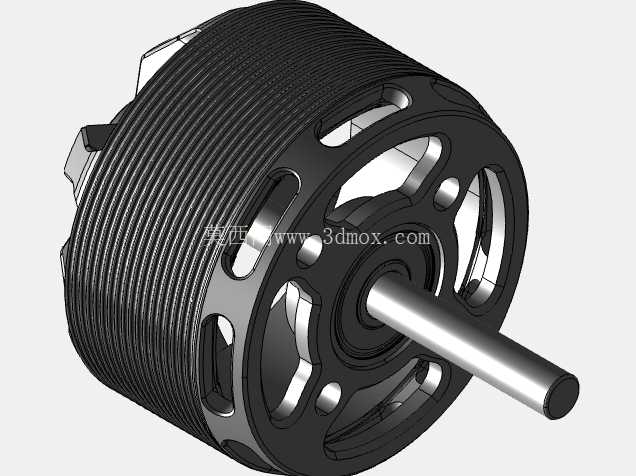

从结构设计逻辑来看，外壳采用带密集环形散热鳍片的一体化铝制壳体，鳍片的排布方向顺着电机旋转时的气流方向设计，当电机带动螺旋桨转动时，迎面气流可以顺着鳍片间隙快速带走绕组工作产生的热量，避免持续大油门工况下出现磁钢退磁、绕组绝缘层老化的问题。外壳端面上开设有多组异形镂空槽，一方面是为了进一步降低整体自重，另一方面是让气流可以直接穿过定子绕组间隙，带走内部积热，同时镂空结构也能作为动平衡校准的加工基准，在量产时可以通过在镂空边缘去除微量材料完成转子整体的动平衡调校，降低高速转动时的径向跳动。

输出轴采用标准直径的硬化钢材质，轴身与转子外壳的连接部位做了同轴度定位设计，轴伸端的长度预留了足够的安装余量，可以适配不同厚度的螺旋桨垫片、桨保以及传动齿轮，轴端没有做额外的螺纹设计，依靠顶丝或者桨夹的抱紧力完成负载固定，避免螺纹连接在高频振动下出现松脱的问题。定子部分的硅钢片叠厚经过针对性优化，在35mm级别的外径规格下，兼顾了低速扭矩输出与高速运转的效率区间，绕组采用多股并绕的方式绕制，降低大电流下的集肤效应，提升持续工作的电流承载能力。

安装边界方面，电机底座采用标准的十字安装孔位，孔距匹配主流航模电机安装座的通用尺寸，不需要额外制作转接件就能直接固定在常见的航模电机座、设备安装板上，底座的中心孔预留了走线空间，三相电源线可以从中心孔直接穿出到设备内部，避免线材外露被旋转部件剐蹭。整体径向最大尺寸控制在35mm级别，轴向总长度不含输出轴的部分为30mm，在同级别动力电机中属于体积控制较为紧凑的规格，给设备内部的其他结构件留出足够的布置空间。

在实际选型适配时，需要注意这款电机的扭矩输出特性更适合搭配直径在10-14英寸的螺旋桨使用，过高的负载会导致工作电流超出绕组承载上限，过低的负载则会让电机工作在效率较低的转速区间，造成不必要的电量损耗。转子外壳的动平衡等级满足每分钟万转以上的运转要求，正常安装工况下不会出现明显的振动传导，对搭载的精密传感器、摄像设备不会产生额外的振动干扰。外壳表面做了硬质阳极氧化处理，具备一定的耐磨与抗腐蚀能力，在户外复杂环境下使用也能避免壳体出现快速氧化锈蚀的问题。
