固体燃料真空电弧推进器结构设计

在航天微推进系统的研发场景中，固体燃料真空电弧推进器是适配微小卫星轨道维持、姿态调整需求的核心推力部件，这类推进装置不需要复杂的流体输送管路，依靠固体燃料自身的存储特性就能实现长期在轨待命，特别适合立方星、微纳卫星这类对载荷重量、安装空间有严苛限制的航天器使用。从实际工况来看，这类推进器需要在高真空环境下稳定工作，电弧放电产生的高温会直接作用于固体燃料端面，使燃料升华电离形成等离子体射流，依靠射流喷出的反作用力产生推力，整个工作过程没有活动阀门、泵体等运动部件，结构可靠性远高于传统的化学推进系统。

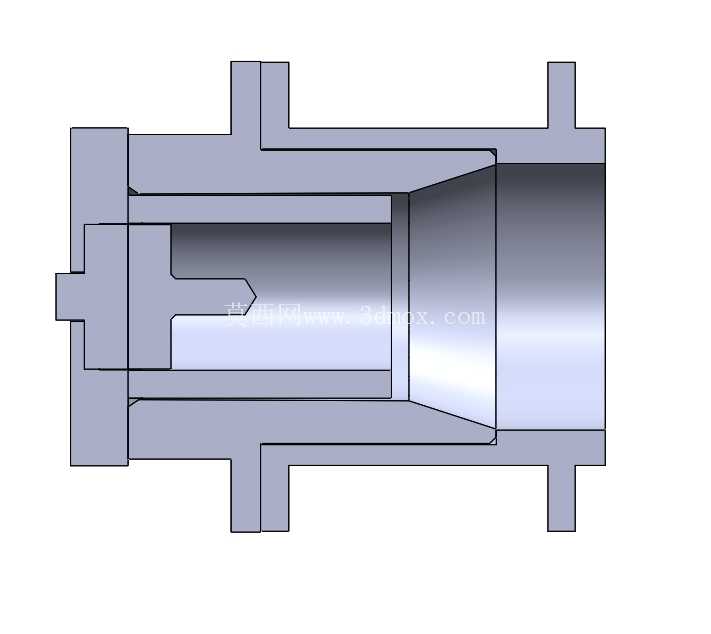

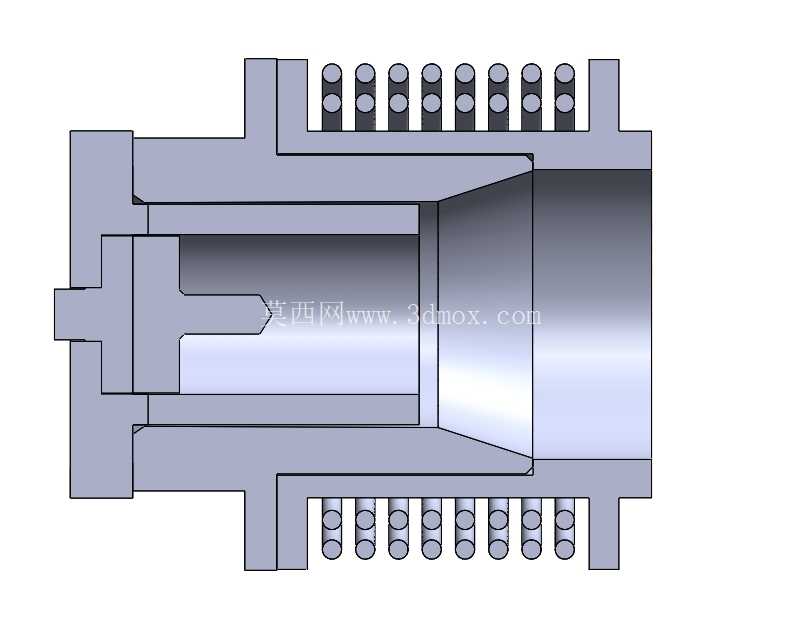

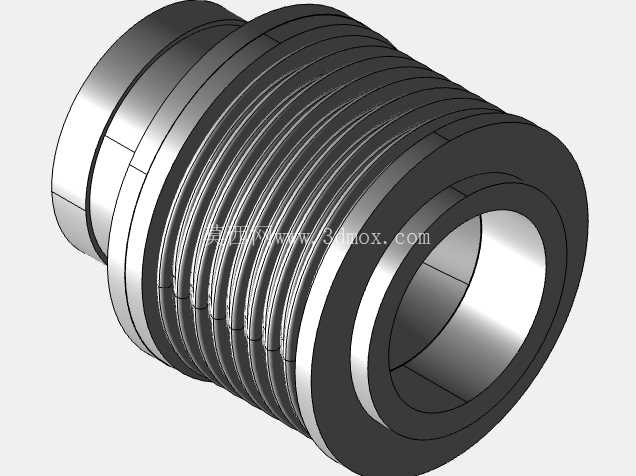

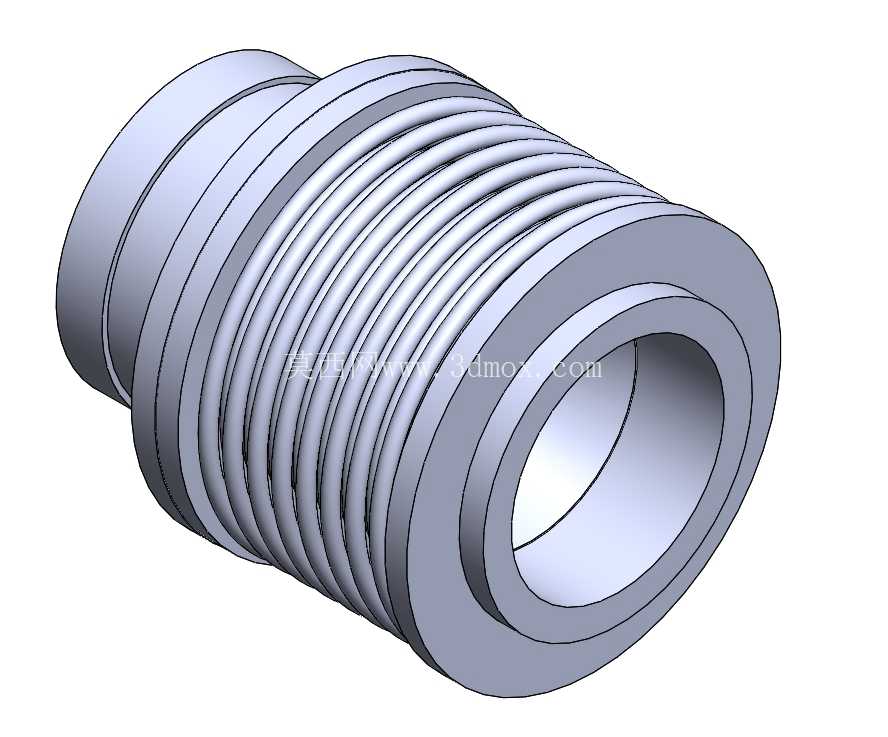

从结构设计层面来看，该推进器主体采用同轴回转体构型，外侧设置的多道环形散热肋片是核心的热管理结构，在电弧放电产生瞬时高温时，肋片可以通过辐射散热的方式将多余热量导出到真空环境中，避免热量向安装基座传递影响卫星其他载荷的正常工作。主体两端的定位台阶是安装配合的关键基准，大端的内孔是电弧阴极与固体燃料的安装腔，加工时需要保证内孔的圆柱度公差，避免阴极安装后出现偏心导致电弧偏移，造成燃料烧蚀不均匀的问题；小端的外圆面是与喷管段的配合面，配合公差选用H7/h6的间隙配合，既可以保证装配时的同轴度，也能在高温热胀状态下不会出现卡滞。

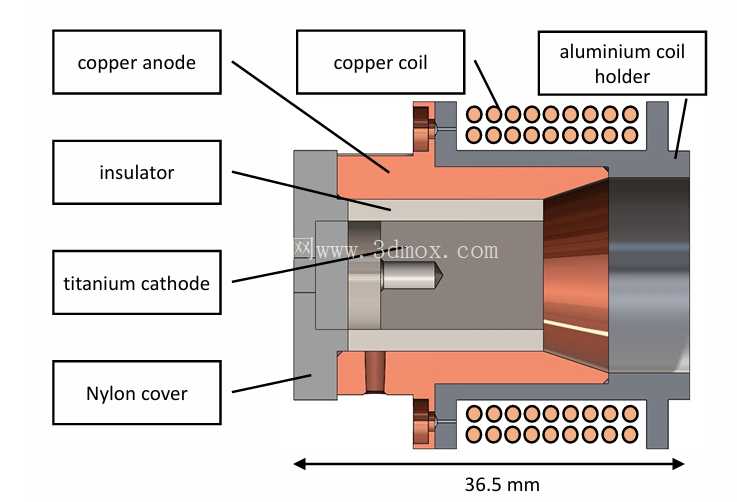

设计过程中需要重点考虑绝缘与密封的边界条件，推进器的电极与外壳之间需要设置耐高温绝缘层，避免电弧放电时出现外壳带电的问题，同时绝缘层需要耐受上千度的瞬时高温，不能在热冲击下出现开裂脱落。外侧的散热肋片的厚度、间距都经过热仿真校核，肋片厚度过薄会导致加工难度提升，过厚则会增加不必要的结构重量，肋片间距过小会影响真空环境下的辐射散热效率，最终的肋片参数是在重量约束与散热效率之间取的平衡值。安装边界方面，推进器整体的径向尺寸需要适配卫星舱板的标准安装孔位，轴向长度不能超出载荷舱的安装空间限制，主体外壳上预留的安装凸台可以通过螺钉直接固定在舱板上，不需要额外设计转接支架，尽可能降低结构重量占比。

从实际使用的功能特性来看，该推进器可以通过调整电弧放电的脉冲宽度、放电电流来精准调节单次脉冲的冲量，最小冲量可以达到微牛秒级别，能够满足微小卫星高精度姿态控制的需求。固体燃料存储在推进器的内腔中，不需要额外的储箱、管路，整个推进系统的结构重量可以控制在百克级别，非常适合批量组网的卫星星座使用。设计时还考虑了燃料的装填工艺，主体的内腔采用直孔设计，固体燃料药柱可以直接从大端装填到位，不需要复杂的粘接工序，装配工艺性较好，能够降低批量生产的装配成本。在真空环境下的工作过程中，推进器的喷管段需要将电离后的等离子体加速到超音速状态，喷管的型面采用拉瓦尔构型，与主体的连接位置设置有密封槽，避免等离子体从配合间隙泄漏导致推力损失。

结构强度校核方面，推进器主体需要承受发射阶段的振动冲击载荷，散热肋片的根部做了圆角过渡处理，避免应力集中导致肋片在振动环境下出现断裂。材料选用上，主体外壳采用高温合金材质，既可以耐受电弧带来的高温，也具备足够的结构强度，电极部分采用高熔点的金属材料，能够在多次脉冲放电后保持结构完整，不会因为烧蚀导致性能衰减。整个结构没有复杂的异形曲面，大部分特征都是回转体结构，可以通过数控车削完成主要加工工序，散热肋片也可以采用车削加工成型，不需要复杂的五轴加工工序，加工成本可控，适合小批量试制生产。在地面试验阶段，该结构可以直接安装在真空推力测量台架上，两端的定位基准可以保证与推力传感器的同轴度，准确测量实际产生的推力与冲量参数，为后续的在轨应用提供试验数据支撑。
