带安装底座的立式轴承支撑座结构设计

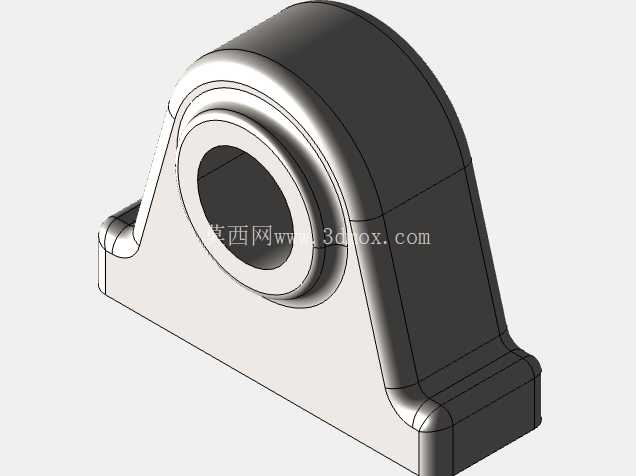

在各类轻工输送设备、小型传动机构以及非标自动化生产线的轴系布局中，这类带一体式安装底座的立式轴承支撑座是极为常见的轴系固定部件，核心作用是为旋转轴提供稳定的径向支撑，同时约束轴系的径向窜动，保证轴上传动件比如带轮、链轮、小型齿轮的啮合与传动精度。不同于分体式轴承座的装配逻辑，这款支撑座采用一体式铸造结构设计，主体的轴承容纳孔与底部安装法兰为整体成型结构，省去了上下座体的合模装配环节，在中小载荷、安装空间紧凑的工况下，装配效率更高，也避免了分体座合缝错位带来的轴承同轴度误差。

从结构功能来看，主体的通孔为轴承安装位，孔壁的加工精度直接决定轴承外圈的配合松紧度，设计时通常根据所选深沟球轴承或者外球面轴承的外圈公差选定H7级配合公差，既保证轴承安装后不会出现外圈跑圈的问题，也方便后期维护时的轴承拆卸更换。孔位外侧的环形凸台结构，一方面是为了增加轴承孔位的结构强度，避免安装轴承时孔口出现应力开裂，另一方面也可以作为轴承的轴向定位面，限制轴承外圈的轴向窜动，配合孔内预留的卡簧槽或者端盖安装位，就能实现轴承的双向轴向固定。

底部的两个安装支脚是整个部件与设备机架连接的核心结构，支脚的平面需要做铣平加工，保证安装时与机架安装面的贴合度，支脚上的安装孔设计为长圆孔形式，这是实际工程中很实用的细节——现场安装时可以根据轴系的实际对中情况，小范围调整支撑座的安装位置，补偿机架加工或者前期装配带来的位置误差，不用重新扩孔或者调整机架结构，大幅降低现场安装的调试难度。支脚与主体弧形侧壁之间的过渡圆角设计，是铸造工艺与结构强度双重考量的结果：铸造过程中直角位置容易出现浇铸不足、应力集中的问题，大圆角过渡既能保证铸件充型完整，也能在设备运行承受径向载荷时，避免支脚与主体连接位置出现应力断裂，尤其是在有冲击载荷的输送线工况下，这种过渡结构的疲劳强度优势会非常明显。

主体上部的弧形轮廓并非单纯的造型设计，弧形结构可以在保证整体结构刚度的前提下，尽可能减少铸件的材料用量，降低整体重量，同时弧形外壁不会像直角结构那样容易积灰、堆积生产碎屑，在食品加工、纺织这类对生产清洁度有一定要求的工况下，日常清理维护会更方便。侧壁的厚度设计遵循等强度原则，轴承孔周围的壁厚略厚，向支脚位置逐渐过渡到均匀壁厚，既避免了壁厚差异过大带来的铸造缩孔缺陷，也能让载荷从轴承位均匀传递到底部安装支脚，不会出现局部应力集中的问题。

在实际选型应用时，这类支撑座通常适配直径30mm以内的光轴，单座的额定径向载荷可以满足10kN以内的传动需求，适合小型皮带输送机的从动辊支撑、小型风机的叶轮轴固定、非标设备的传动轴支撑这类工况。安装时需要注意，两个配对使用的支撑座要先进行同轴度找正，避免轴承出现别劲的情况，否则会大幅缩短轴承的使用寿命，甚至运行过程中出现轴弯曲断裂的问题。安装孔的固定螺栓要加装防松垫圈，在有振动的工况下可以选用防松螺母，避免长期运行后螺栓松动导致支撑座移位。

建模过程中，这类零件的设计逻辑是先绘制主体的截面轮廓，通过拉伸生成基础实体，再对轴承安装孔进行切除，之后添加支脚结构、过渡圆角、倒角这些细节，需要重点注意的是铸造圆角的统一设置，所有非加工面的转角都要保留R2-R5的铸造圆角，加工面与非加工面的交接位置要做倒角处理，避免安装时出现锐边割手、装配干涉的问题。另外安装孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓拧紧后头部不会突出安装面，影响支撑座与机架的贴合度。
