方形凸台带座外球面轴承支撑结构

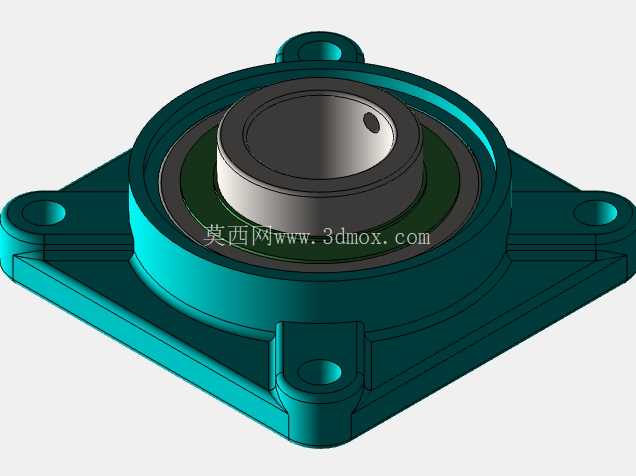

　　在各类轻工输送设备、小型农机传动端、食品包装线的从动辊筒安装位，这类方形法兰式带座轴承座是出镜率极高的支撑部件，区别于立式剖分轴承座的侧装需求，方形凸台结构的轴承座可以直接贴合设备安装面板完成固定，不需要额外加工沉台来容纳轴承外圈，对安装面的加工精度容忍度更高，非常适合现场改造、中小型设备的快速装配场景。从结构设计逻辑来看，这个轴承座采用一体化压铸成型的基座搭配嵌入式外球面轴承的组合，基座的四个安装耳预留了通孔，安装螺栓可以从正面直接穿入锁紧在设备面板上，相比圆形法兰座，方形结构的四个安装点受力更均匀，在承受径向载荷同时，能兼顾一定的轴向窜动限位，适配轴系运行中产生的轻微不对中偏差。

　　轴承嵌入位置设计了环形定位凸台，和轴承外圈的止口完全贴合，避免轴承在负载下出现外圈跟转的问题，基座中心的轴承容纳腔预留了均匀的壁厚，既保证足够的结构刚性，又不会过度增加整体重量，四个安装耳的位置做了圆弧过渡处理，避免应力集中在长期交变载荷下出现开裂问题，安装耳上的通孔直径适配常规的内六角圆柱头螺栓，孔位周边做了小凸台设计，锁紧时螺栓头的压力可以均匀分散到基座本体，不会因为局部压强过大导致安装面压溃。

　　实际选型应用时，这类轴承座的安装边界需要重点关注：方形基座的外轮廓尺寸决定了安装面板上需要预留的最小开孔范围，中心轴承内孔的直径直接适配对应直径的传动轴，基座的总高度决定了轴系中心到安装面板的距离，也就是设备设计时的轴系中心高参数，这个参数直接影响传动带轮、链轮的中心距匹配，一旦选型偏差会导致传动件张紧度异常，加速皮带、链条的磨损。轴承座上端预留的注油孔位置正对轴承的滚道间隙，日常维护时可以直接通过注油嘴补充润滑脂，不需要拆解轴承座就能完成保养，适配长时间连续运行的生产线场景，减少停机维护的时间成本。

　　从建模细节来看，基座的所有转角位置都做了铸造圆角处理，符合压铸工艺的拔模要求，不会出现锐角位置的充型缺陷，轴承外圈和基座的配合面选择了过渡配合公差，既保证装配时可以顺利压入，又能在运行时限制外圈的周向转动，基座底部的安装面设计了0.1mm左右的平面度公差要求，保证安装后和设备面板完全贴合，不会出现局部悬空导致的基座受力变形。在农业机械的割台传动位、物流分拣线的辊筒两端、小型木工机械的主轴支撑位，这类带座轴承座都能稳定发挥作用，它不需要复杂的安装基座，只要一块平整的安装面板就能完成轴系的支撑固定，相比分体式轴承座，它的装配误差容忍度更高，对现场安装工人的技术要求更低，非常适合批量设备的快速装配。设计这类结构时，需要重点核算四个安装螺栓的间距和强度，根据轴系的最大径向载荷计算螺栓的剪切应力，同时要保证轴承容纳腔的同轴度，避免轴承压入后出现内圈偏斜，导致轴系转动卡滞、轴承提前失效的问题，基座的壁厚要根据承载等级做对应调整，重载场景下可以在安装耳和主体连接位置增加加强筋，提升整体的抗变形能力，轻载场景下可以适当削减壁厚降低整体重量和材料成本。
