D-Sub连接器安装面板草图块设计

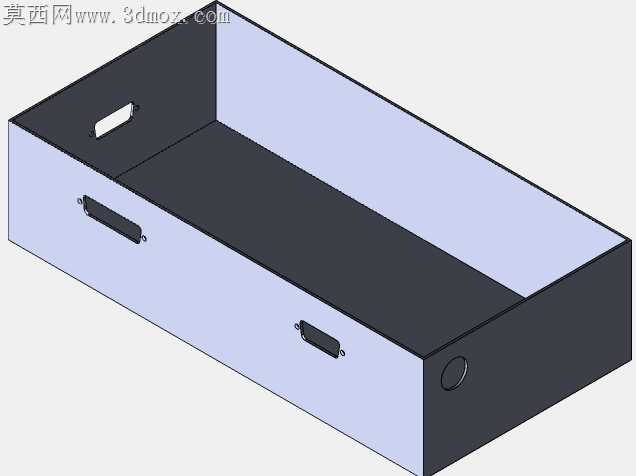

做这个草图块的时候，一开始是踩了坑的，之前画电气盒面板开D-Sub接口的孔，每次都要翻连接器手册查尺寸，前装和后装的切口轮廓还不一样，稍不注意就把安装间隙留错，要么装上去卡不住连接器，要么孔位偏了螺丝对不上，反复改草图浪费不少时间。干脆就把常用的D-Sub接口安装轮廓做成可直接调用的草图块，省得每次重复描线。画轮廓的时候特意没做完全的尺寸锁死，留了0.15mm的适配余量，毕竟不同厂商生产的D-Sub连接器外壳公差有细微差别，要是把轮廓尺寸卡到丝毫不差，碰到公差偏上限的连接器根本塞不进去，留这点余量刚好能兼顾安装顺畅和固定后的紧密性，不会出现连接器晃荡的情况。处理两端安装孔的位置时，特意核对了15针标准款和26针高密度款的孔距，把两种规格的安装孔位都做在同一个块里，用的时候只需要删掉对应不需要的孔轮廓就行，不用再单独调整孔位坐标，省了二次定位的麻烦。轮廓的圆角过渡也调了好几次，最开始直接用直角过渡，实际加工的时候铣刀走直角容易留毛刺，后期还要人工打磨，改成和连接器外壳弧度匹配的R角后，加工出来的切口边缘顺滑，不用额外修边就能直接装连接器。做这个块的时候特意把基准点设在整个面板轮廓的几何中心，插入草图的时候直接点电气盒的安装定位点就能对齐，不用再反复拖动调整位置，前装和后装的轮廓做了分层隐藏，调用的时候选对应版本就行，不会搞混两种安装方式的切口差异。实际用的时候直接把块拖进草图里，炸开就能直接生成切除轮廓，不用再对着手册一个个标尺寸，开孔的位置精度能完全匹配连接器的安装尺寸，不管是做前装外露式的接口还是后装内嵌式的接口，都能直接用，省了不少重复建模的时间，也避免了手动描尺寸容易出的错。
