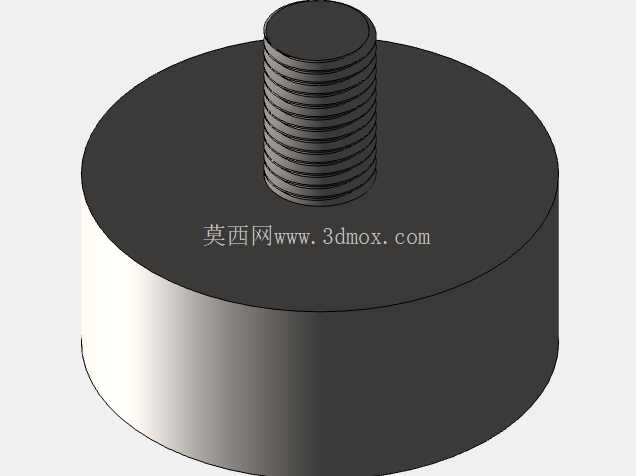

煎饼式外螺纹压缩称重传感元件结构

　　这类矮柱式带外螺纹安装端的压缩称重元件，在工业现场的小空间测力场景里适配性极强，很多台架式限载检测工位、小型压装设备的压力反馈点位、仓储分拣线的动态称重模块，都会优先选这类结构的传感件，毕竟整体高度低，安装后不会额外占用太多垂直方向空间，对设备内部的布局友好度很高。从结构设计逻辑来看，主体采用大直径矮圆柱的承载底座设计，目的是增大受压时的接触面积，降低单位面积的压应力，避免长期受载后底座接触面出现压溃变形，同时大直径底座也能提升抗偏载能力，当受压面出现小角度的载荷偏移时，应变区的受力分布不会出现过度畸变，能保证测量值的稳定性。

　　顶部的外螺纹安装柱是这类传感件的核心安装接口，现场安装时不需要额外做复杂的法兰转接，直接将螺纹端拧入上方的压头连接座即可，螺纹段的长度经过匹配设计，既保证足够的螺纹啮合长度来承受轴向载荷，又不会因为螺纹过长导致安装后出现额外的弯矩附加，螺纹收尾处做了退刀槽过渡，避免应力集中在螺纹根部导致长期受载出现疲劳断裂。这类传感件的应变区隐藏在圆柱主体内部，外部做了密封处理，能适配车间里多粉尘、少量切削液飞溅的工况，不需要额外加装复杂的防护外壳就能稳定工作。

　　安装边界方面，底座的下表面是平整的安装基准面，安装时需要保证承载基座的平面度在合理范围内，不能有明显的凸起或倾斜，否则会导致传感件受载时出现附加侧向力，影响测量精度甚至损坏内部应变片；顶部螺纹端连接的压头需要做球面自定心结构设计最佳，能自动抵消安装时的同轴度误差，保证载荷始终沿轴向传递到应变区。实际选型时要注意，这类结构的传感件适合静态或低频动态的压缩力测量，不适合承受明显的侧向力或扭转力，安装时要做好周边的限位结构，避免设备运行过程中出现横向窜动给传感件带来额外载荷。

　　很多小型电子台秤、料仓的料位称重支撑脚、自动化压装设备的压力反馈点位，用这类结构的传感件能大幅简化安装结构，不需要设计复杂的安装支架，直接通过顶部螺纹和底部平面就能完成固定，整体装配效率比传统法兰式传感件高不少。建模过程中要注意螺纹段的牙型公差匹配，和标准连接螺母的啮合间隙要控制在合理范围，底座的边缘做了小倒角处理，既避免安装时割伤操作人员，也能消除底座边缘的应力集中点，提升长期受载的结构稳定性。这类传感件的出线方向一般从底座侧面引出，建模时要预留好出线口的位置，避免和安装基座的结构出现干涉，同时出线口处要做密封结构的安装位，保证防护等级满足现场使用要求。在实际设备调试时，这类传感件安装完成后需要做预压加载，消除安装间隙带来的测量误差，预压载荷一般要达到额定载荷的三分之一左右，反复加载几次后再进行零点校准，才能保证后续测量的准确性。很多现场安装出现的测量不准问题，大多是因为安装基座平面度不足、螺纹连接出现松动、或者载荷方向出现偏移，和传感件本身的结构设计关系不大，所以在做配套结构设计时，一定要严格控制安装面的形位公差，给传感件提供稳定的受力环境。
