航姿参考系统惯性传感单元

项目分类:传感器 发布时间:2026-06-05 ID:1178073
  • 航姿参考系统惯性传感单元
  • 航姿参考系统惯性传感单元

这类航姿参考传感单元在移动机器人、无人平台、稳定云台和小型自动化装备里承担姿态解算的基础感知任务,现场安装时往往不是单独摆放,而是嵌在底盘控制仓、云台俯仰轴附近或者设备主结构的刚性安装面上。它输出的角速率、线加速度以及融合后的姿态信息,会直接进入运动控制回路,影响行走纠偏、平台调平和航向保持的响应质量,因此结构建模不能只把外壳画成一个长方体,还要把安装基准、接口朝向、周边避让空间一起考虑清楚。

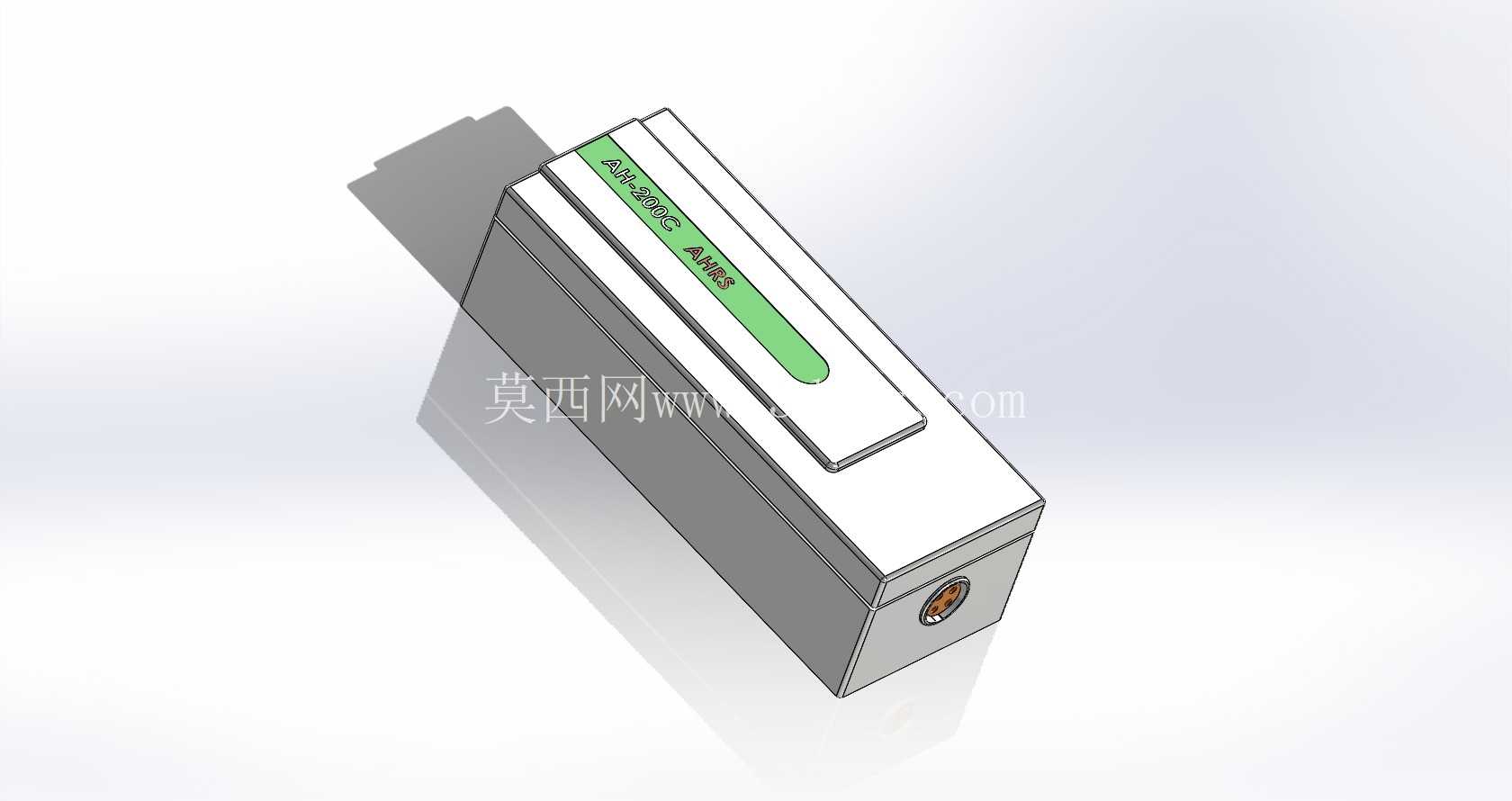

从整机布置看,模块采用狭长矩形金属壳体,长度方向适合沿设备轴线排布,宽度方向占用空间较小,能够塞进机器人立柱、机载设备舱或机械臂基座附近的紧凑区域。壳体顶面设置内凹标识区,既承担型号识别作用,也避免标签凸起后与上层盖板发生干涉;端部布置圆形航插接口,接口轴线与壳体端面垂直,线缆弯折半径需要在模型外侧预留。实际布线时,插头尾部不能紧贴机架折弯边,否则维护插拔和振动工况下的线缆疲劳都会成为问题。

外壳以铝合金质感的封闭结构为主,这种设计思路兼顾了轻量化、散热和电磁防护。惯性器件对安装刚度敏感,壳体若过于单薄,设备运行中的局部共振会叠加到测量信号上;因此在三维结构处理时,应把底平面作为主要安装基准,保证模块与承托板之间形成稳定接触。底壳边缘、顶面台阶和端盖分型线都需要保留,这些细节不仅决定外观,也关系到加工装配时的贴合关系。端部除主连接器外,还可见小型孔位特征,建模时应按真实装配逻辑区分定位孔、紧固孔或辅助接口,不宜随意合并。

功能上,AHRS并不是简单采集加速度的元件,而是把多轴惯性测量与姿态融合结合在一起,为控制系统提供横滚、俯仰、航向相关的状态参考。用在机器人底盘上时,它可以帮助控制器识别坡道、侧倾和转向角速度;用在稳定平台上时,它为伺服轴提供扰动反馈;用在小型无人设备上时,它又承担运动状态感知的核心角色。正因为它靠近运动源,结构设计阶段就要同时关注减震和刚性:完全刚性安装可减少相对晃动,但来自电机、履带或液压系统的振动会传入器件;过度软垫隔离又可能引入额外相位滞后,所以安装面通常选在骨架厚实、振动传递路径较短的位置。

外形尺寸边界在装配评审中要按三个方向核对。沿壳体长度方向,端部连接器和线缆插头会增加实际占用长度;沿宽度方向,两侧需要留出工具接近和壳体散热的空隙;高度方向则要关注顶面凹槽、标签区域以及上层护板之间的安全距离。若模块安装在可旋转关节附近,还要把设备全行程运动带入干涉检查,不能只看静止姿态。底平面固定点的间距、孔边距和壳体壁厚应形成一致的设计逻辑,避免螺钉压紧后造成壳体变形。

建模表达时,金属外壳的拉丝质感、顶面深色标识条、红色AHRS字样和端部连接器金属环都属于识别特征,但工程使用更看重接口位置和安装基准的准确性。连接器中心高、端面到安装面的距离、壳体圆角以及顶部台阶高度,都会影响护罩开孔和线束固定。对于需要做数字样机的团队,这个模型可用于设备舱布局、线缆走向校验、维护空间评估和传感器安装方案讨论;对于选型人员,则能直观判断该类模块在有限空间内的布置方式,以及它与机架、接插件和控制盒之间的装配关系。
