航空涡轮喷气式发动机结构展示模型

　　该模型还原的喷气式动力装置，核心应用场景覆盖航空动力教学演示、航空类专业结构认知实训、小型涡喷动力方案前期结构验证等领域，在航空科普展项、院校航空工程专业教具开发、航模动力系统改装参考等场景中，可作为直观的结构展示载体，帮助从业者快速理清涡喷类动力装置的核心组成逻辑。从实际用途来看，这类结构模型可拆解展示核心动力传递路径，让学习者直观理解进气、压气、做功、排气的完整流程，避免纯二维图纸带来的空间认知偏差，也能为小型涡喷改装、航发结构逆向测绘提供基础的空间参考基准。

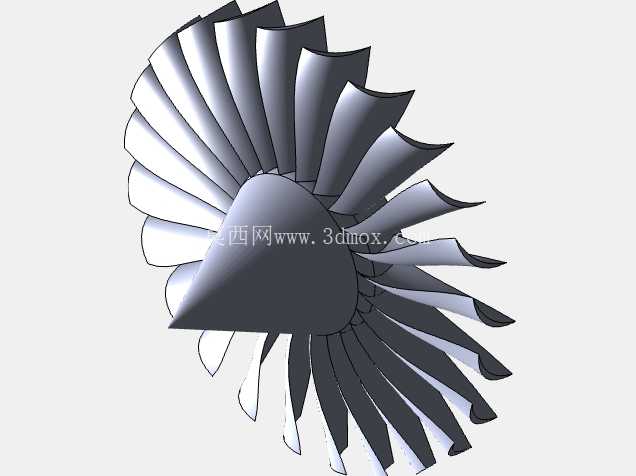

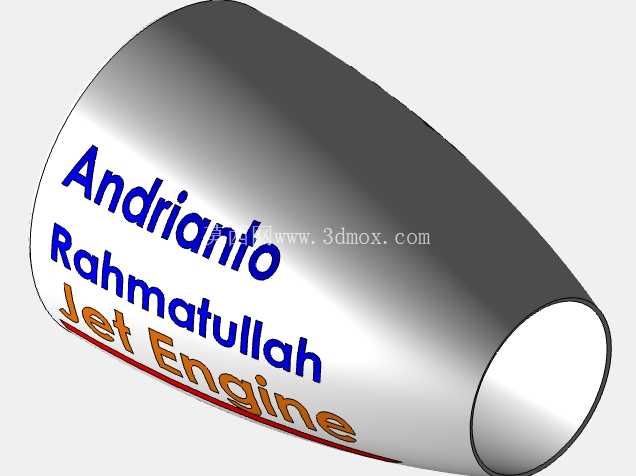

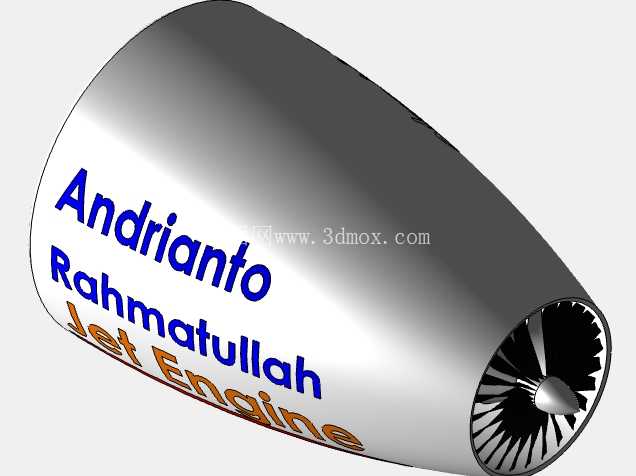

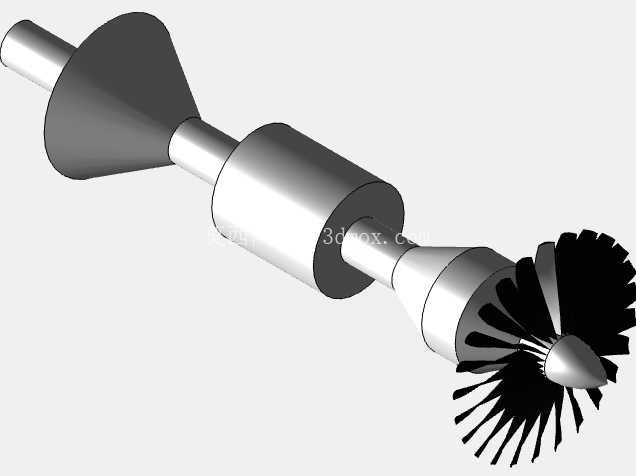

　　产品功能特性上，模型完整还原了外壳包容结构、前端螺旋桨压气组件、核心传动轴系三个核心部分，外壳采用流线型回转体设计，表面做了顺滑的曲面过渡处理，可有效降低高速气流流经表面时的阻力损失，进气端唇口做了圆弧过渡处理，能优化进气道的气流流入状态，减少进气紊流对压气效率的影响；前端压气叶轮采用多叶片均匀排布结构，叶片型线符合气动设计要求，可在转动过程中对流入的空气进行初步加压，为后续燃烧室的油气混合燃烧提供充足的高压空气；核心传动轴系作为动力传递的核心部件，连接压气叶轮与后端涡轮组件，保证转动过程中的同轴度要求，减少高速转动下的偏心振动问题。设计思路层面，该模型优先保证核心结构的完整性，没有过度追求细碎零件的冗余还原，而是聚焦动力传递、气流流经的核心路径做结构呈现，外壳采用等壁厚回转体结构设计，降低建模过程中曲面构建的难度，同时也能满足3D打印、机加工等不同加工方式的工艺要求，叶轮部分采用圆周阵列的建模逻辑，保证每个叶片的型线、安装角度完全一致，避免因叶片角度偏差导致的动平衡问题，轴系部分采用同轴台阶轴设计，既满足不同直径叶轮的安装定位需求，也能通过台阶面实现轴向定位，减少额外的定位零件设计。

　　外形尺寸与安装边界方面，模型整体为回转体结构，最大外径位于外壳中段位置，进气端外径略小于中段，排气端做了收敛型过渡，整体长度与外径的比例符合真实涡喷发动机的长径比范围，安装时可通过外壳外壁的安装座实现固定，固定点分布在外壳两侧对称位置，可保证安装后的受力均匀，轴系两端预留了轴承安装位，安装时需保证两端轴承的同轴度公差在0.02mm以内，避免高速转动时出现卡滞、振动过大的问题，叶轮与外壳内壁之间预留了均匀的间隙，间隙值控制在1-2mm之间，既避免转动过程中叶轮与外壳发生刮蹭，也不会因间隙过大导致压气效率损失过多。

　　在实际建模过程中，这类回转体结构优先采用旋转凸台命令构建基础外壳基体，再通过抽壳命令实现等壁厚处理，叶轮部分先绘制单个叶片的型线草图，通过曲面放样生成单个叶片实体后，再通过圆周阵列生成整圈叶片结构，轴系部分可通过多段旋转凸台一次性构建完成，建模时需注意各配合面的公差预留，比如轴承安装位的直径公差需取h7级，保证与标准轴承的过盈配合要求，叶轮与轴的配合位需设置键槽结构，传递扭矩时避免出现相对转动。对于结构设计从业者来说，这类模型可作为航空动力类产品结构设计的入门参考，帮助理解高速回转类动力装置的设计要点，比如动平衡校正的基准选择、气动外形的曲面构建逻辑、同轴度公差的标注原则等，在做小型涡喷动力改装、航模动力系统设计时，可参考该模型的结构比例调整尺寸参数，适配不同的推力需求。
