航空喷气发动机核心组件装配结构设计

在航空动力装备研发领域，喷气发动机作为飞行器的核心动力源，其装配结构的合理性直接决定整机运行效率与服役寿命，本次完成的装配结构设计覆盖从进气端到排气端的全核心部件，可直接用于教学演示、工程可视化验证以及前期方案迭代阶段的结构校核工作。从实际应用场景来看，该装配结构可适配航空类专业教学中的原理演示场景，帮助学习者直观理解空气从进入发动机到燃烧做功排出的全流程路径，也可作为小型通航飞行器动力方案选型阶段的结构参考，辅助设计人员快速梳理各部件的装配干涉风险，缩短前期方案论证周期。

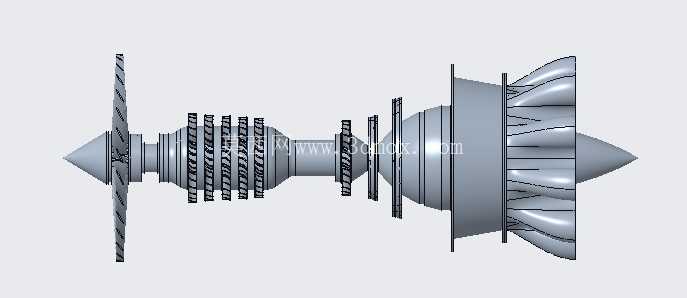

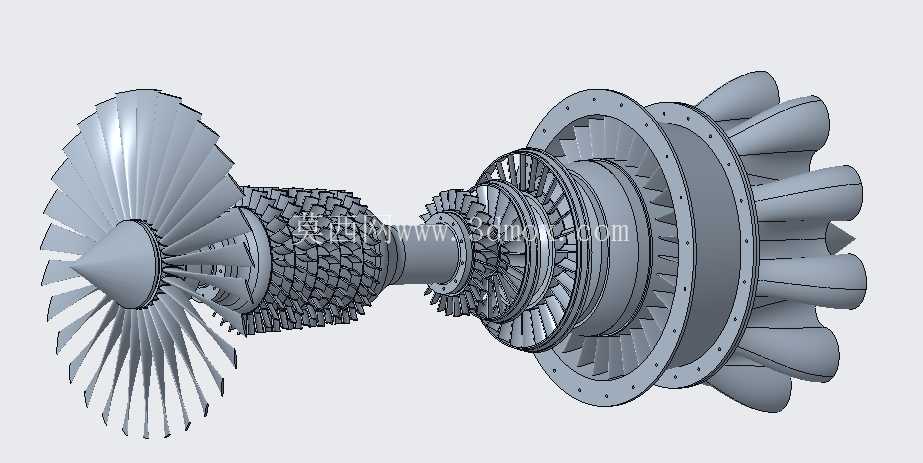

从功能特性层面看，整套装配结构包含前端进气风扇、多级轴流压气机段、环形燃烧室、高低压涡轮转子组以及尾部可调排气喷管几个核心模块，各模块之间的连接边界严格按照实际航空发动机的装配逻辑设置：风扇段叶片采用大展弦比设计，兼顾进气效率与抗外物冲击的结构强度，每级叶片的安装角沿叶高方向做了扭转变形处理，匹配不同半径处的气流速度差，避免气流在叶背处发生分离失速；多级轴流压气机采用逐级增压的流道设计，每级压气机轮盘与叶片的榫头连接结构做了细节还原，压气机机匣与转子之间的叶尖间隙控制在合理范围内，既避免运转过程中转子与机匣发生刮碰，又尽可能减少间隙漏气带来的增压效率损失。

燃烧室部分采用环形腔室结构，火焰筒壁面设置了多排掺混冷却孔，还原实际工作过程中冷空气沿壁面形成气膜、降低火焰筒壁面工作温度的结构设计，燃烧室与压气机出口、涡轮进口的连接法兰位置做了定位止口设计，保证装配过程中各段流道的同轴度，避免气流在连接位置产生不必要的流阻损失。高低压涡轮段采用反向转动的双转子结构设计，高压涡轮与高压压气机通过内轴连接，低压涡轮与低压压气机、前端风扇通过外轴连接，两个转子的支撑轴承位置做了明确的装配限位，还原实际发动机中双转子各自独立运转、互不干涉的结构特点，涡轮叶片的冷却通道结构也做了简化还原，能够直观展示高温燃气作用下涡轮叶片的冷却路径。尾部排气喷管采用收敛型结构设计，喷管调节片的铰接结构可直观展示排气截面调整的动作逻辑，帮助理解发动机推力调节的机械实现方式。

在设计思路上，整套装配结构优先保证各核心部件的相对位置精度与装配逻辑正确性，没有过度追求非关键部位的细节冗余，既能够完整展示喷气发动机的工作原理与结构组成，又控制了整体模型的复杂度，方便在不同配置的设备上打开查看、做剖切展示或者运动仿真。从安装边界来看，整套装配结构沿轴向的总长尺寸按照小型涡喷发动机的实际比例缩放，最大外径位于压气机后段与燃烧室连接位置，各连接法兰的螺栓孔位置、定位销孔尺寸都做了统一的基准设置，若要基于该装配结构做进一步的细节细化设计，可直接在现有装配基准上拆分零件、补充细节，不需要重新调整各部件的相对位置。在实际工程应用中，这类完整的装配结构还可用于维修培训场景，帮助新入行的机务人员快速熟悉发动机各部件的拆装顺序与连接关系，理解每个部件在整机工作循环中承担的功能，避免实际拆装过程中出现装配顺序错误、部件磕碰损坏的问题。针对结构设计从业者而言，该装配结构可作为航空动力类产品设计的参考模板，梳理大长径比旋转类装配体的同轴度控制方法、多级转子的支撑布局逻辑，以及高温部件的冷却结构设计思路，为同类旋转动力装备的结构设计提供可参照的装配逻辑框架。
