无人机用八角形铝合金蜘蛛顶结构件

这款八角形结构件是多旋翼无人机机架核心承载连接部件，日常作业中主要承担飞控核心板、减震组件与机架中心板的连接定位功能，在植保、测绘、巡检类工业无人机的动力传导链路里，是分散机臂拉力、抵消飞行振动的关键受力件。从实际装机场景来看，该部件安装在无人机机架中心区域的上下碳板之间，上表面贴合飞控减震球安装座，下表面与中心电源分配板定位贴合，八个边角的安装孔分别对应八根机臂的中心锁紧点位，能将单根机臂产生的升力、机动飞行时的侧向扭力均匀分散到整个中心架体上，避免局部应力集中导致的碳板开裂问题。

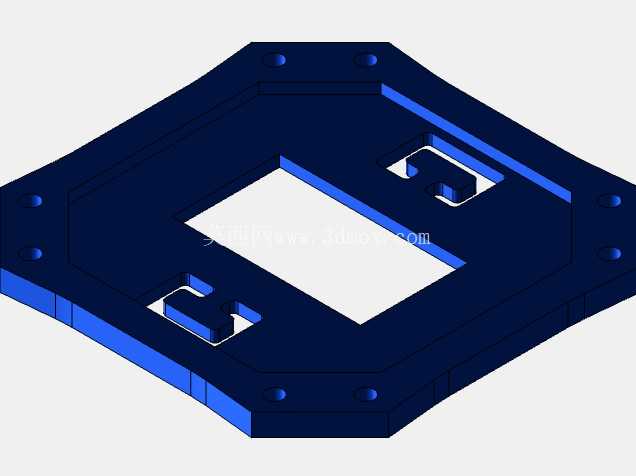

设计阶段最先敲定的是八角切边的外轮廓，没有采用常规圆形或方形中心座，是因为八根机臂沿圆周等分布置时，切边后的八角轮廓能刚好避让开机臂根部的走线槽与快拆卡扣，不会出现安装干涉，同时相比整圆形结构能切除四个边角的冗余材料，在不降低结构强度的前提下实现减重。中间的方形镂空并非单纯为了减重，这个区域是留给飞控模块的下沉安装空间，飞控板嵌入镂空区域后，整体重心能向机架中心平面下移2-3mm，对于提升无人机飞行姿态稳定性、降低PID调试难度有实际作用。

镂空区域周边的凹凸定位槽是设计时的细节考量，这些槽位刚好匹配减震球的固定卡扣，不需要额外打胶或者加装压片就能实现减震组件的快速卡装，日常维护更换减震件时不需要完全拆解中心架，能大幅缩短外场作业的维护时间。外沿均匀分布的8个沉头安装孔，孔位公差控制在±0.02mm范围内，能保证机臂安装后同轴度一致，避免出现机臂角度偏差导致的飞行偏航问题；沉头深度经过精确计算，锁紧螺丝安装后螺丝顶面与零件表面完全齐平，不会突出表面刮蹭上层安装的电池或者飞控线束。

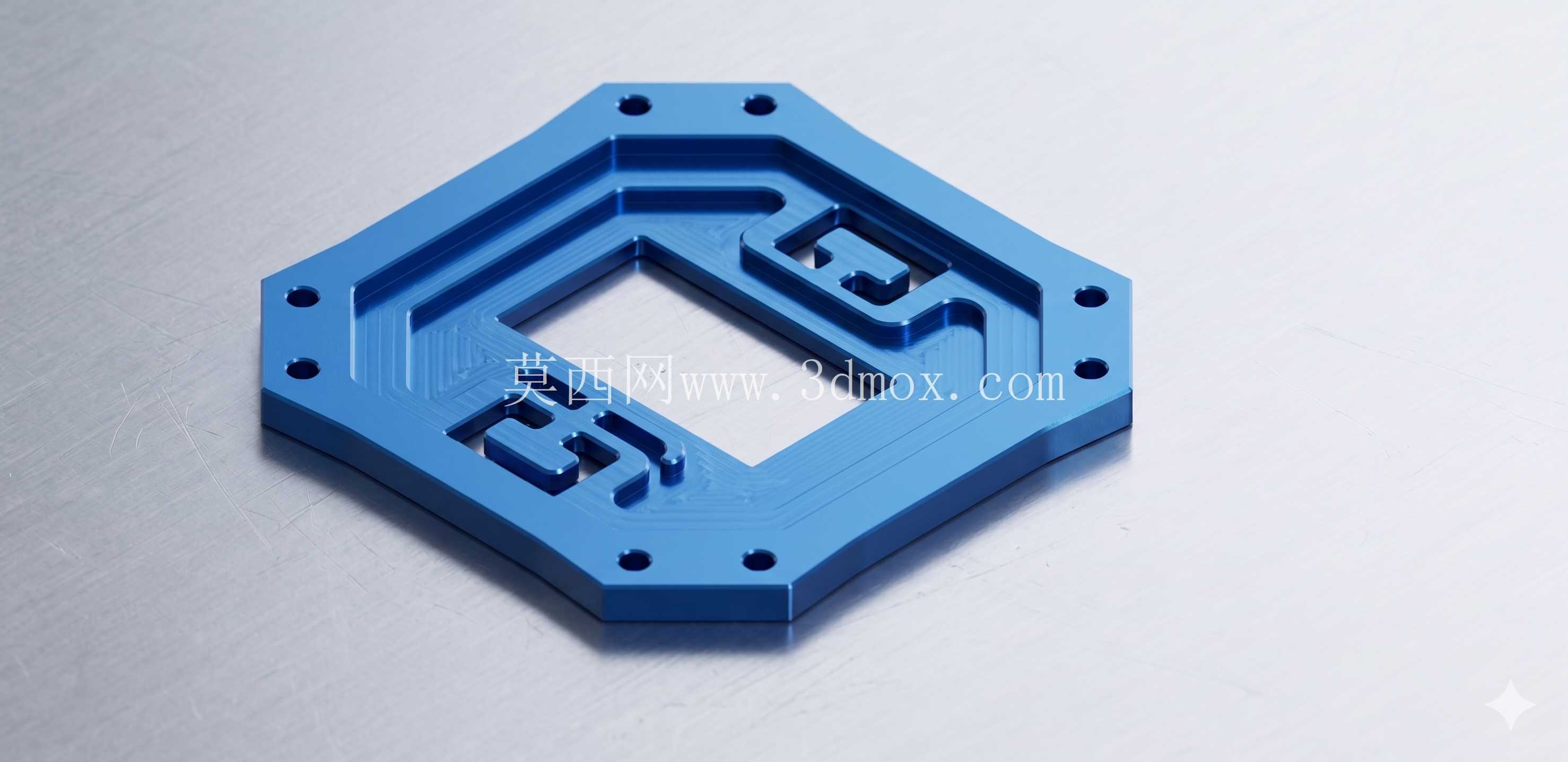

零件整体采用6061铝合金经CNC一体铣削成型，表面做蓝色阳极氧化处理，一方面提升铝合金表面的耐磨性能，避免频繁拆装导致的安装孔滑牙，另一方面氧化层能隔绝外界水汽，在高湿、沿海作业场景下不会出现锈蚀问题。从安装边界来看，零件最大对角尺寸适配常见的800-1200mm轴距八旋翼无人机，整体厚度控制在8mm，安装时上下层碳板的间距需要预留9mm的装配空间，中间方形镂空尺寸为40mm*40mm，可适配市面上绝大多数标准尺寸的工业级飞控模块。

结构强度校核阶段，针对每个安装孔位做了15kg的拉力模拟测试，零件最大变形量不超过0.1mm，完全能满足单根机臂最大12kg拉力的使用需求；零件边角做了R1.5的圆角过渡，没有尖锐棱角，一方面能避免安装时划伤操作人员，另一方面能减少飞行过程中棱角处产生的气流紊流，降低对下方GPS模块的信号干扰。零件表面的台阶式加强筋沿受力方向布置，从每个安装孔位向中心镂空区域延伸，在不增加零件整体厚度的前提下，大幅提升了零件的抗扭刚度，即使在无人机做急停、急转弯等大机动动作时，中心座也不会出现形变导致的飞控姿态解算偏差。

实际装机测试时，这款结构件相比传统的方形中心座重量降低了12g左右，对于对重量极其敏感的无人机来说，每减少1g无效重量都能提升约2s的续航时间，累计下来能让整机续航提升近半分钟，在长距离测绘、植保作业场景下，这个续航提升能覆盖更多作业面积。走线槽的预留位置刚好在加强筋的侧边，机臂的电源线、信号线可以顺着槽位规整布置到中心电源板，不会出现线束凌乱被螺旋桨打到的风险，同时规整的走线也能减少电源线对飞控、GPS信号的电磁干扰，提升飞行控制系统的抗干扰能力。
