无人机用C-RTK定位模块壳体结构设计

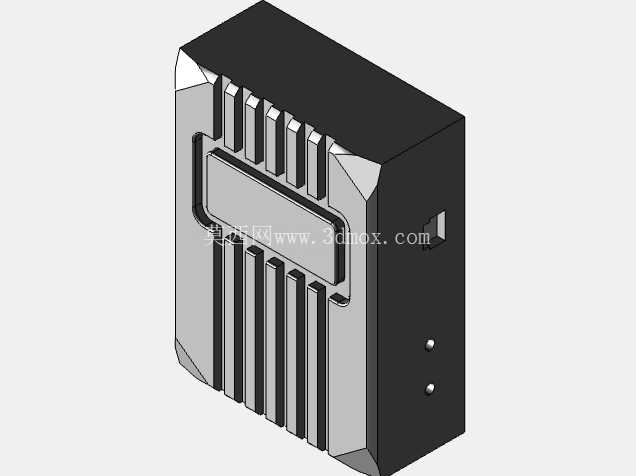

　　这款C-RTK 2hp定位模块的壳体结构，是针对无人机高精度导航定位场景开发的专用结构件，日常作业中主要承载RTK差分定位板卡、信号接收元件与配套供电电路，为内部精密电子元件提供可靠的机械防护与电磁屏蔽，保障无人机在航测、巡检、植保等作业场景下获得厘米级定位精度。从实际作业需求出发，结构设计阶段首先考虑了户外复杂工况的适配性，壳体主体采用分体式拼接结构，黑色侧壳与银灰色散热面通过侧边定位柱与紧固螺丝完成装配，侧边两颗外露的固定螺丝既保证了壳体拼接的结构强度，也方便后期运维时快速拆解检修内部板卡，无需破坏壳体密封结构。

　　散热面的多道平行肋条设计并非装饰结构，而是针对板卡上信号处理芯片的发热位置做的定向散热结构，肋条走向顺着无人机飞行时的气流方向布置，飞行过程中气流可顺着肋条间隙快速带走芯片工作产生的热量，避免高温环境下定位芯片出现温漂、信号失锁等问题，同时肋条结构也提升了散热面的结构刚性，在轻微磕碰时不会出现大面积凹陷损伤内部元件。壳体四个边角做了斜切包边处理，这一设计一方面是降低壳体边角的应力集中，避免装配或摔落时边角开裂，另一方面斜切结构也兼容快拆安装座的卡扣定位，模块安装到无人机机架时，可通过边角的定位斜面快速对齐安装位，减少装机时的对位调整时间。

　　壳体侧面预留的信号窗口位置，刚好对应内部RTK板卡的信号天线馈点位置，窗口处做了台阶式密封槽设计，装配时可嵌入密封胶条，阻挡户外作业时的雨水、粉尘进入壳体内部，满足IP54级别的防护要求，适配雨天、扬尘环境下的作业需求。从安装边界来看，壳体整体为规整的长方体结构，安装面的孔位间距严格匹配主流飞控的安装孔位标准，可直接固定在无人机顶板的预留安装位上，无需额外设计转接支架，壳体总厚度控制在较小范围内，不会遮挡无人机GPS天线的信号接收范围，同时壳体突出散热面的高度不会与无人机机臂、桨叶产生运动干涉，适配多旋翼、垂直起降固定翼等多种机型的安装空间要求。结构建模过程中，对壳体的壁厚做了均匀化处理，主体壁厚保持一致，避免压铸成型时出现缩痕、气孔等铸造缺陷，散热肋条的厚度与根部圆角做了优化，既保证散热面积足够，也避免压铸时肋条填充不满、成型后出现缺料问题。壳体内部设置了多道定位筋条，对应内部PCB板的安装孔位与边缘定位位置，板卡装入后可通过筋条完成预定位，无需额外打胶固定即可保证板卡不会在壳体内晃动，同时筋条也将板卡与壳体内壁留出了一定间隙，避免板卡上的贴片元件与壳体直接接触造成短路，也为板卡背面的散热提供了空气流通空间。

　　考虑到RTK模块需要经常与地面站进行数据交互，壳体侧边的接口位置做了下沉式设计，接口端面低于壳体外表面，插拔数据线时不会因为外力磕碰造成接口焊盘脱落，同时接口周围的凸台结构可兼容通用的防水数据线接头，提升户外使用的可靠性。在结构强度校核阶段，针对无人机作业时的振动工况，对壳体的螺丝柱位置做了加强筋设计，螺丝柱根部与壳体内壁通过三角筋连接，避免长期振动下螺丝柱出现断裂，壳体拼接面的止口结构做了错位设计，拼接后可形成迷宫式密封路径，即使不打密封胶也可阻挡大部分粉尘进入壳体内部，降低后期维护的清洁成本。
