弯针排针电气连接组件结构设计

这款弯针结构的排针连接组件，主要面向板对板垂直错位连接、板对线转接的工业电气场景，在工控主板、电源模块、伺服驱动接口、小型化智能设备内部的信号传输链路中应用广泛，区别于直针排针只能实现平行板或同平面对接的局限，弯针结构可以在两块存在高度差、水平偏移的PCB板之间完成稳定的电气导通，不需要额外增加转接排线或者转接头，能有效压缩设备内部的装配空间，在紧凑型控制器、嵌入式模块的布局设计中，这类弯针排针的选型合理性，往往直接决定了整机内部的走线整洁度与装配效率。

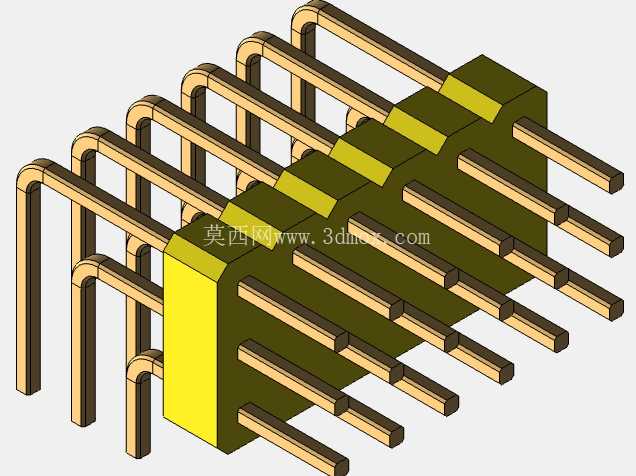

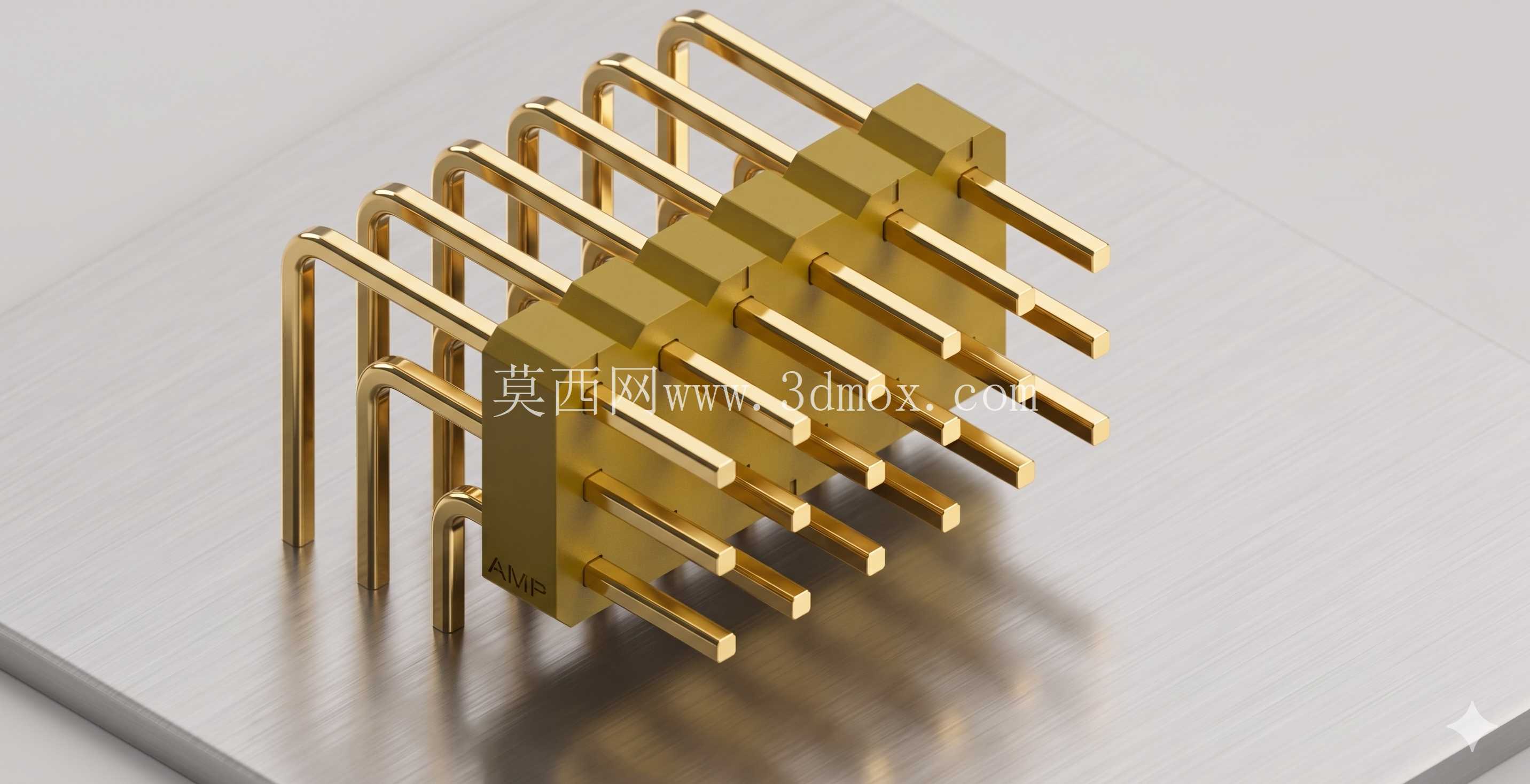

从功能特性上看，这款排针采用单排6Pin的针位布局，接触端子为黄铜基材表面镀金处理，接触阻抗低，能够稳定传输弱电流信号与小功率供电，针体的弯折角度控制为标准90度，弯折处做了圆角过渡处理，避免弯折应力集中导致的针体断裂或者接触不良，塑胶基座采用耐高温的工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、针位偏移的问题，基座上的针位孔位公差控制在±0.05mm以内，能够保证插针与对应母座对接时的顺畅度，不会出现卡滞、针脚弯折的情况。

设计过程中，首先需要明确对接场景的安装边界：针脚的直段长度要匹配PCB板的厚度，焊接端的针长预留1.2-1.5mm的过板焊接余量，保证焊锡能够充分包裹针脚，形成可靠的焊点；弯转后的水平段针长要匹配对接母座的插入深度，通常插入深度控制在3mm左右，既保证接触面积足够，又不会因为插入过深导致针头顶到母座底部的塑胶结构。塑胶基座的外形尺寸需要匹配板上的安装空间，基座两侧没有多余的定位凸台时，要在PCB封装上预留对应的丝印框，方便焊接时对位；如果需要带定位柱的结构，定位柱的直径要比PCB上的定位孔小0.1mm，方便装配时插入定位，同时避免过盈配合导致PCB被顶起。

实际选型应用时，还要考虑使用场景的振动工况，如果是应用在有持续振动的设备上，比如移动工业设备、车载电子模块，这类排针需要增加锁扣结构或者点胶加固，避免长期振动导致针脚接触松动；如果是应用在有腐蚀性气体的工业环境中，需要提升镀层的厚度，或者选择镀锡、镀镍的表层处理方案，避免针脚氧化导致接触电阻升高。建模过程中，针体的弯折部分要做等半径的圆角处理，还原真实五金冲压弯折的工艺特征，不能做成直角弯折，否则和实际加工工艺不符，会导致后续开模时出现工艺可行性问题；塑胶基座的分模线要设置在基座的侧面中间位置，避免分模线出现在针孔的配合面上，影响针脚的装配精度。

安装边界上，这类弯针排针焊接在PCB上之后，弯针方向的外侧需要预留至少5mm的操作空间，方便对接母座的插拔操作，不能在弯针出线方向布置过高的元器件，否则会导致母座无法正常插入；焊接端的PCB背面，焊点高度通常控制在0.5-0.8mm，背面的元器件布局要避开焊点位置，避免出现短路或者装配干涉。在信号完整性方面，这类排针的相邻针脚间距为标准2.54mm，能够满足常规低频信号的传输需求，如果是传输高速差分信号，需要调整针脚的定义，将接地针布置在信号针之间，减少信号串扰，不过这款模型对应的是常规通用型弯针排针，主要面向普通的IO信号、小功率供电的连接场景，不需要做特殊的阻抗匹配设计。

从结构可靠性角度看，针体和塑胶基座之间采用过盈压装的方式固定，针体上压有滚花结构，压入塑胶基座后能够承受至少5N的轴向拉力，不会出现针脚被拔出的情况；弯折部分的针体经过退火处理，有一定的韧性，在对接出现轻微偏斜时，不会出现针体折断的问题。日常装配过程中，需要注意弯针部分不能承受过大的侧向力，否则会导致针体变形，影响和母座的对接精度，批量生产时通常会采用载带包装，配合自动插件机完成贴片焊接，针体的直线度、塑胶基座的共面度都要满足自动贴装的精度要求，共面度偏差不能超过0.1mm，否则会出现部分针脚虚焊的问题。
