这款多针连接器采用混合载流设计,将2个大电流功率针脚与8个信号针脚集成在同一面板安装基座内,主要面向需要同时传输动力电源与控制信号的紧凑型设备接线场景,常见于航模舵机回路、小型伺服驱动单元、低压照明控制回路等需要在有限安装空间内完成多线路对接的场合,能有效减少设备面板上的接插件开孔数量,简化装配工序。从结构设计逻辑来看,大电流针脚采用黄铜镀金工艺,接触端做了圆弧导向处理,插接时能自动校正微小的对位偏差,避免硬插导致的针脚弯折,其额定连续载流能力为30A,短时间峰值载流可达60A,足以覆盖小型直流电机、舵机驱动等负载的瞬时启动电流需求;8个小直径信号针脚均匀排布在两个功率针脚之间,单针连续载流5A,峰值7A,可同时传输多路控制信号、反馈信号或者低压供电回路,针脚间距经过严格计算,在满足爬电距离要求的前提下尽可能压缩整体体积,适配500V直流电压下的绝缘要求。

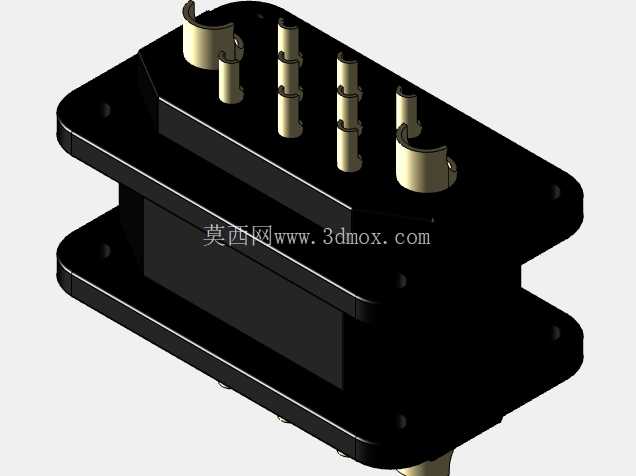

安装结构上采用法兰式面板固定设计,基座两侧预留了两个对称的安装孔位,可通过M3规格的螺丝直接固定在设备面板或者安装支架上,安装孔中心距与常见的同规格功率连接器保持兼容,方便现有设备的替换升级;插接端的外壳做了梯形防呆设计,公头母头对接时只有唯一的对位方向,能彻底避免插反导致的针脚短路或者信号错接问题,外壳采用耐高温的工程塑料注塑成型,具备一定的抗冲击能力,能适应日常使用中的轻微磕碰。从建模细节来看,模型完整还原了连接器的公头母头配对结构,包括针脚的伸出长度、基座的倒角细节、安装孔的沉台结构、插接导向面的斜度都按照实际实物比例还原,可直接用于设备面板的开孔避让设计、装配干涉检查,也可用于产品宣传的渲染素材。

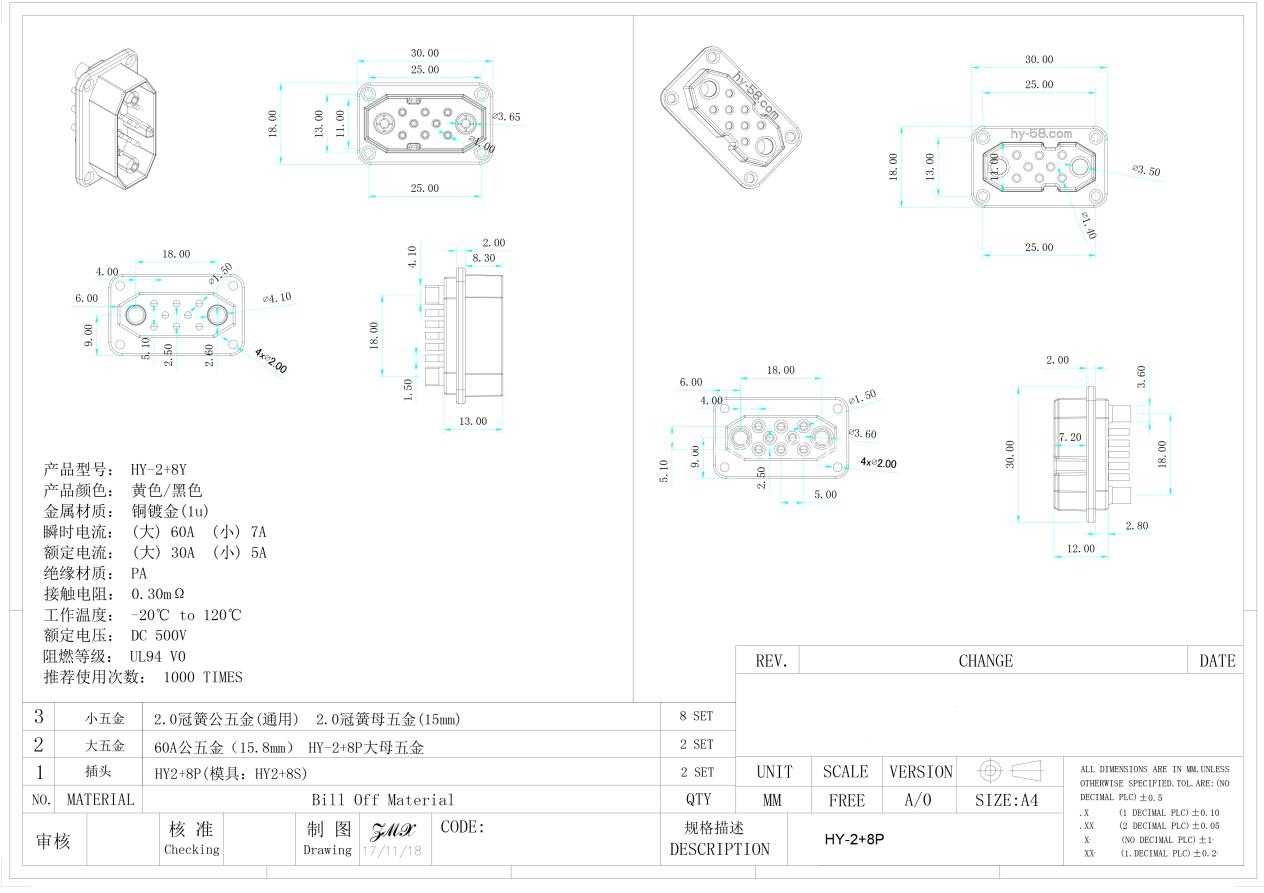

需要注意的是,该模型未标注全尺寸公差,在用于实际生产开模或者高精度装配场景时,需要结合实际物料的尺寸公差做适配调整,尤其是针脚的接触高度、安装孔的位置度公差,需要根据实际供应商的物料规格做校核。在实际选型使用时,要根据负载的持续工作电流选择合适的线径,大电流针脚建议搭配12AWG以上的硅胶线,信号针脚可搭配22AWG左右的信号线,焊接时要注意控制焊接温度,避免高温传导到针脚根部导致塑料基座受热变形,影响插接精度;面板安装时要在基座与面板之间加装橡胶密封垫,可提升户外或者多尘场景下的防护能力,避免灰尘或者水汽进入接插件内部导致接触不良。
这类混合载流连接器相比分开布置功率接插件和信号接插件的方案,能减少一半的面板开孔,同时降低接线时的错接概率,在小型化设备、便携设备、航模产品中应用十分广泛,其结构设计也充分考虑了反复插拔的耐用性,针脚接触部位采用弹性接触结构,正常使用下可承受数百次的插拔循环而不出现接触电阻超标的问题。
