六自由度动态飞行模拟训练装置结构设计

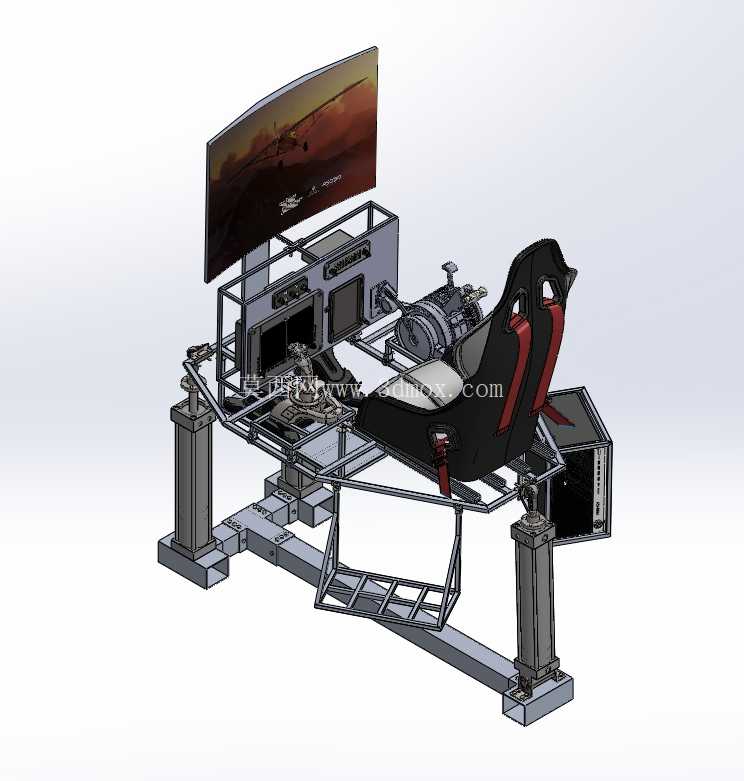

　　从结构布局来看，整套装置采用分层式承载设计，底部为六自由度运动平台的固定基座，采用矩形钢管拼焊成网格状框架结构，基座底部预留了M16规格的膨胀螺栓安装孔位，单组安装孔的中心距偏差控制在±0.2mm以内，整套设备安装完成后整体占地边界为长2.4m、宽1.8m、高1.9m，对安装场地的地面承重要求不低于每平方米500kg，预留的伺服缸检修空间不小于基座周边0.6m，避免后期维护时出现操作空间不足的问题。这套动感飞行模拟装置的核心应用场景覆盖民航飞行员初始训练、通航飞行爱好者实操体验、航空院校飞行原理教学三大板块，区别于桌面级简易飞行模拟外设，整套装置通过底部六组电动伺服缸的协同伸缩，可复现飞行器起飞抬轮、巡航颠簸、进近着陆、侧风修正等全飞行阶段的姿态变化与过载反馈，解决传统静态模拟设备无法还原体感反馈的痛点，让使用者能通过前庭感知与视觉反馈的同步匹配，建立更贴近真实飞行的操作肌肉记忆。

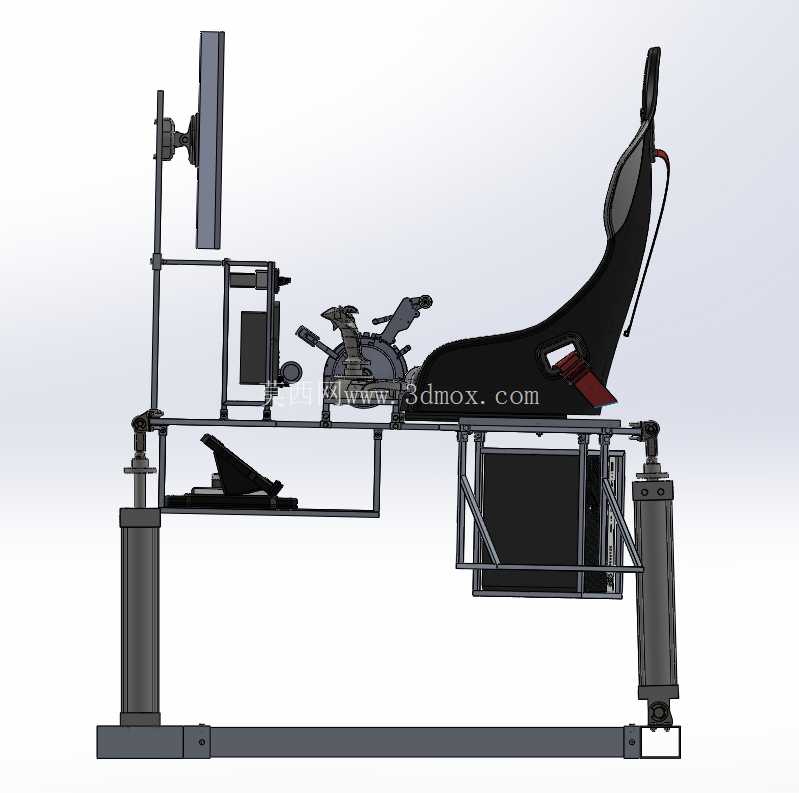

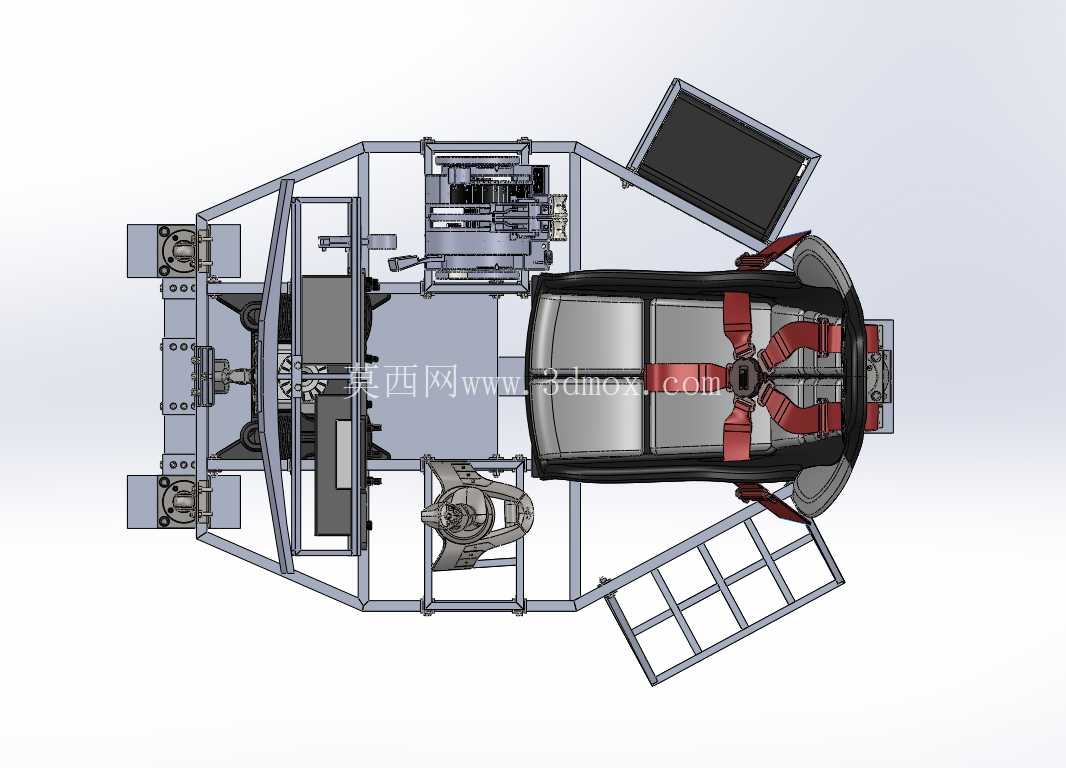

　　上部承载框架分为三个功能区域，最前端为显示支架安装位，采用可调节角度的方管支架结构，可适配32-49寸曲面显示器的安装需求，支架预留了通用VESA安装孔位，可根据使用者的坐姿视线高度调整屏幕俯仰角度，保证视场角覆盖水平120度范围，匹配模拟飞行时的视野需求；中部为操纵机构安装区，预留了飞行摇杆、油门控制台、脚舵、多功能仪表面板的安装定位孔，所有安装位均采用模块化设计，可根据不同机型的操纵布局调整组件位置，既可以还原通用塞斯纳机型的操纵布局，也可更换组件适配战斗机、民航客机的操纵界面配置；后部为模拟座舱安装位，采用轻量化赛车座椅作为承载主体，座椅靠背预留了四点式安全带的安装固定点，可在平台做大幅度俯仰、侧倾动作时保证使用者的身体固定，座椅前后调节行程达到150mm，可适配不同身高的使用者操作需求。

　　设计过程中重点考量了运动平台的动态响应匹配逻辑，六根伺服缸的铰接点位置经过反复运动仿真验证，保证平台在做俯仰±25度、滚转±20度、升降±150mm的动作范围内，所有管线不会出现拉扯干涉，框架结构不会出现应力集中点；框架主体采用40403mm的方管焊接成型，焊接完成后做整体去应力退火处理，避免长期受交变载荷出现结构变形，所有铰接位置均采用带自润滑轴承的关节轴承连接，配合间隙控制在0.1mm以内，既保证动作的顺滑度，也避免长期运动出现连接松旷导致的姿态反馈偏差。

　　操纵区域的台面采用1.5mm厚的冷轧钢板折弯成型，台面下方预留了航电仿真模块、信号采集板卡的安装空间，所有走线均通过框架内部的穿线孔排布，避免外部走线被运动部件剐蹭，同时也保证整体外观的整洁度；平台的运动控制模块单独安装在座椅侧方的独立电控箱内，电控箱预留了散热通风孔，同时做了电磁屏蔽处理，避免伺服驱动器的信号干扰操纵输入设备的信号传输。在细节设计上，座椅两侧预留了操作手柄、通讯耳麦挂钩的安装位，脚踏位置设置了防滑花纹钢板，避免使用者操作时脚滑；显示支架的后方预留了主机安装位，可容纳标准ATX规格的仿真主机，主机安装架设置了减震橡胶垫，避免平台运动时产生的振动导致主机硬件接触不良。整套结构的设计重心始终围绕体感反馈与真实飞行场景的匹配度，没有多余的装饰性结构，所有构件的选型都优先考虑耐用性与维护便捷性，比如所有连接螺栓均采用8.8级以上的高强度螺栓，外露的金属表面都做了喷塑防锈处理，可满足长期高频次使用的需求；在运动边界的设计上，特意预留了15%的动作余量，避免极限位置出现机械硬碰撞，同时在每个伺服缸的伸缩极限位置都设置了软限位与硬限位双重保护，保证设备运行的安全性。
