轮式动力伞飞行器机架结构设计方案

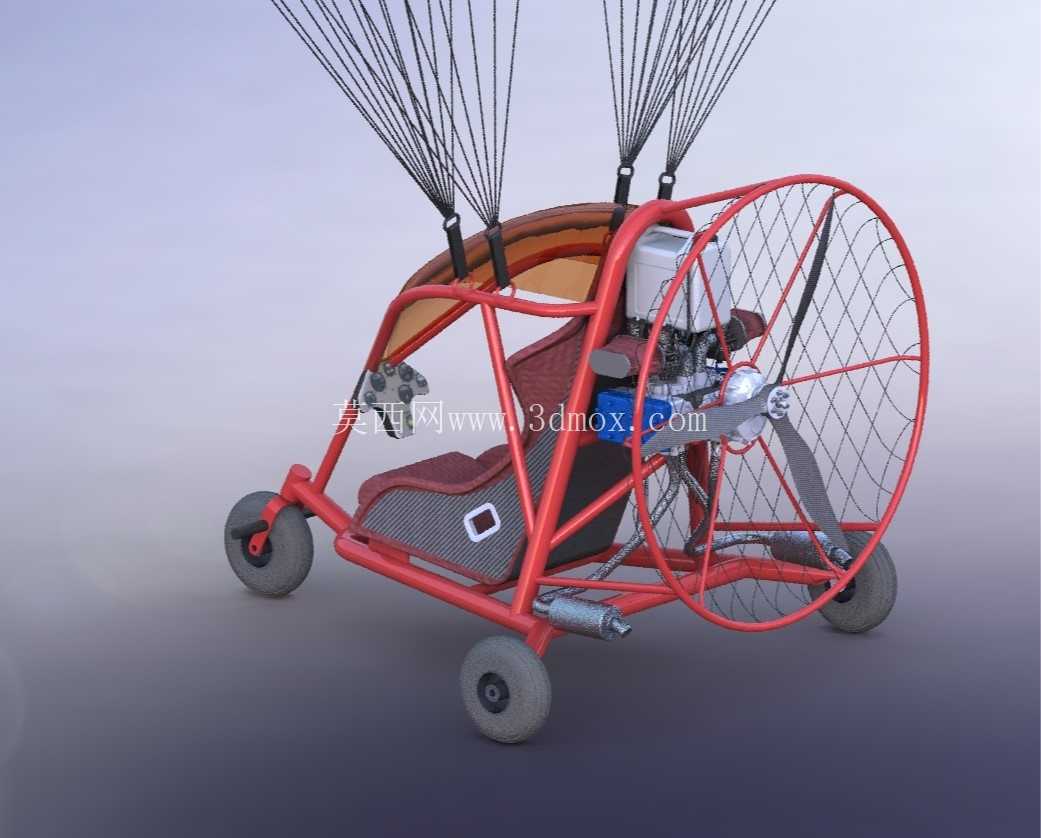

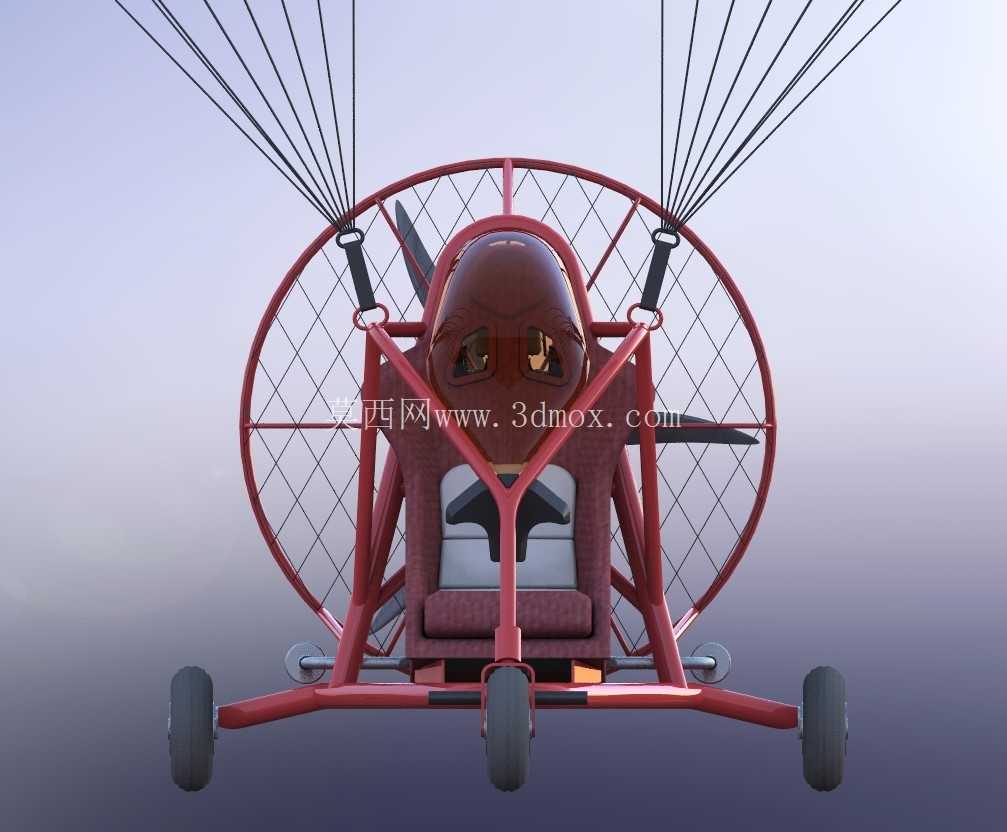

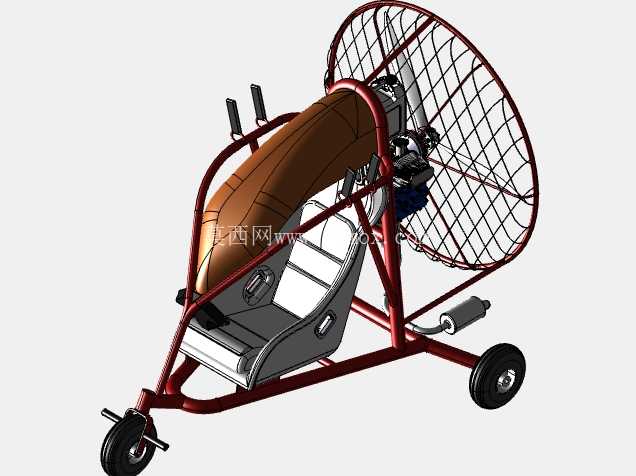

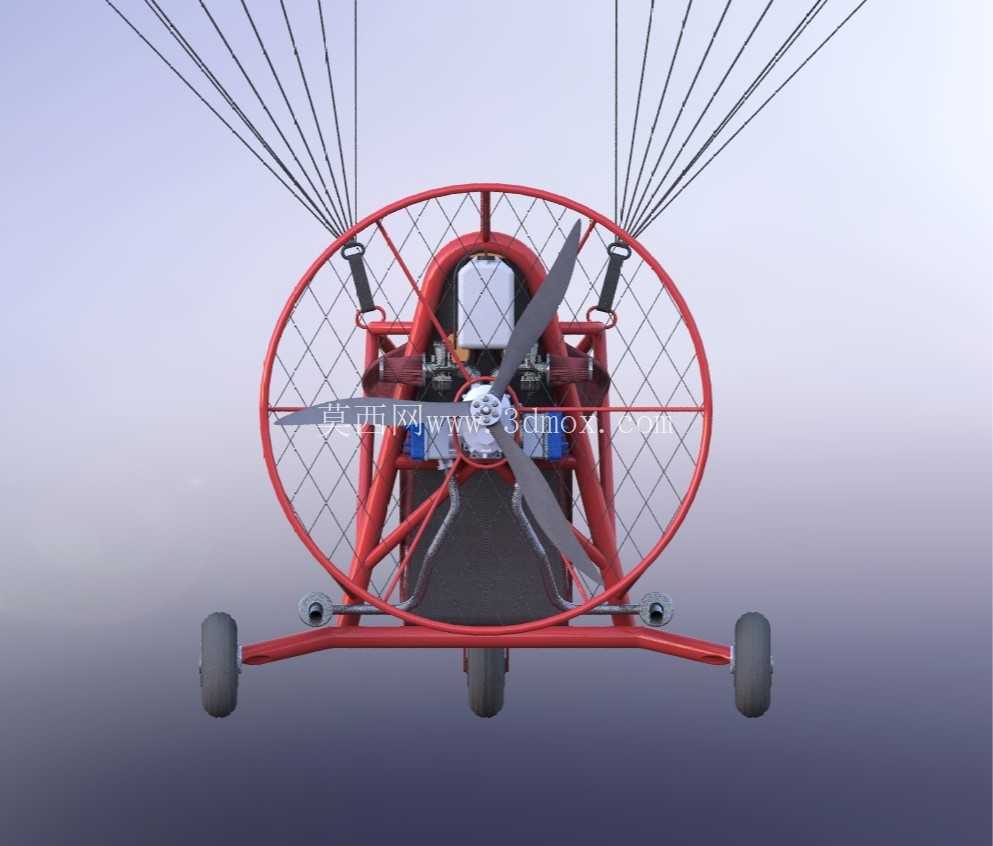

　　这套轮式动力伞的三维结构设计，核心围绕低空休闲飞行、短途低空作业场景的实际使用需求展开，区别于传统背式动力伞，轮式结构大幅降低了起降对操作人员的体力要求，也能适配更复杂的非铺装草地、硬土路面起降场景，在低空航拍、农林巡护、休闲飞行体验等场景中都有明确的使用空间。从结构布局来看，整体采用后置动力单元的设计思路，大直径螺旋桨布置在座椅正后方，外围设置环形防护网笼，一方面避免伞绳卷入螺旋桨引发飞行事故，另一方面也能在地面转运、停放过程中防止人员误触转动的桨叶，防护笼采用辐条式支撑结构，在保证结构强度的前提下尽可能降低自重，减少飞行过程中的无效载荷。

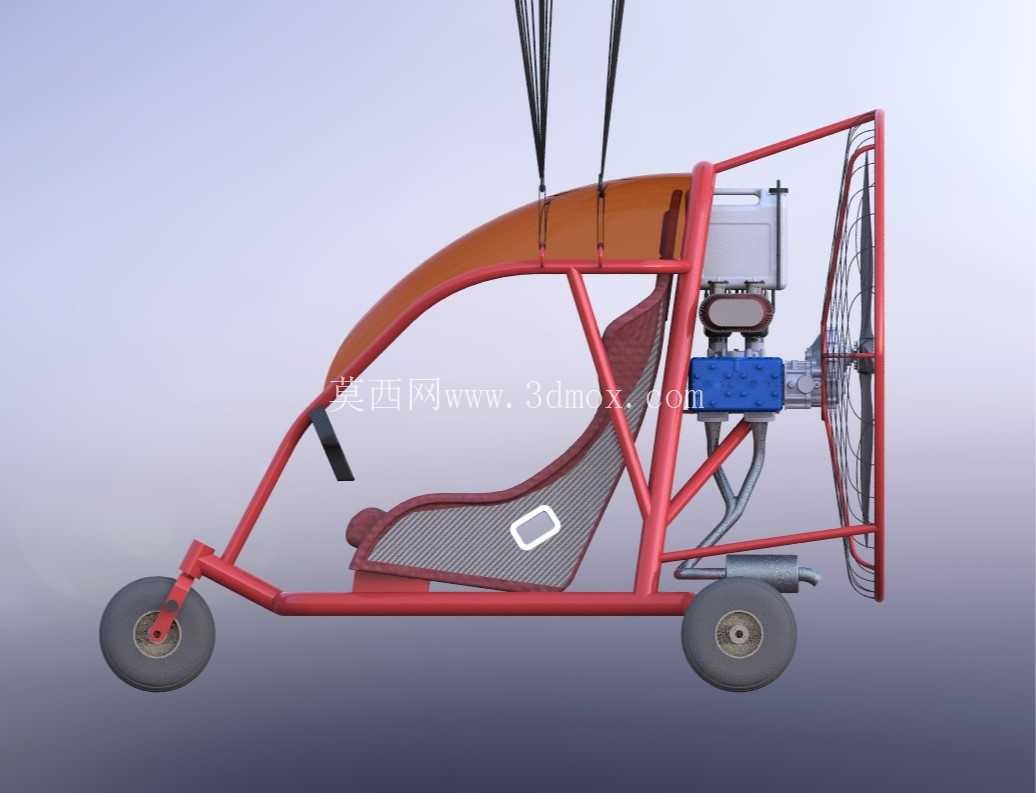

　　起落架采用前三点式轮组布局，前轮为转向轮，两个后轮对称布置在主框架两侧，轮组通过短轴与主承力框架连接，没有设置复杂的减震结构，依托框架管材本身的形变余量吸收起降过程中的冲击，这种设计既控制了整体重量，也降低了日常维护的复杂度，适配低空低速飞行器的起降冲击载荷特性。主承力框架采用圆管焊接式桁架结构，管材选型围绕承重需求做了差异化设计，座椅安装位、动力单元固定位、伞绳挂接位这几个核心承力点都做了局部加强，通过斜向支撑管分散集中载荷，避免飞行过程中框架出现应力集中导致的结构失效。

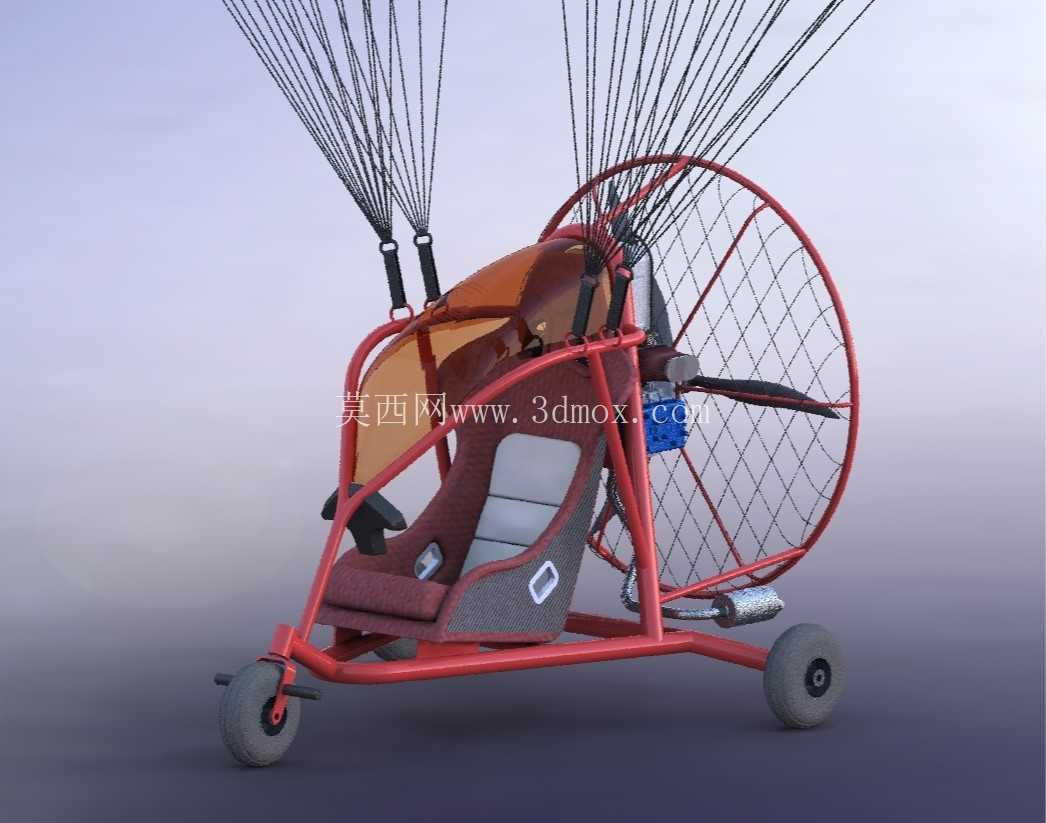

　　座椅采用凹陷式包裹设计，贴合人体坐姿的背部、臀部支撑曲线，能在飞行过程中给操作人员提供足够的支撑，降低长时间飞行的疲劳感，座椅下方预留了小型储物空间，可以放置航拍设备、应急工具等小型载荷。伞绳挂接点设置在防护笼上方的框架顶端，左右对称布置挂点，保证伞翼拉力的作用线与整机重心重合，避免飞行过程中出现偏航力矩，挂点位置做了高度优化，确保地面滑跑阶段伞翼能顺利充气展开，不会出现伞绳缠绕框架的问题。动力单元的安装座设置了可微调的安装角度，能根据实际配平需求调整螺旋桨的推力线角度，抵消不同载荷下的重心偏移，保证飞行过程中的俯仰稳定性。

　　整机的安装边界做了明确的尺寸控制，整体宽度控制在两轮外侧间距不超过两米，高度从地面到防护笼顶端不超过两米二，长度从前轮最前端到螺旋桨最后端不超过两米，这个尺寸既能保证地面转运时可以通过常规的院门、库房通道，也能在拆解后放入普通皮卡的货厢运输，不需要特殊的大型转运设备。设计过程中重点考量了结构的维护便捷性，所有的管材连接节点都采用外露式设计，日常检查焊缝、紧固件状态时不需要拆解额外的覆盖件，轮组、螺旋桨、动力单元这些易损部件都采用快拆式固定结构，现场更换备件不需要复杂的专用工具。另外在框架的前部两侧预留了小型设备安装位，可以根据使用需求加装航拍云台、小型播撒设备等作业附件，不需要对主框架做二次打孔改装，避免破坏主结构的强度。整个结构没有多余的装饰性覆盖件，所有构件都承担明确的结构功能，自重控制在合理区间，搭配对应推力的动力单元后，能满足单人加少量作业载荷的飞行需求，起降滑跑距离控制在极短范围内，对起降场地的平整度要求很低，适配野外作业的实际使用条件。
