欧式安全门锁高精度三维结构设计

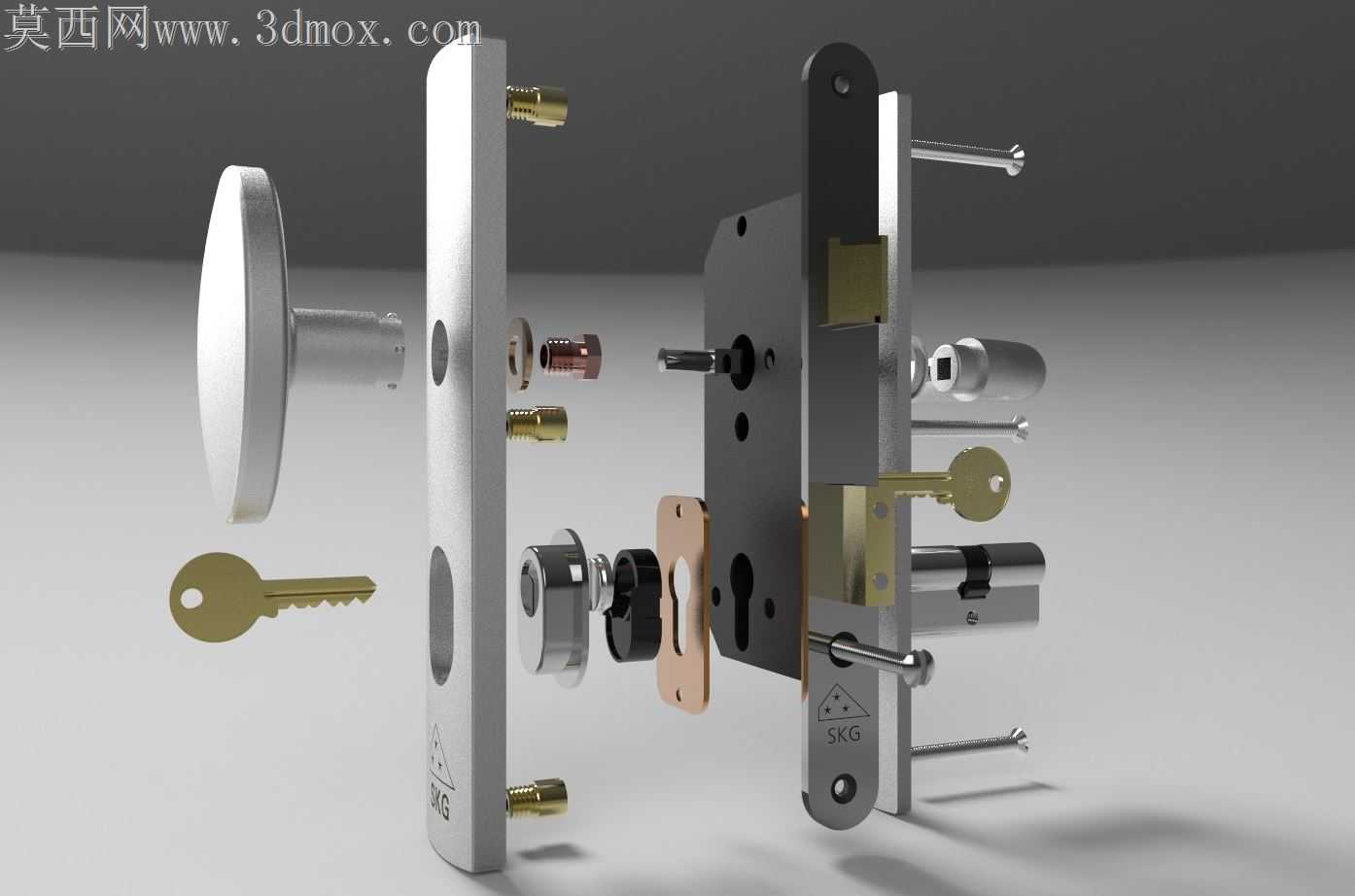

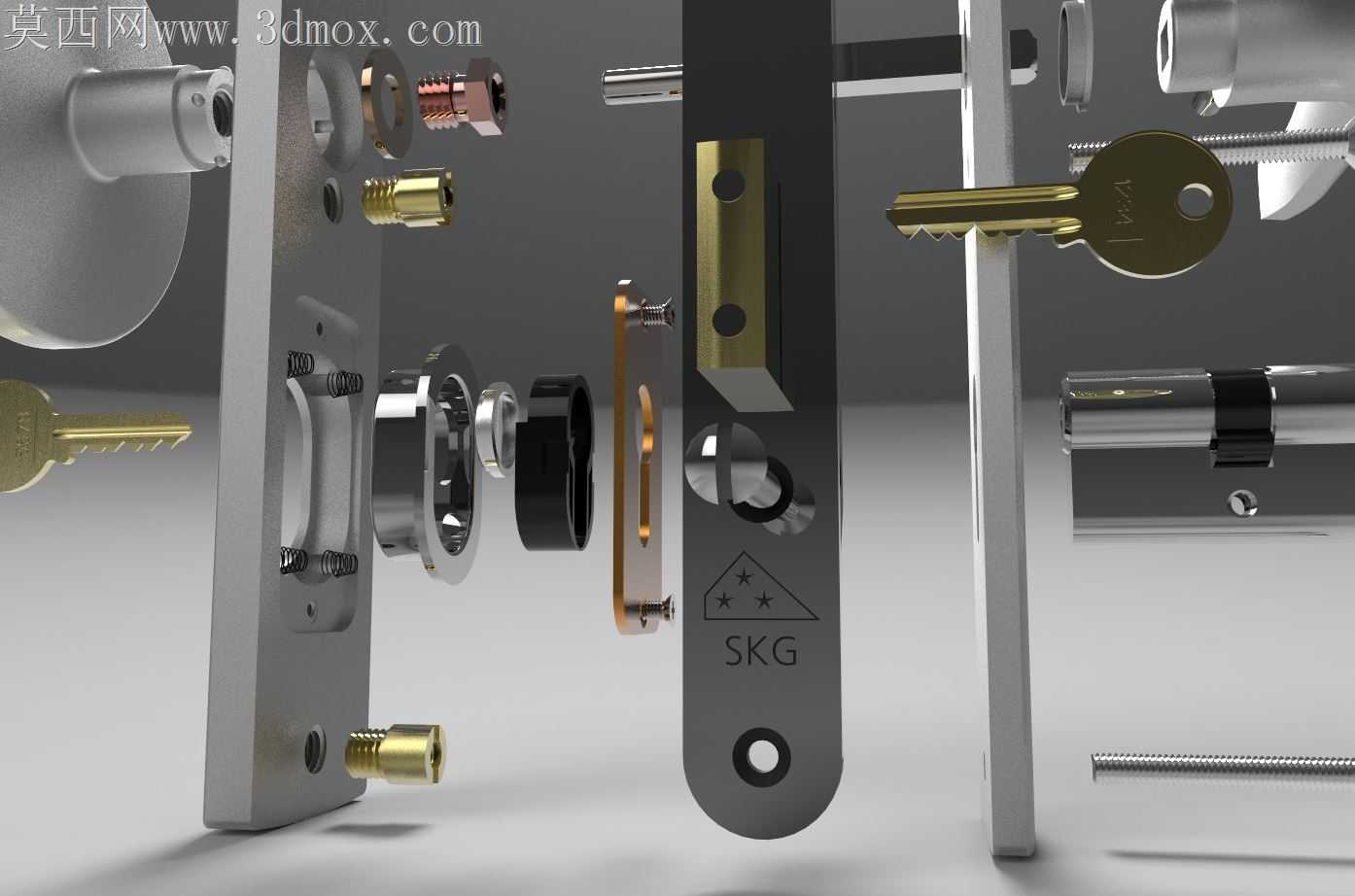

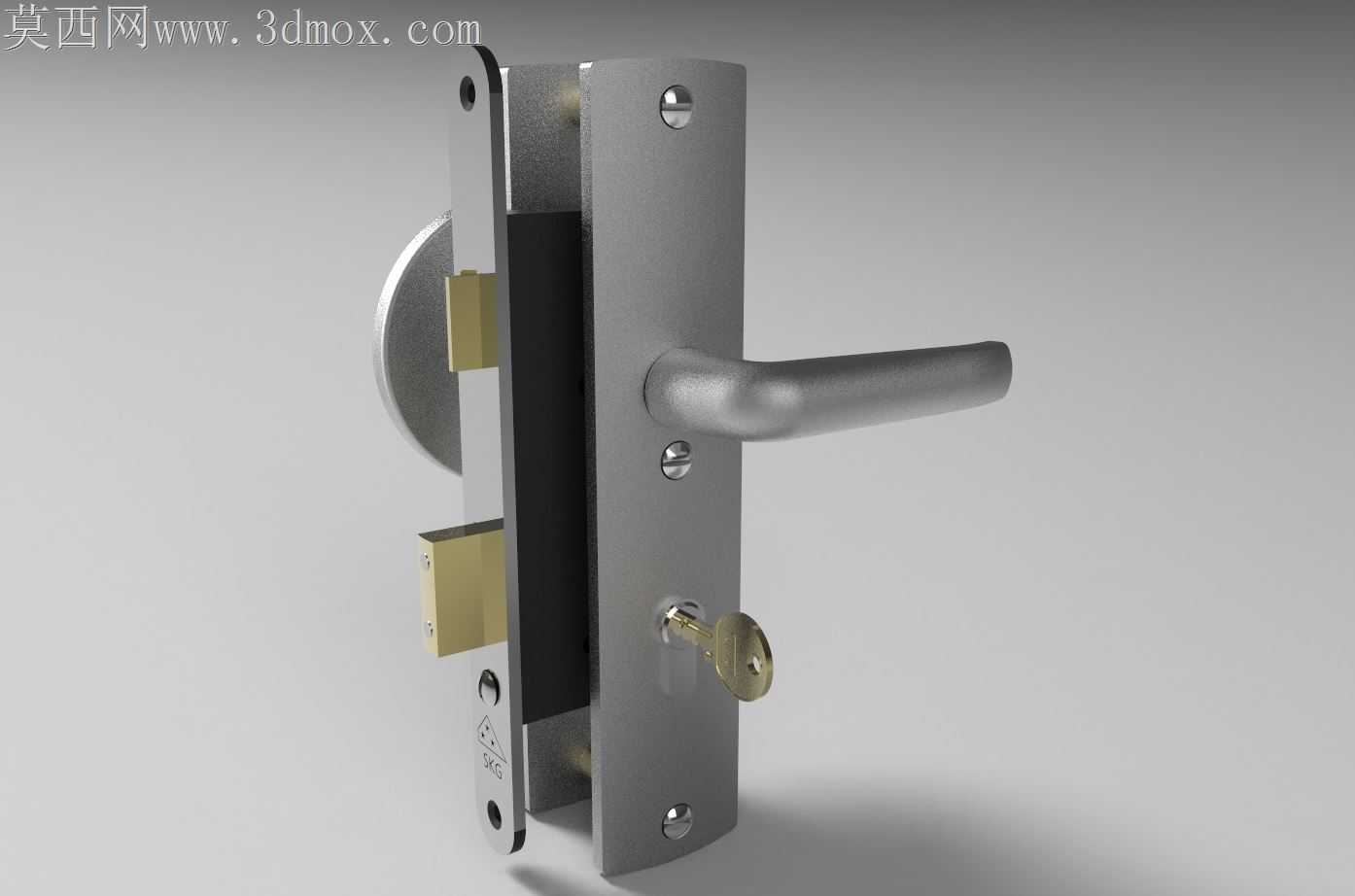

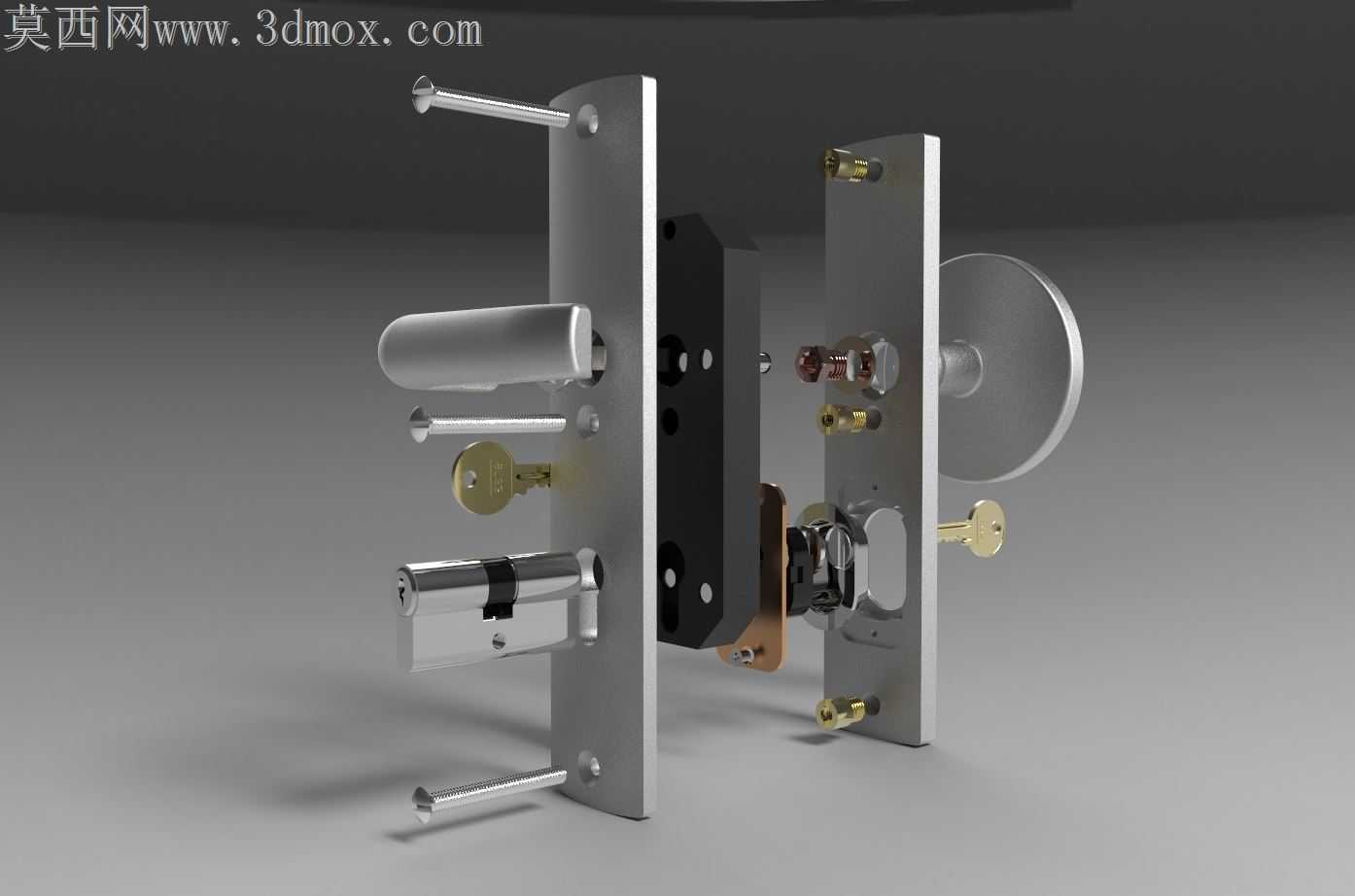

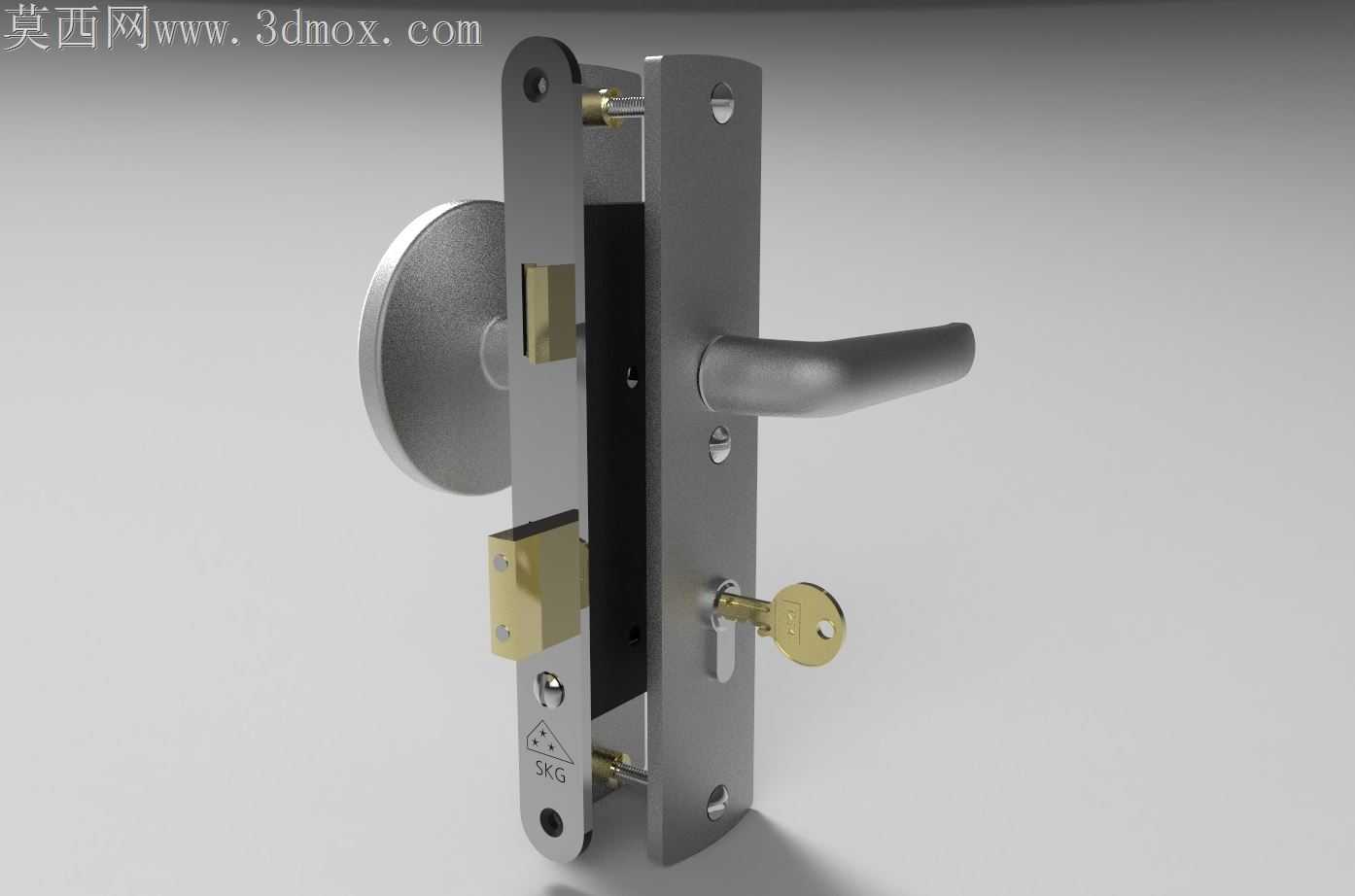

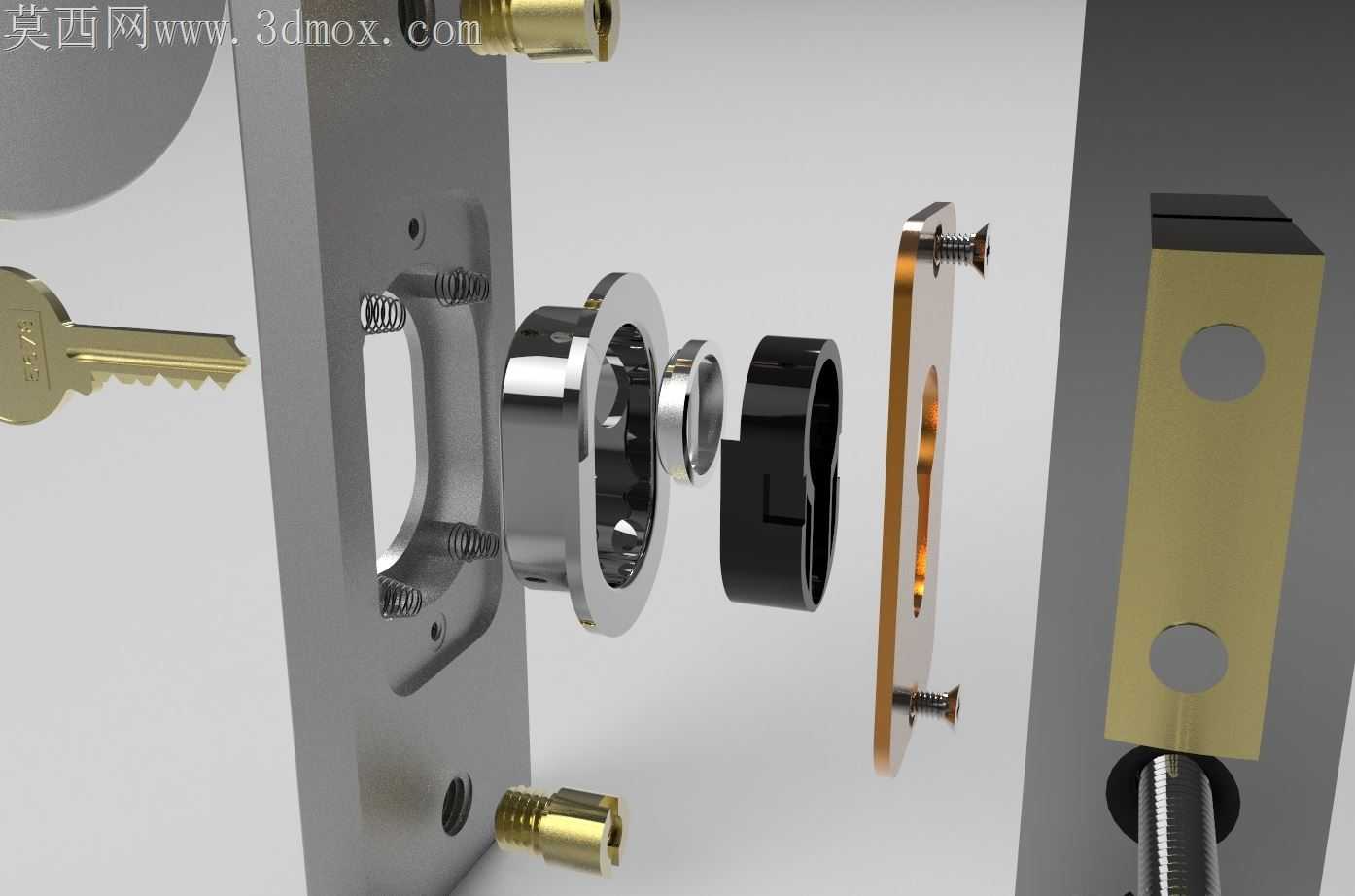

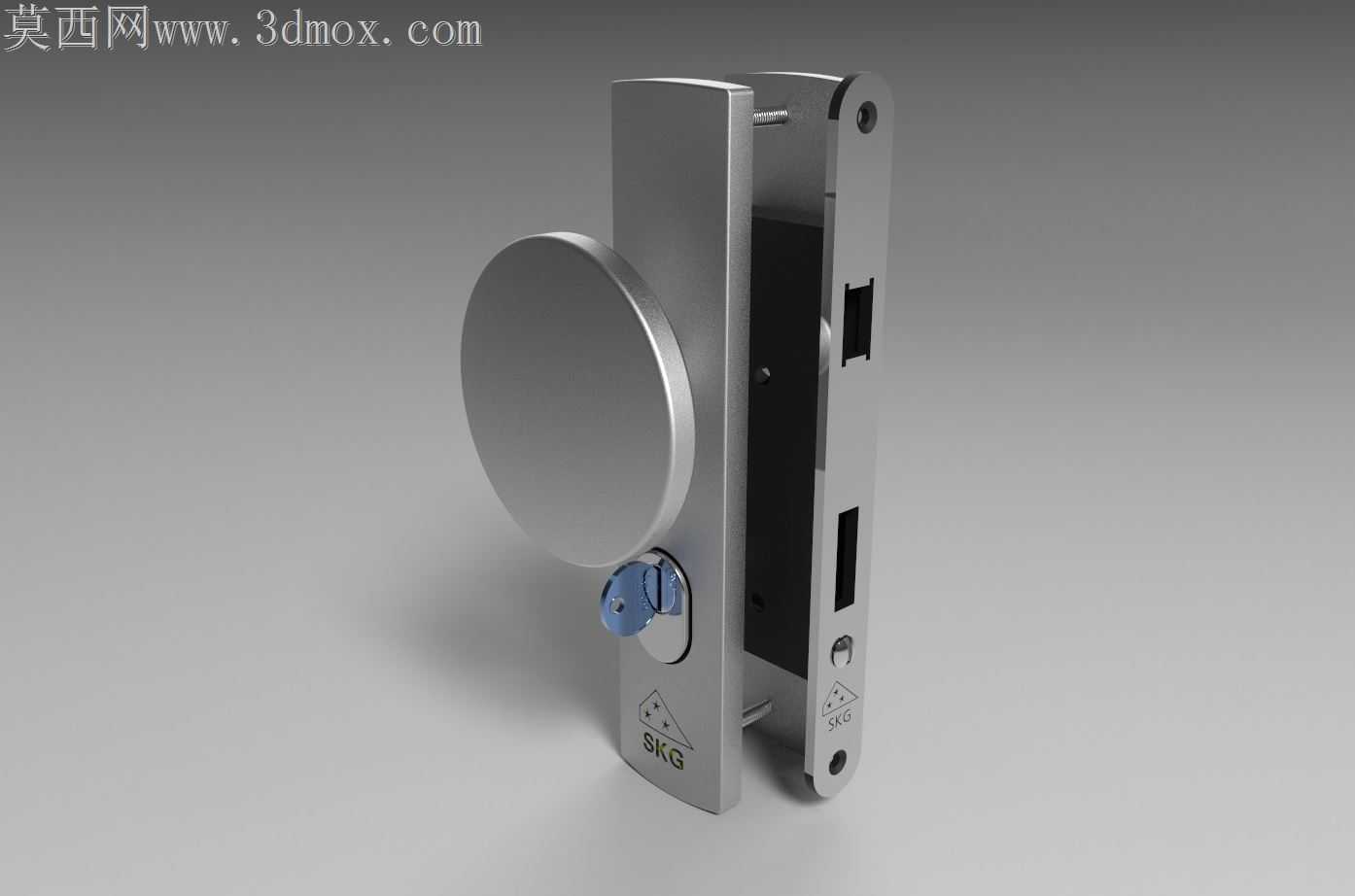

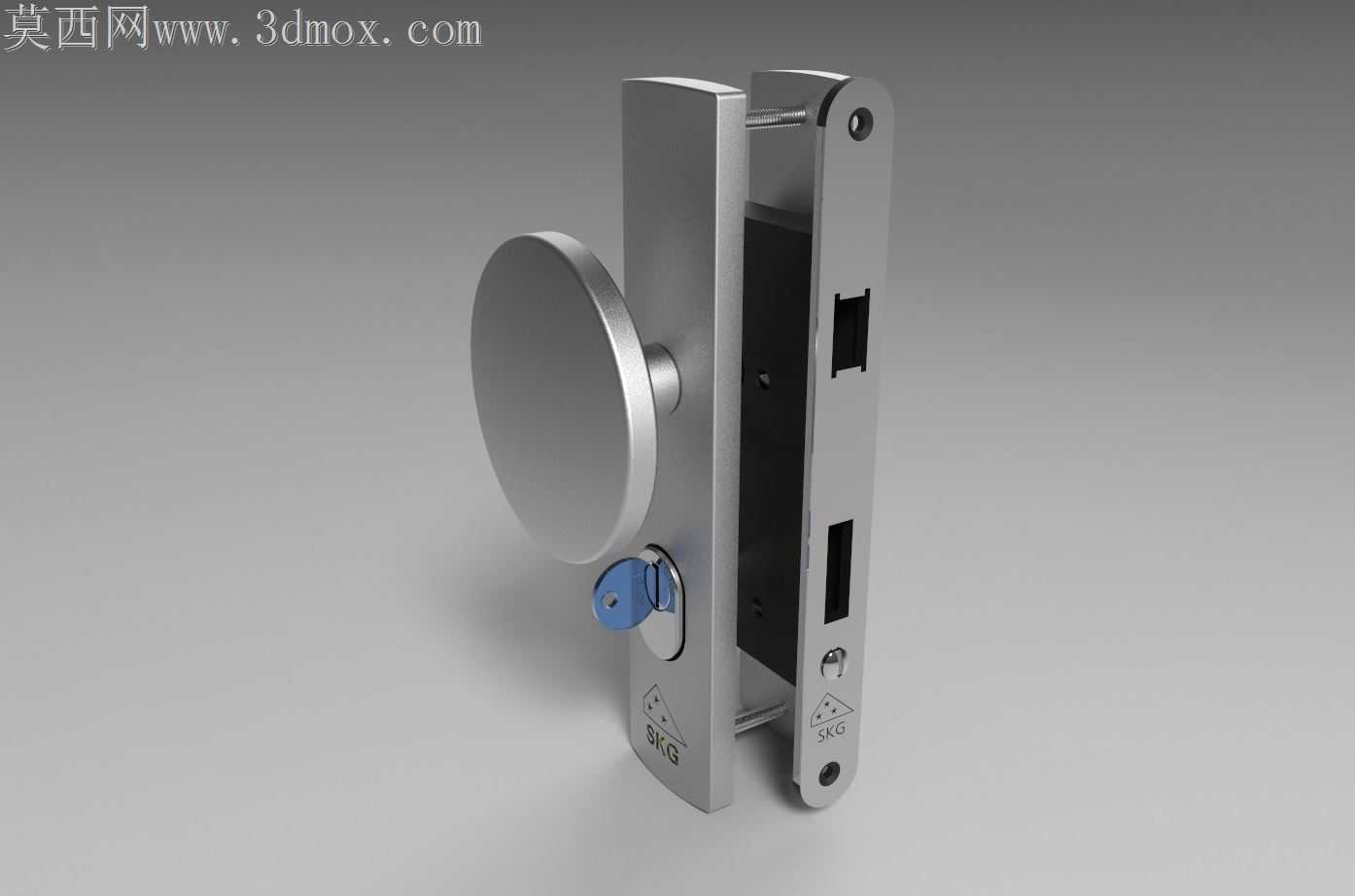

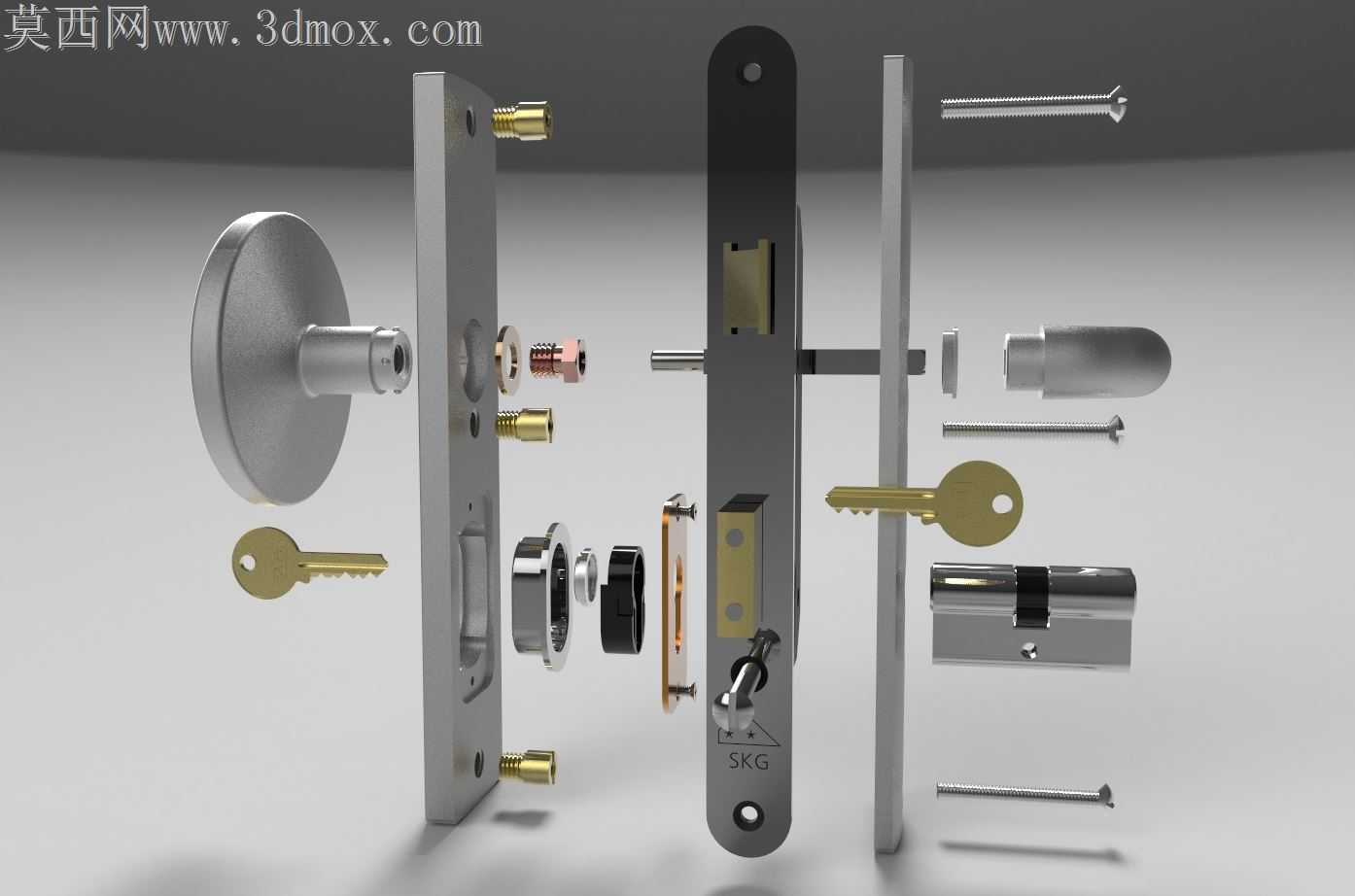

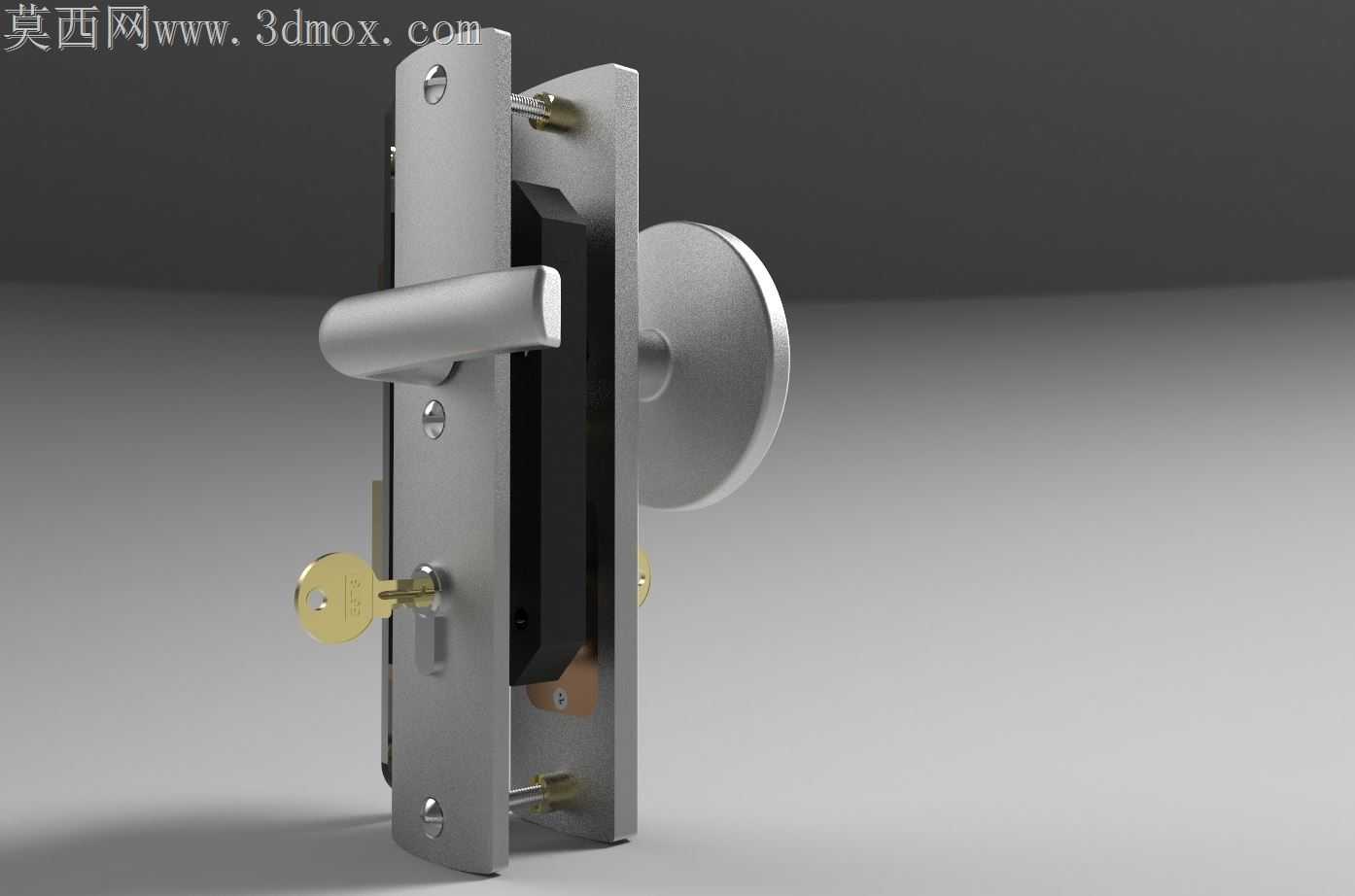

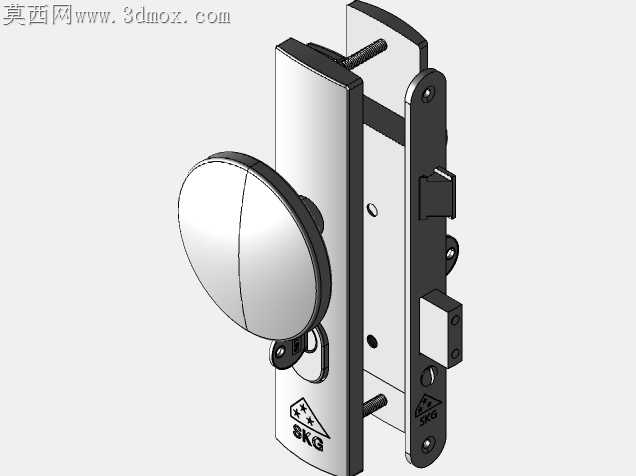

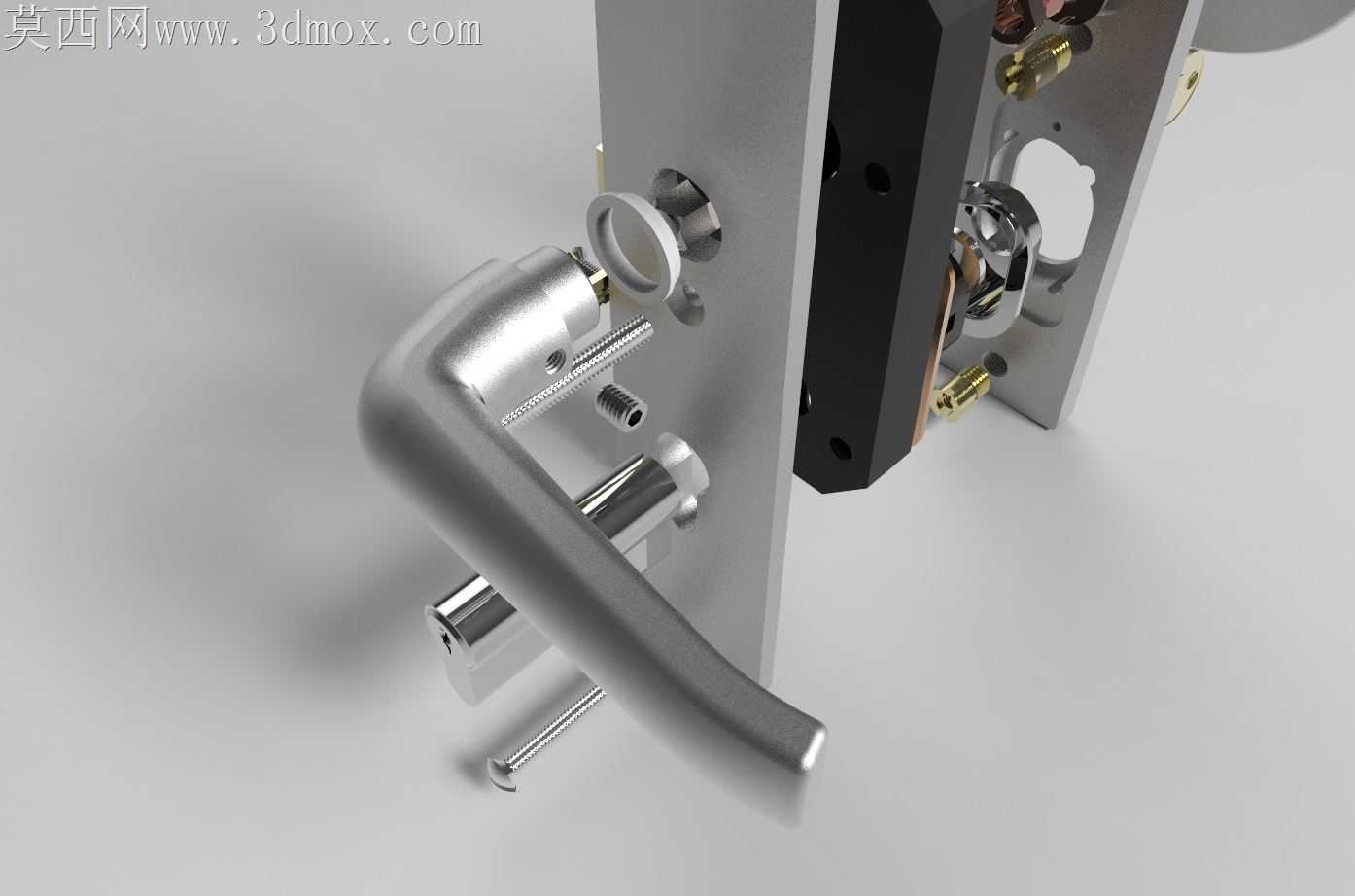

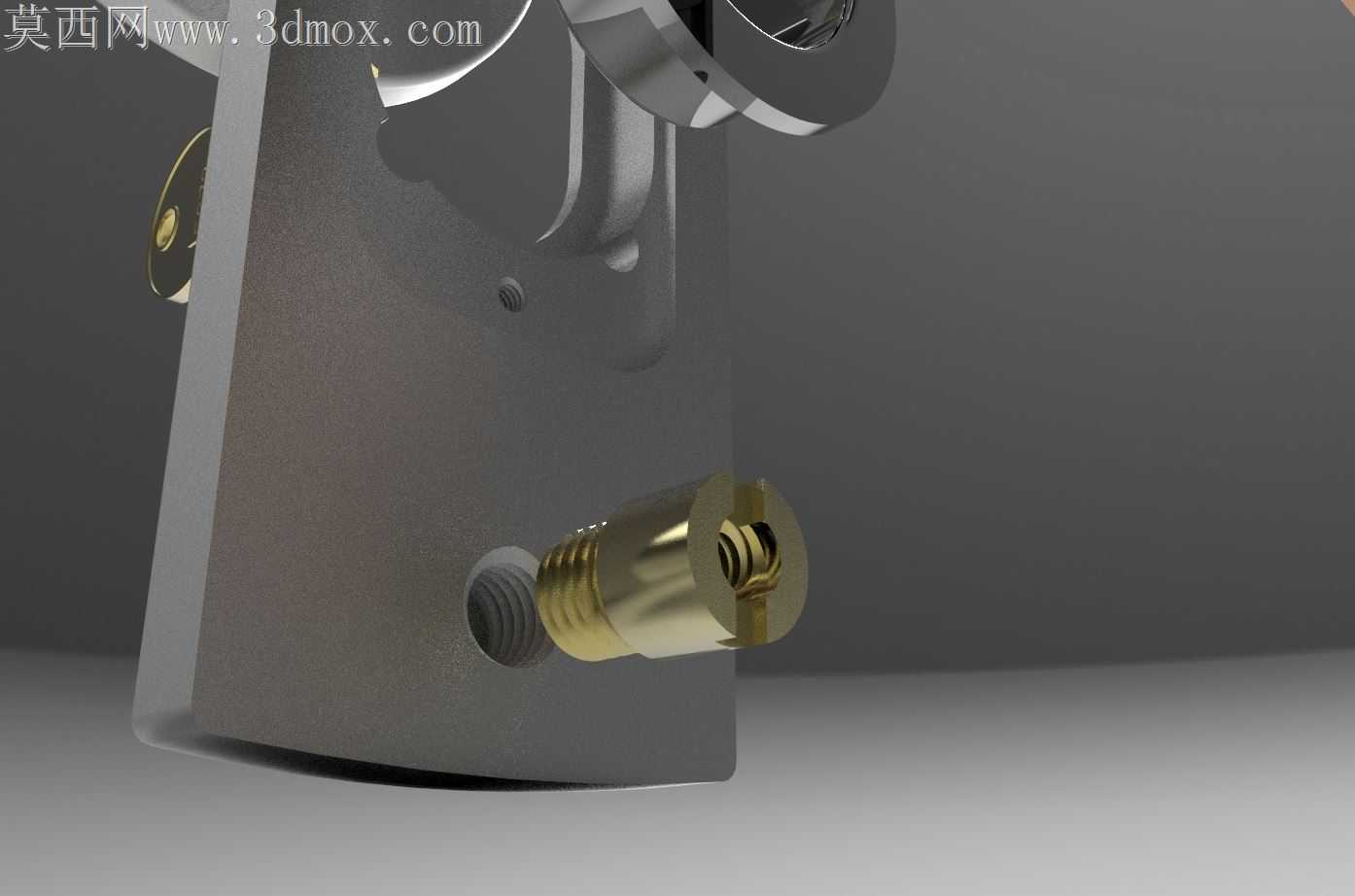

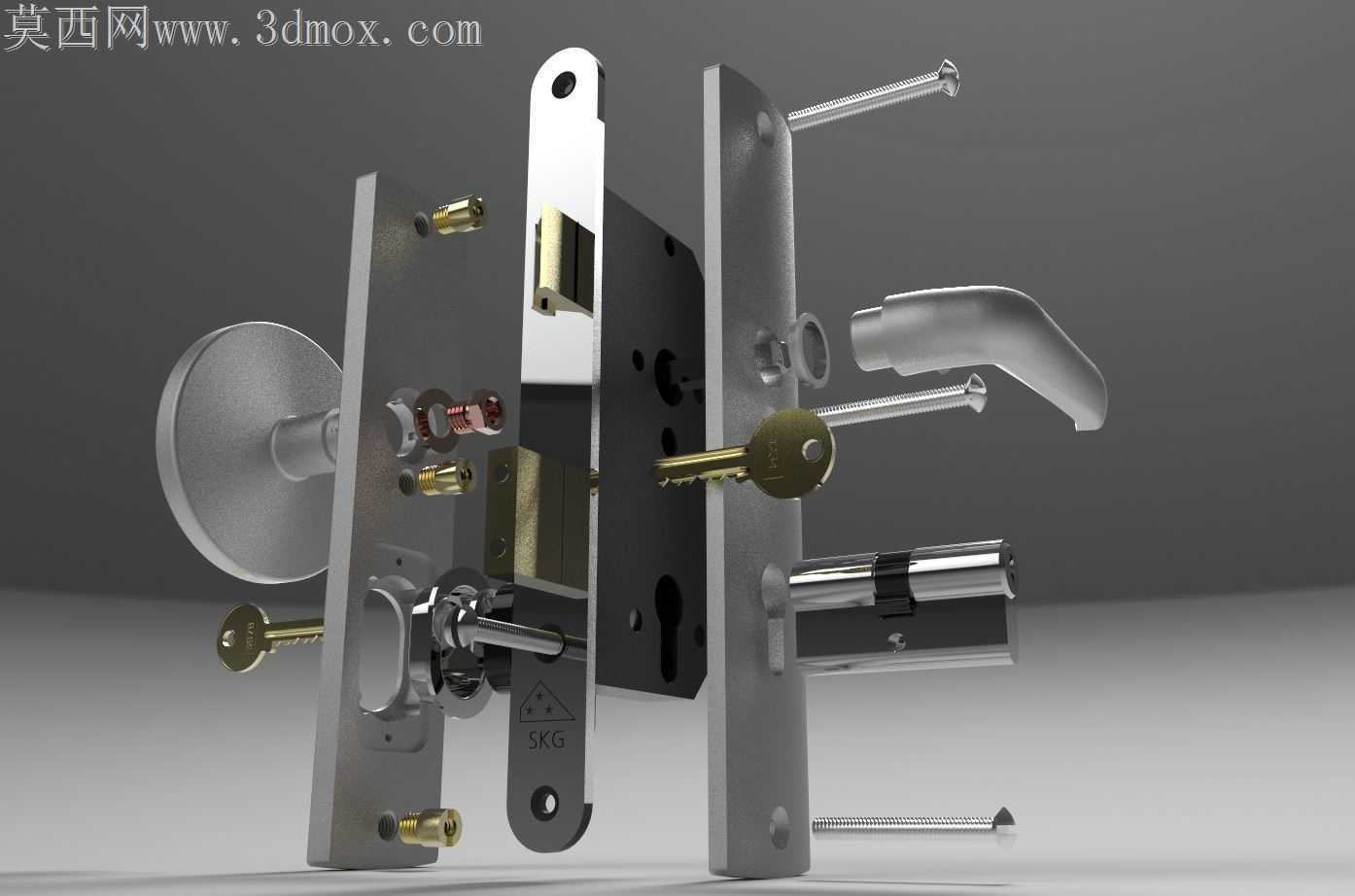

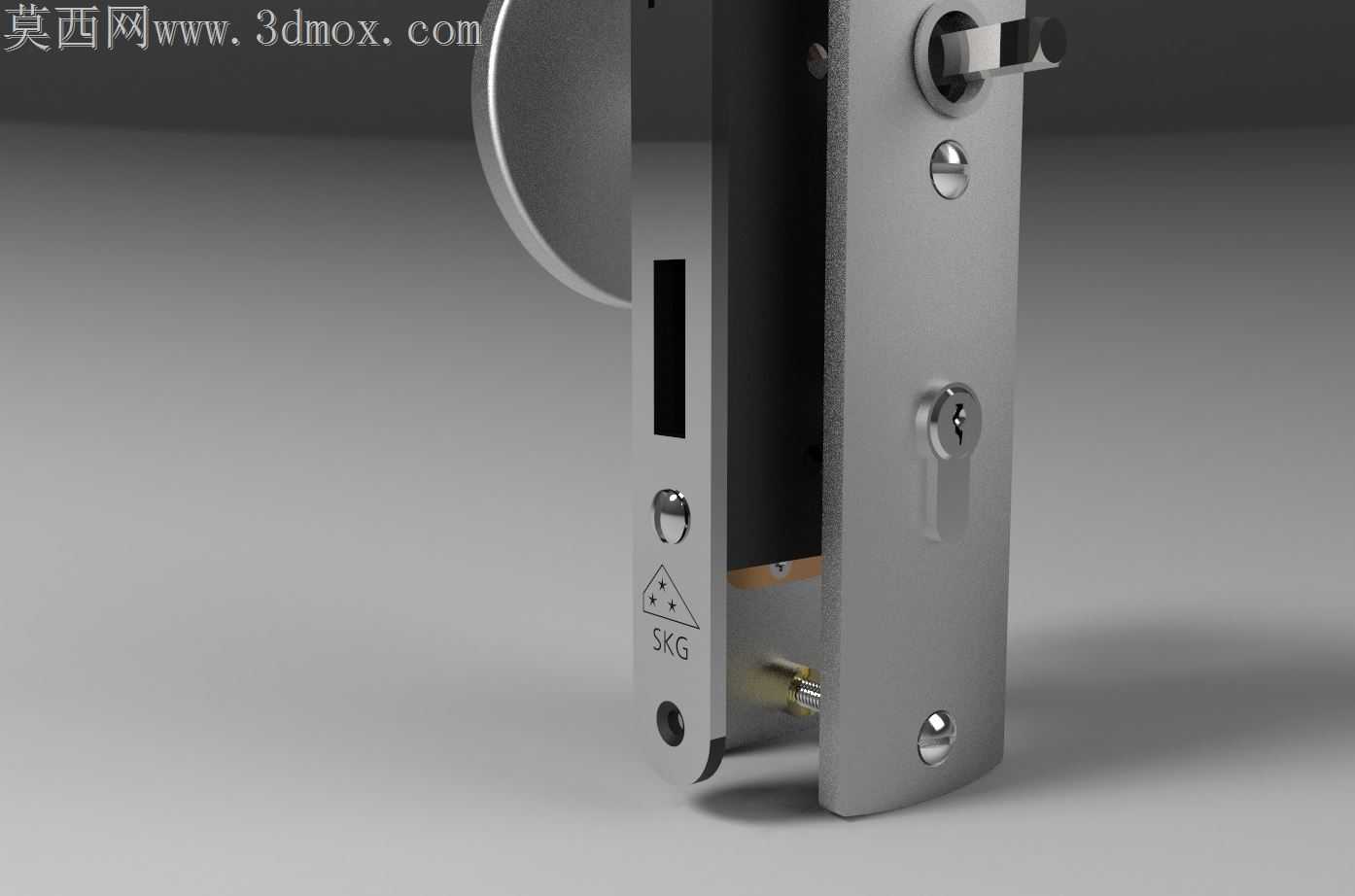

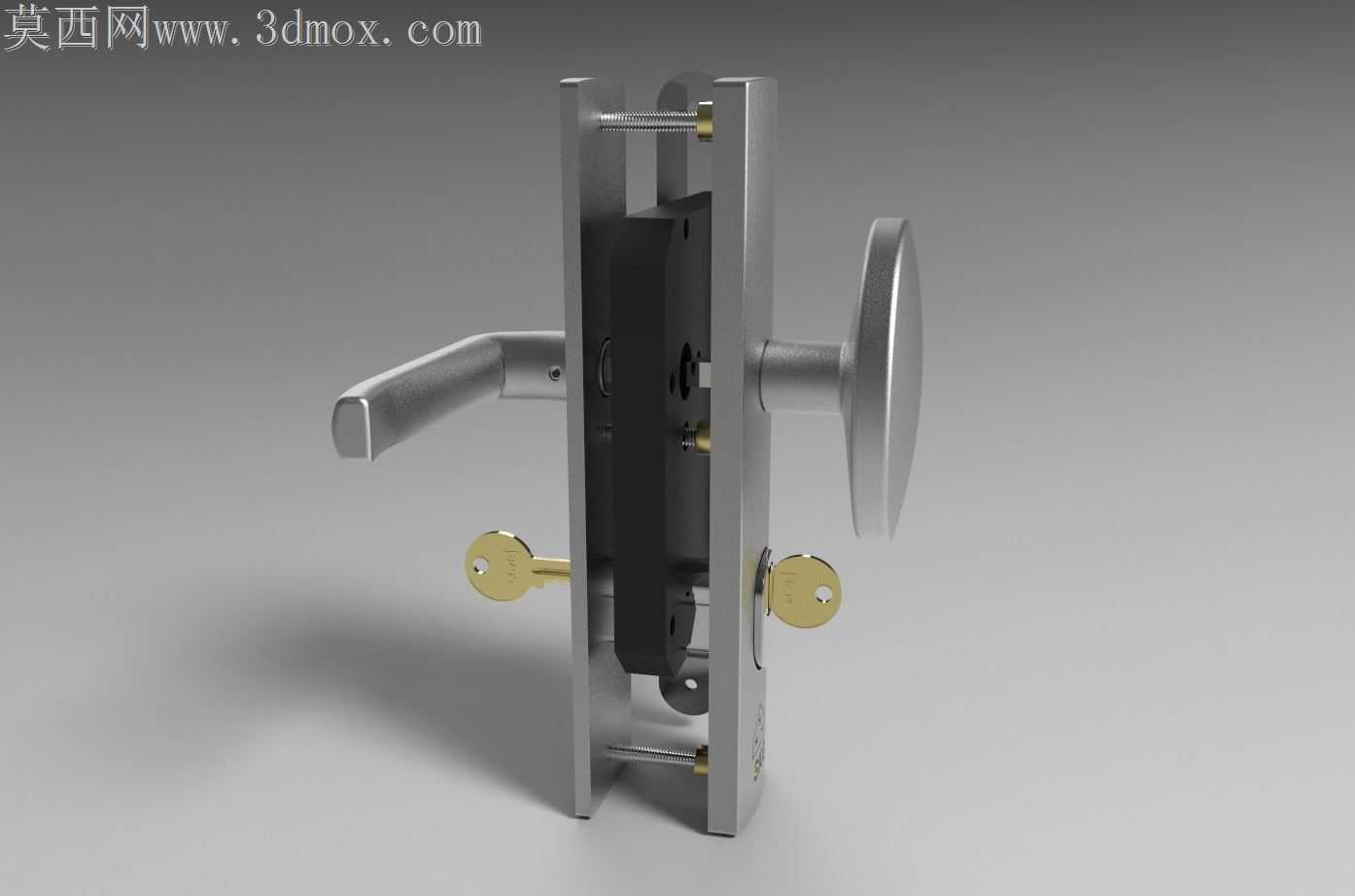

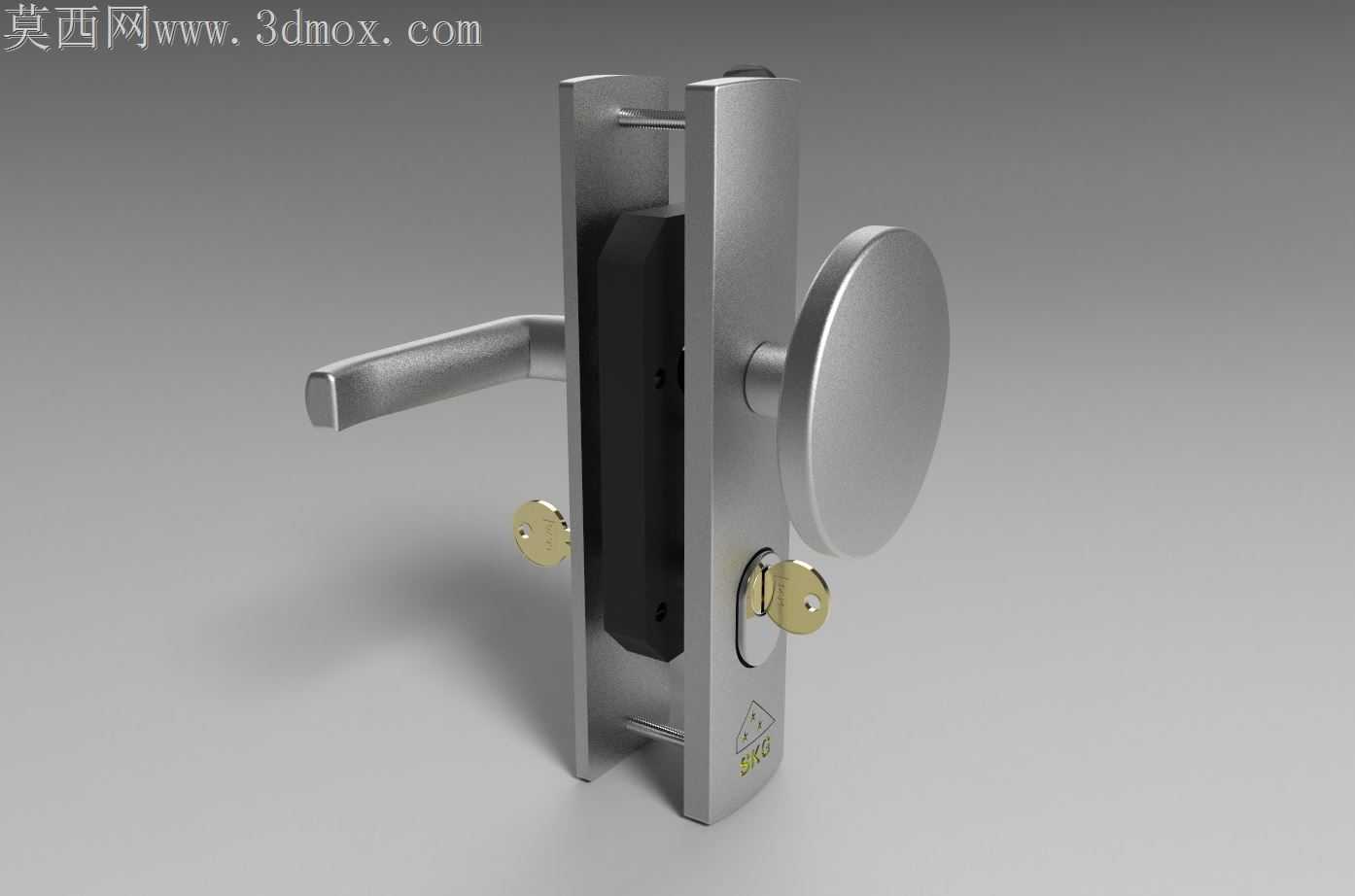

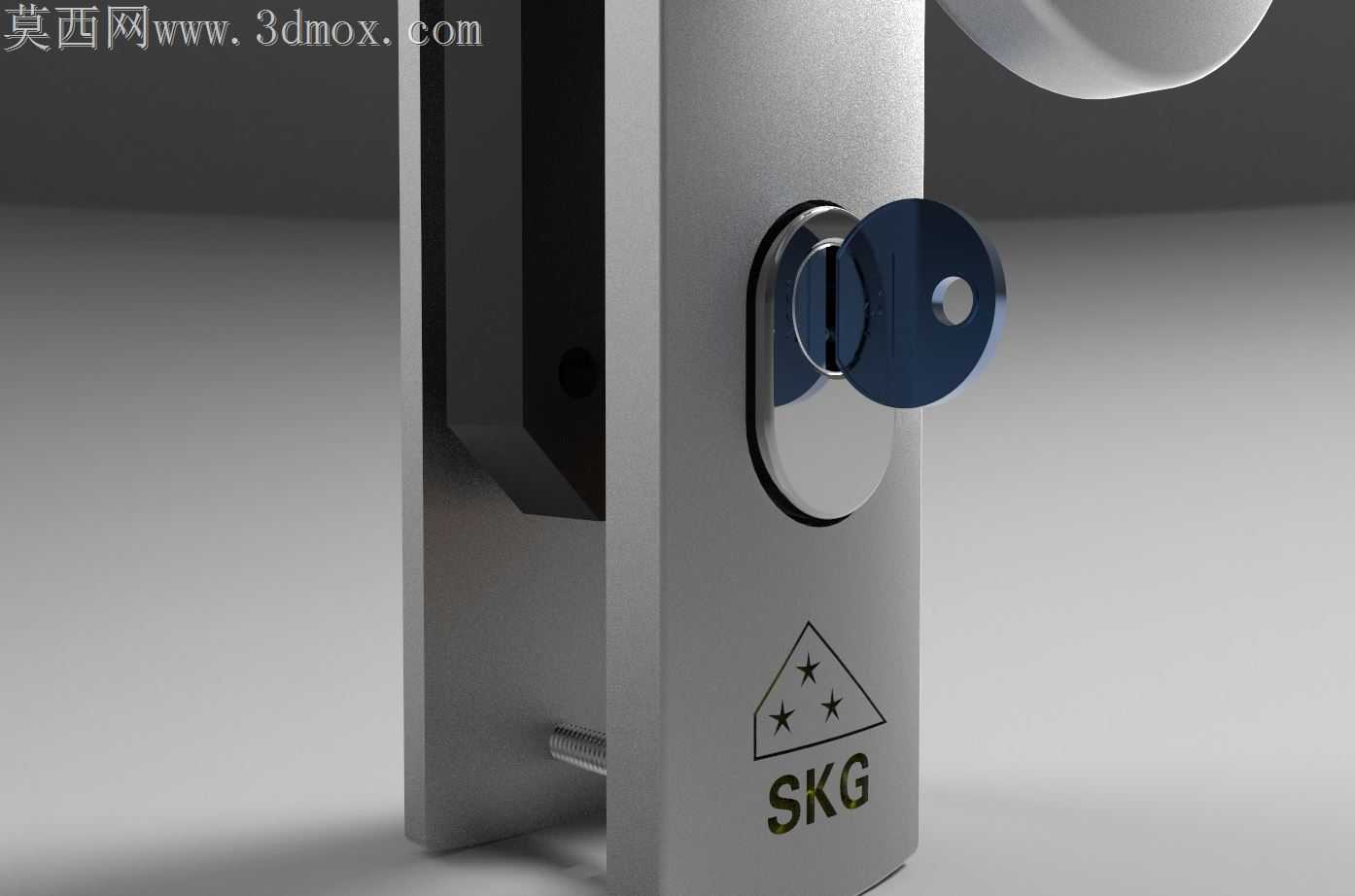

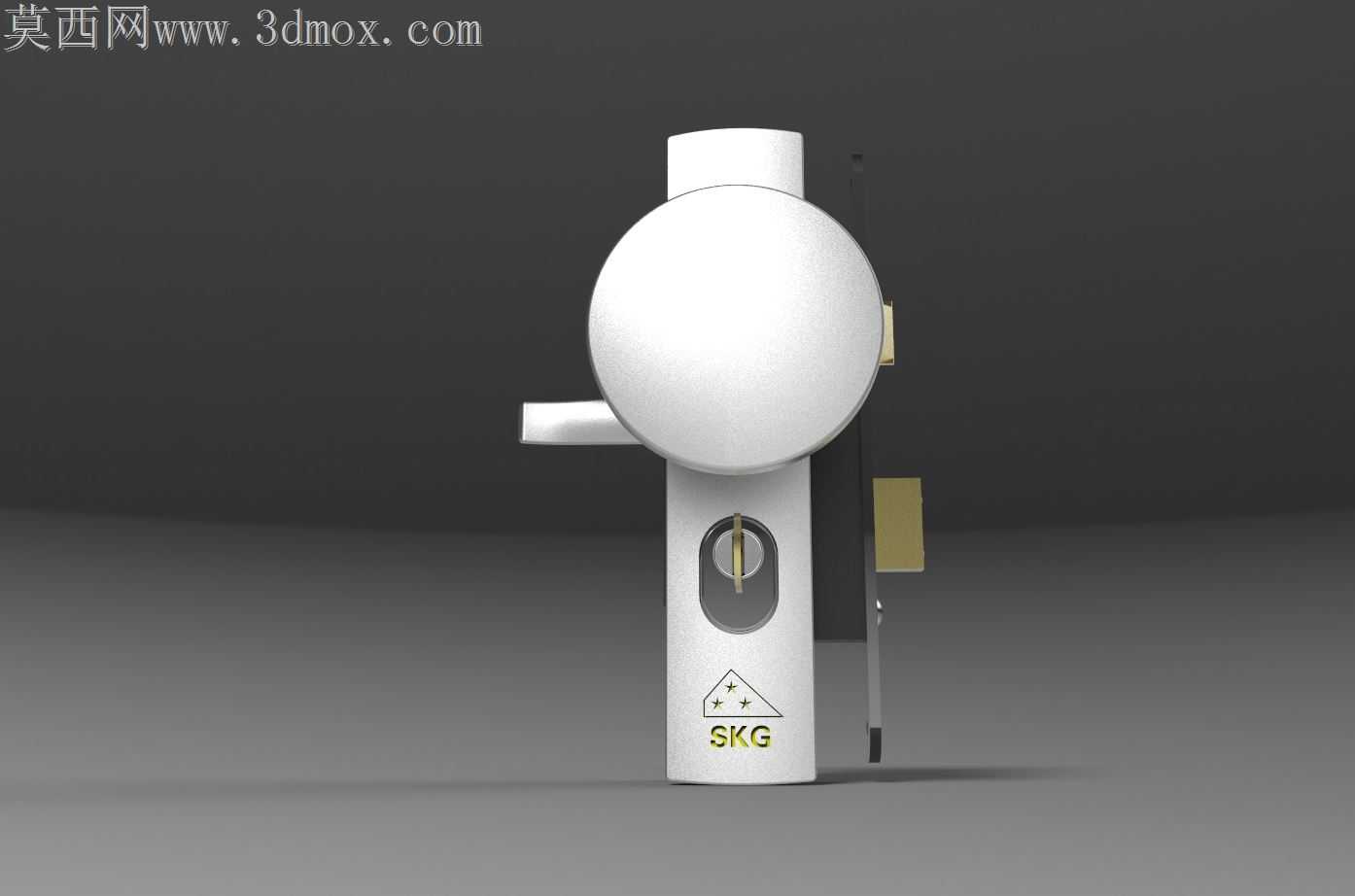

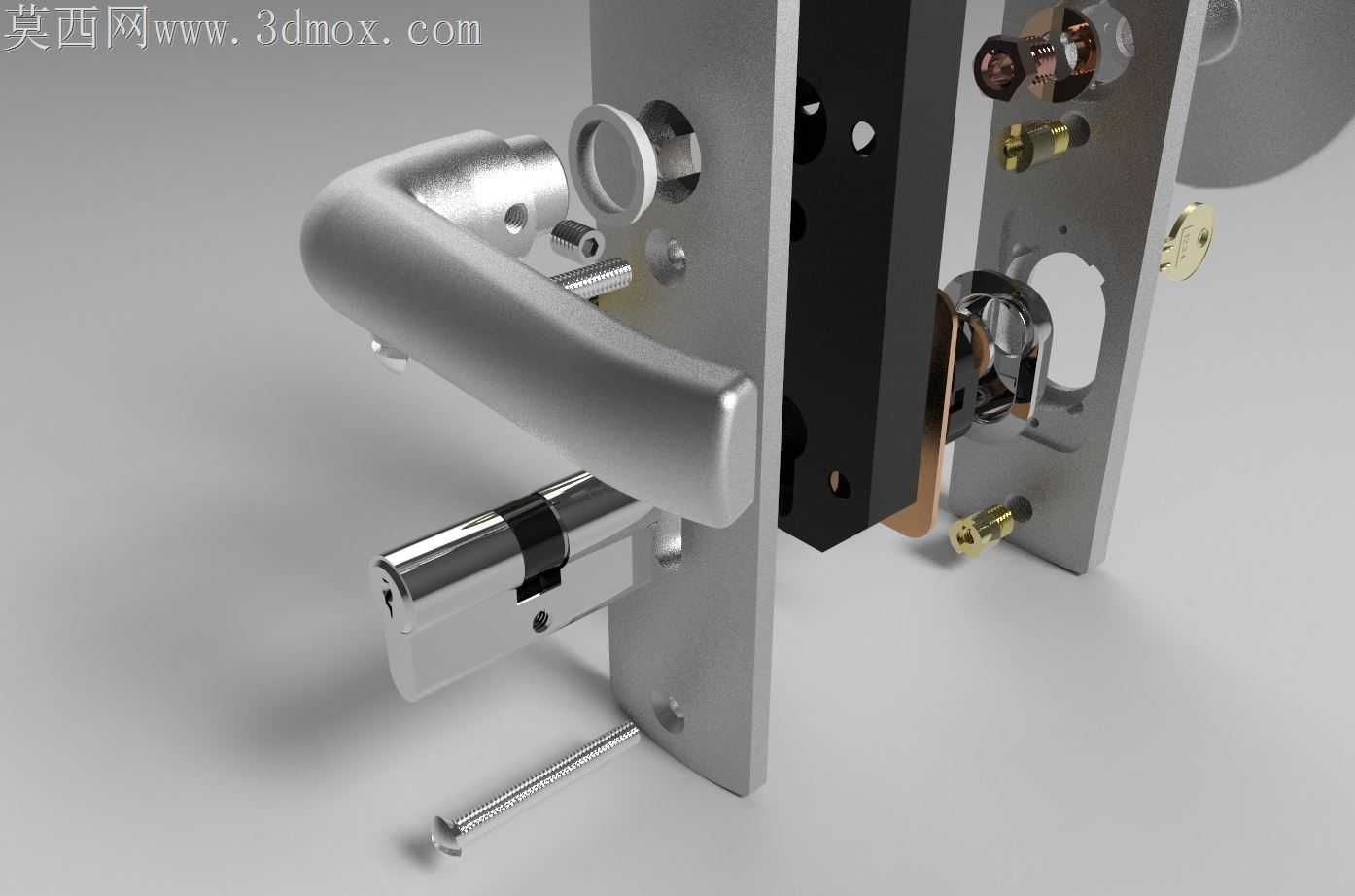

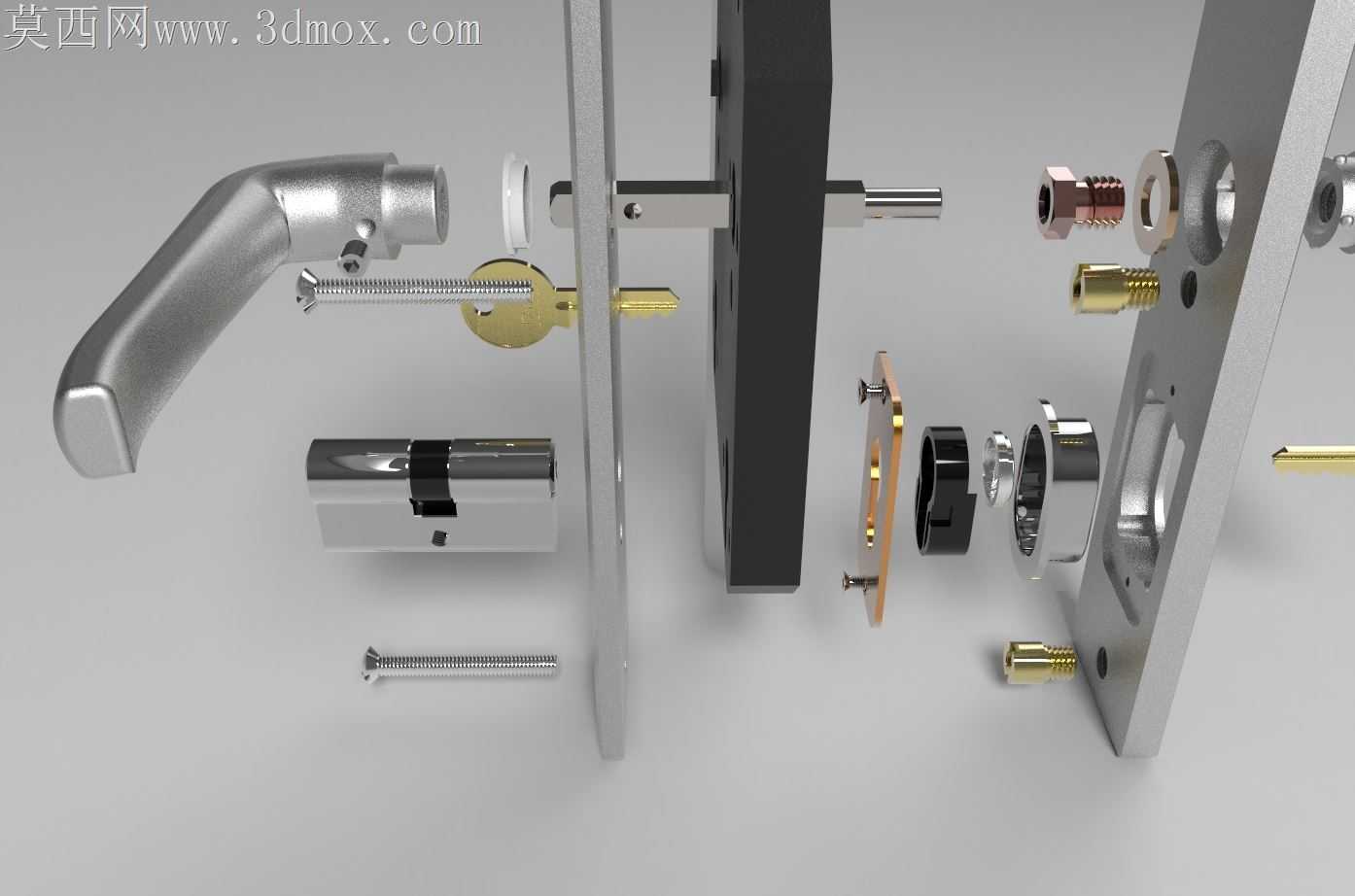

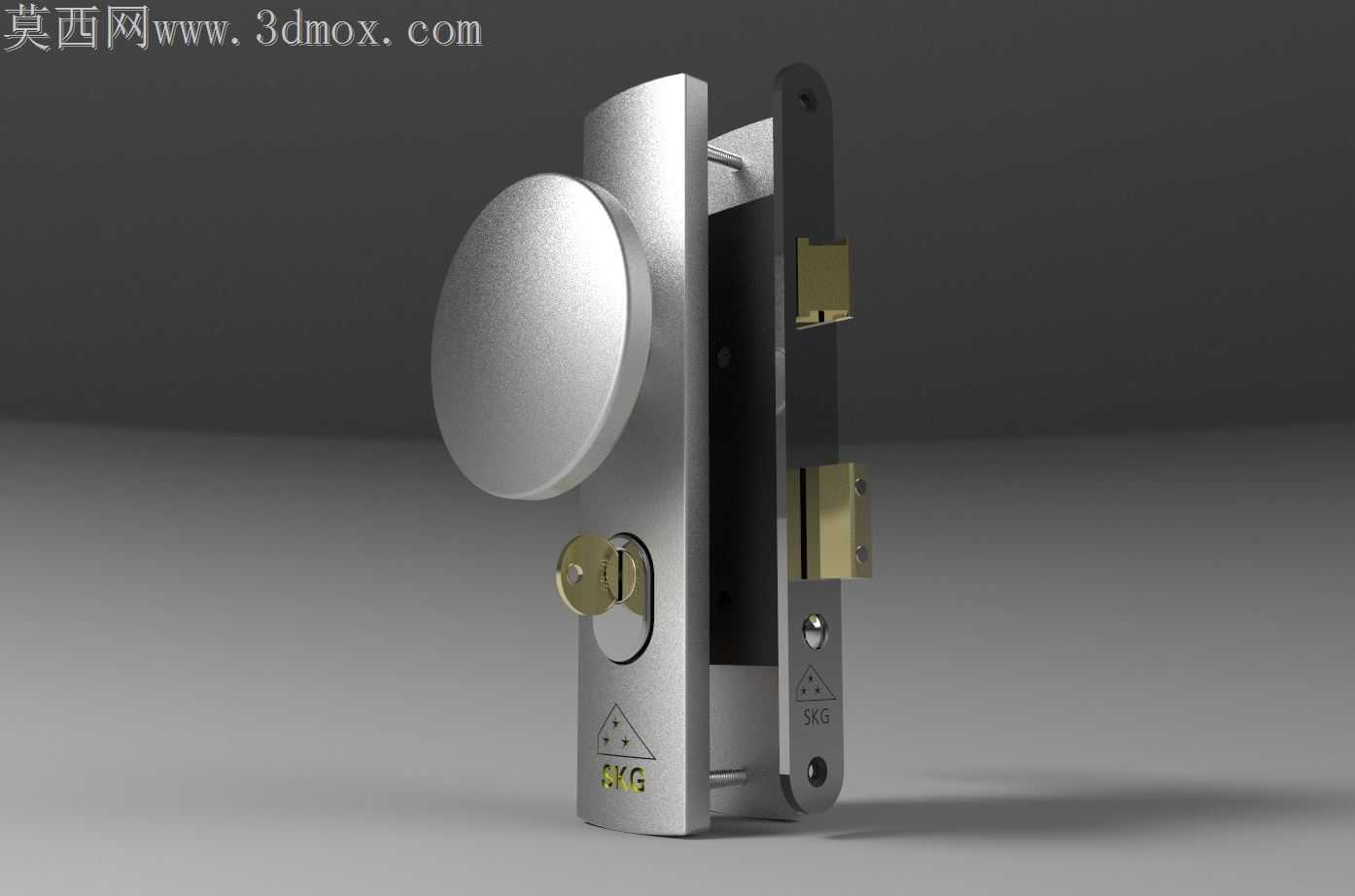

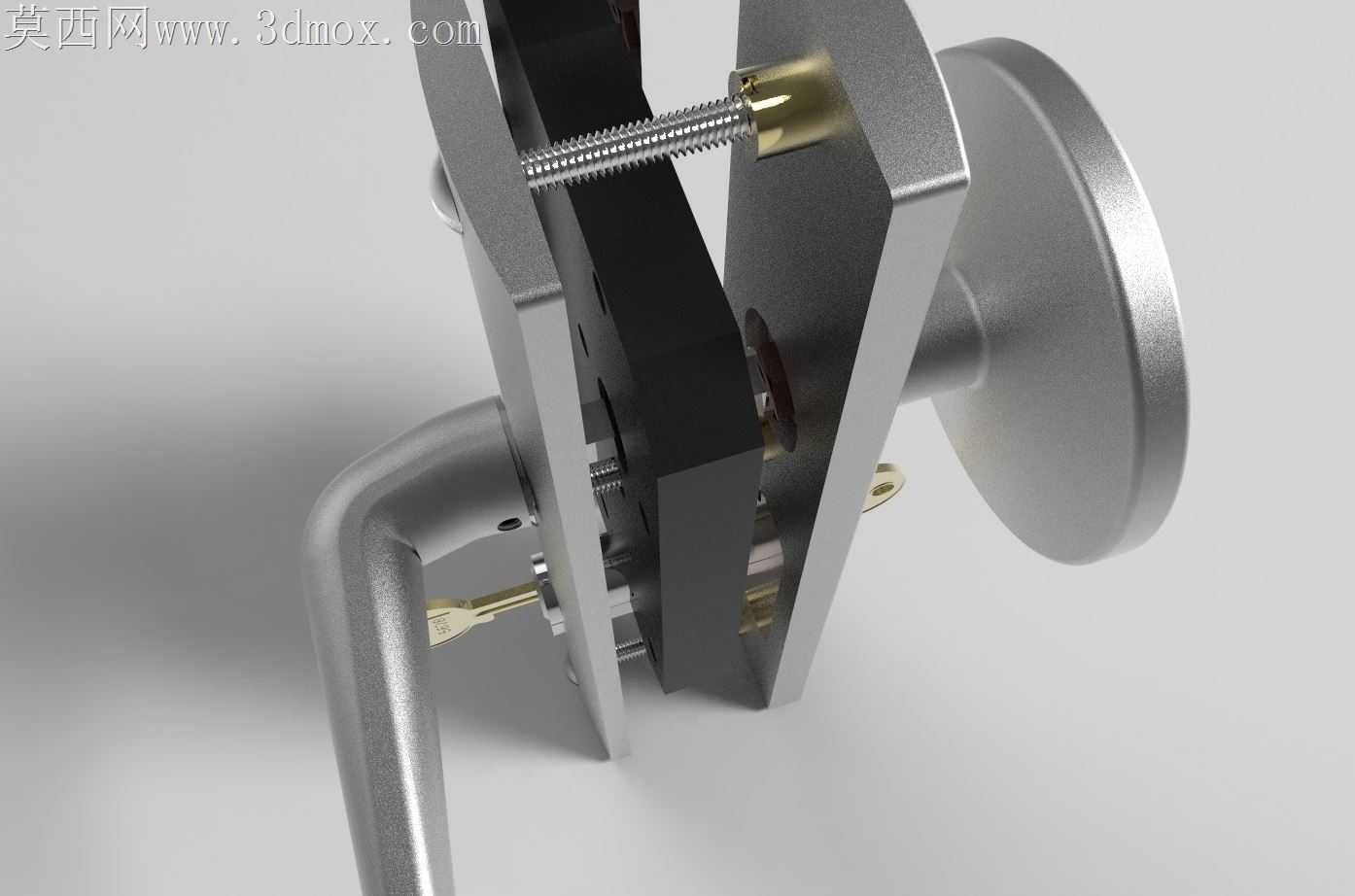

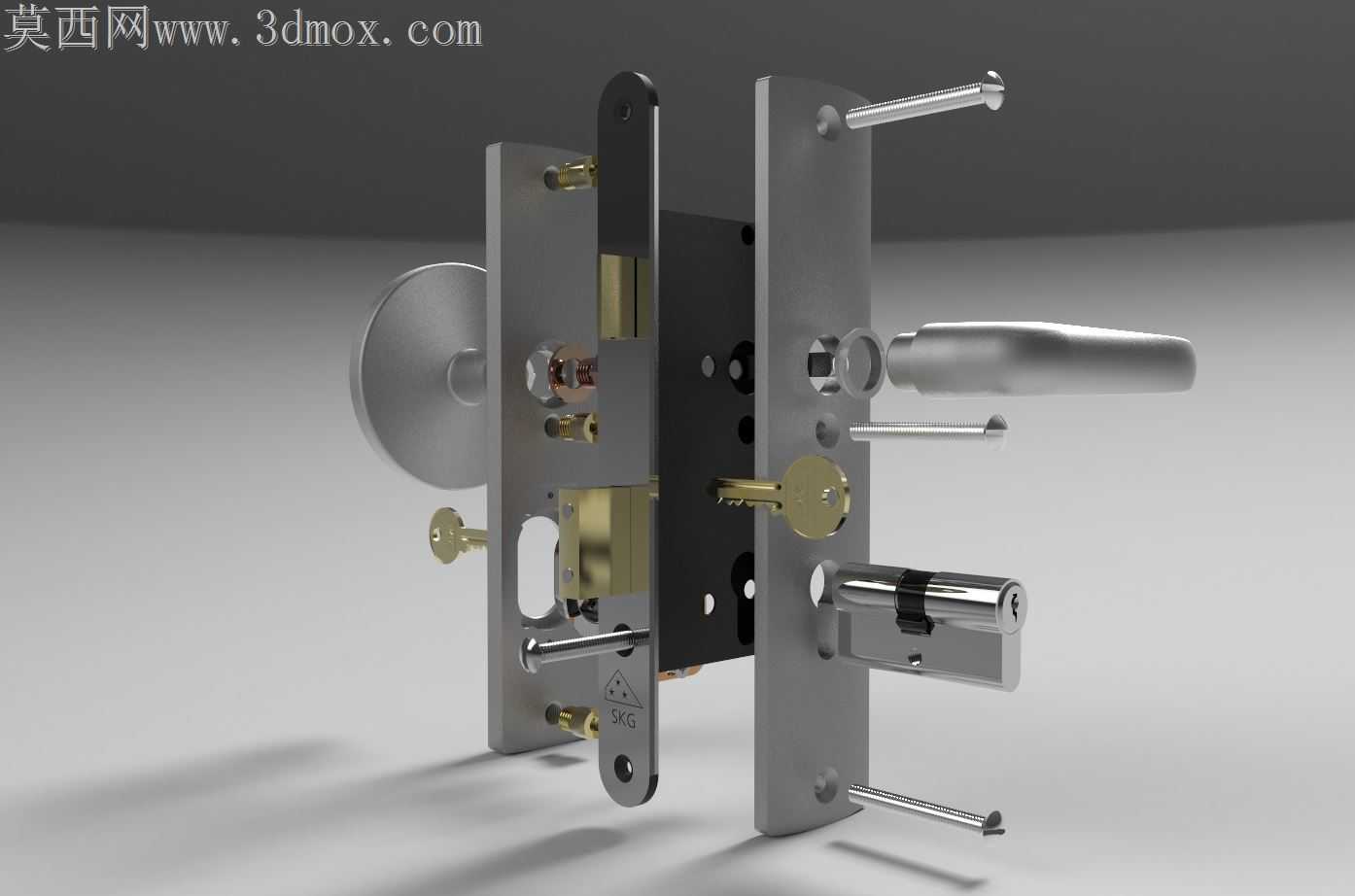

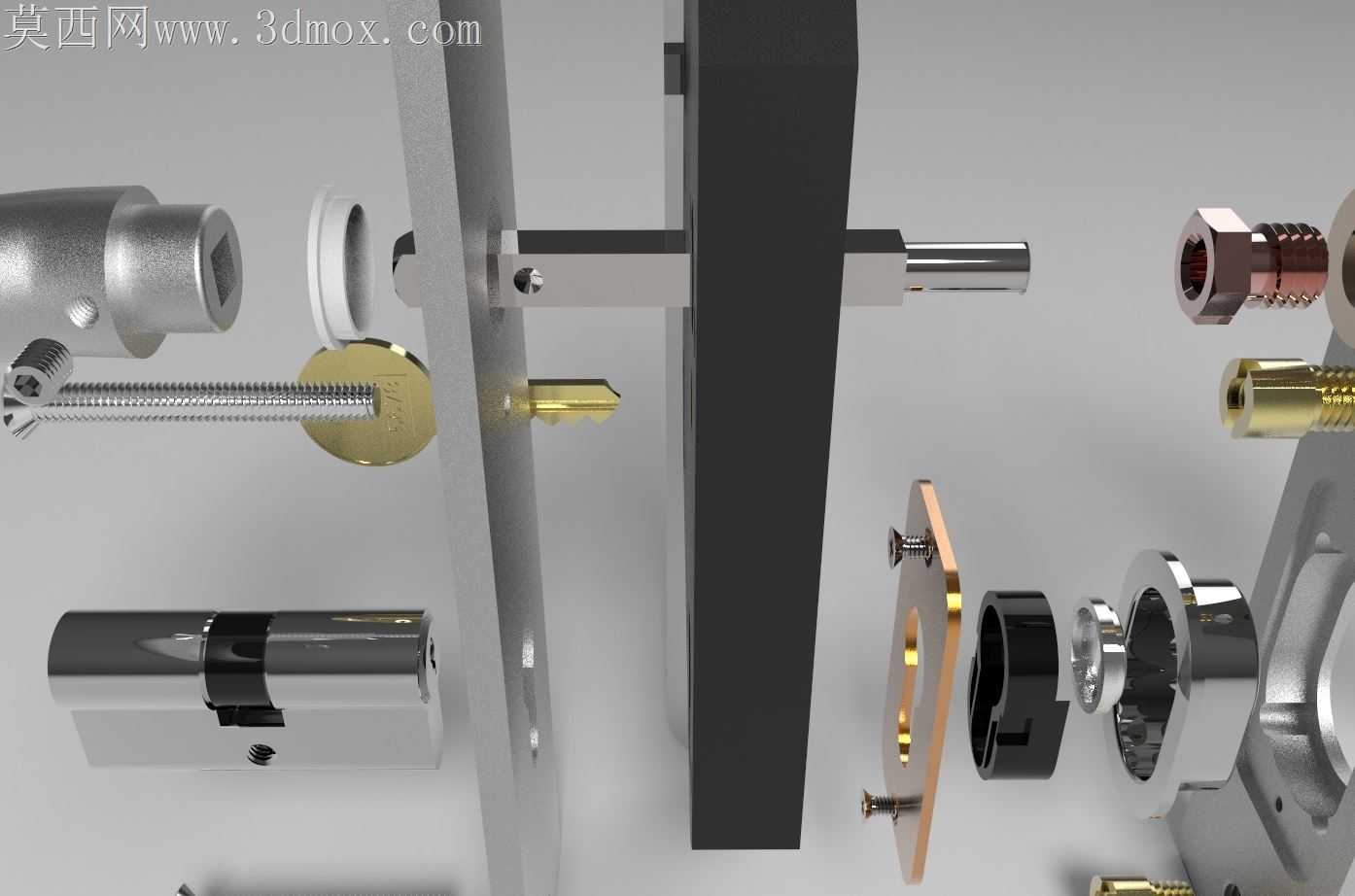

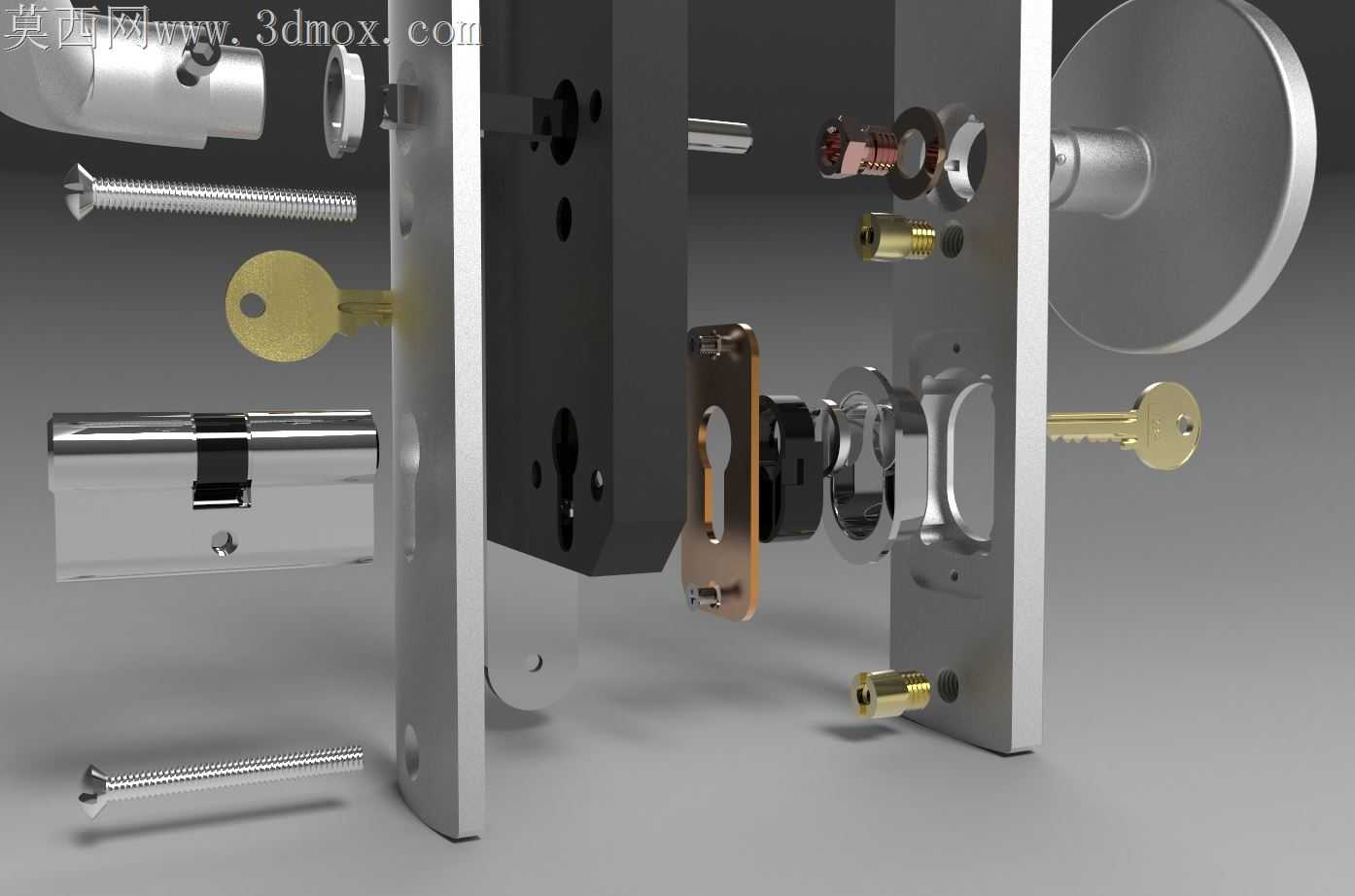

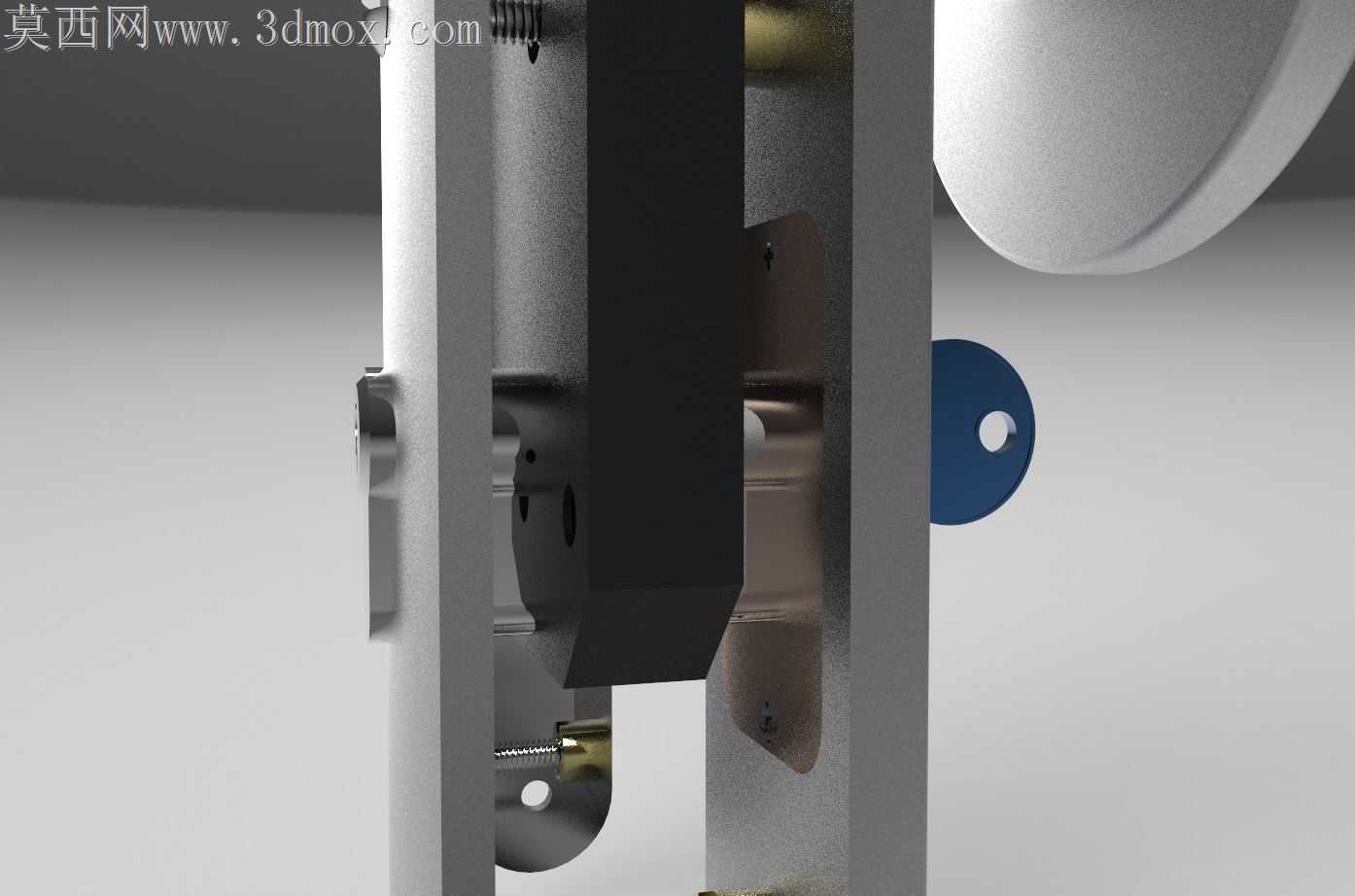

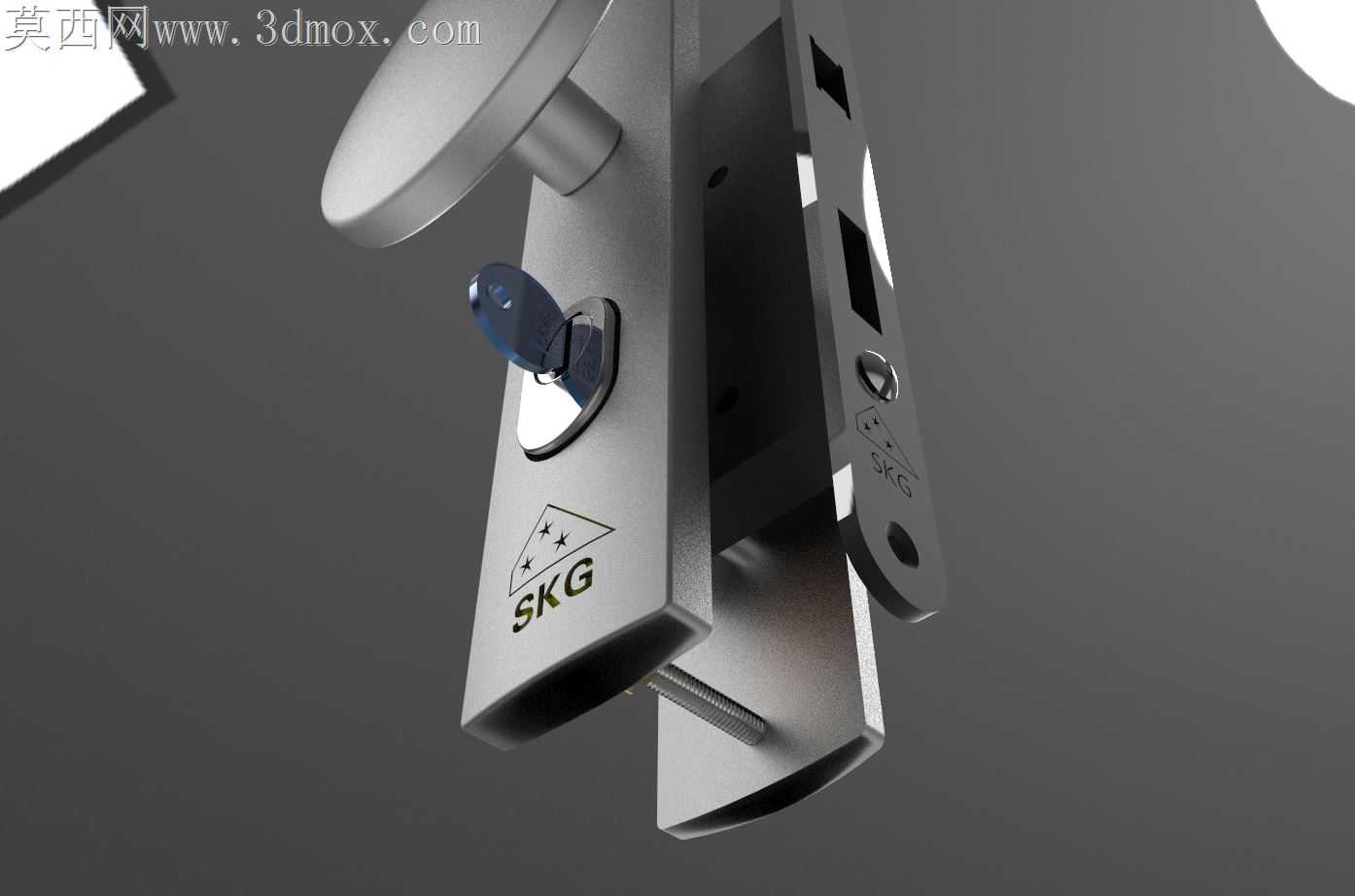

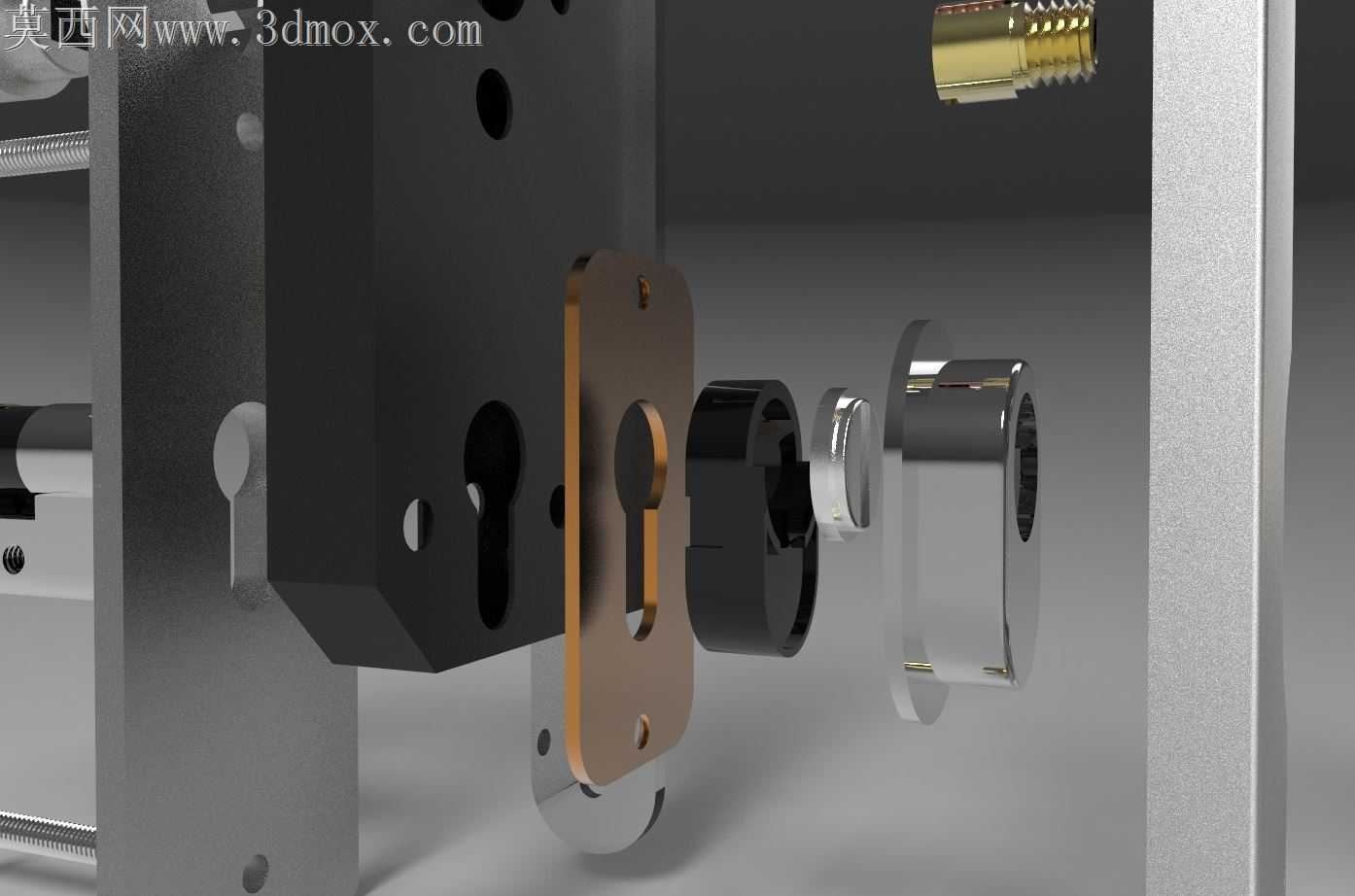

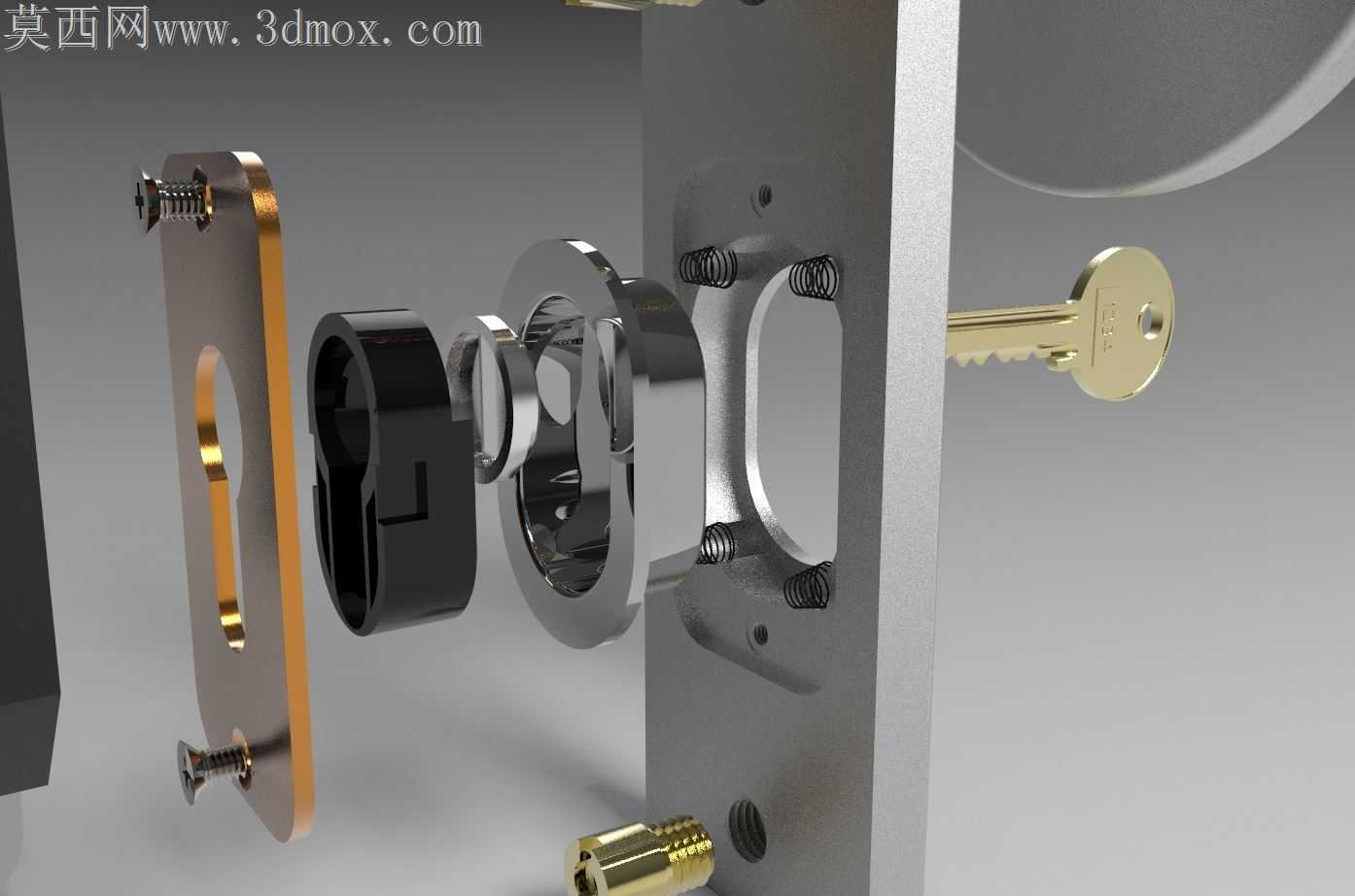

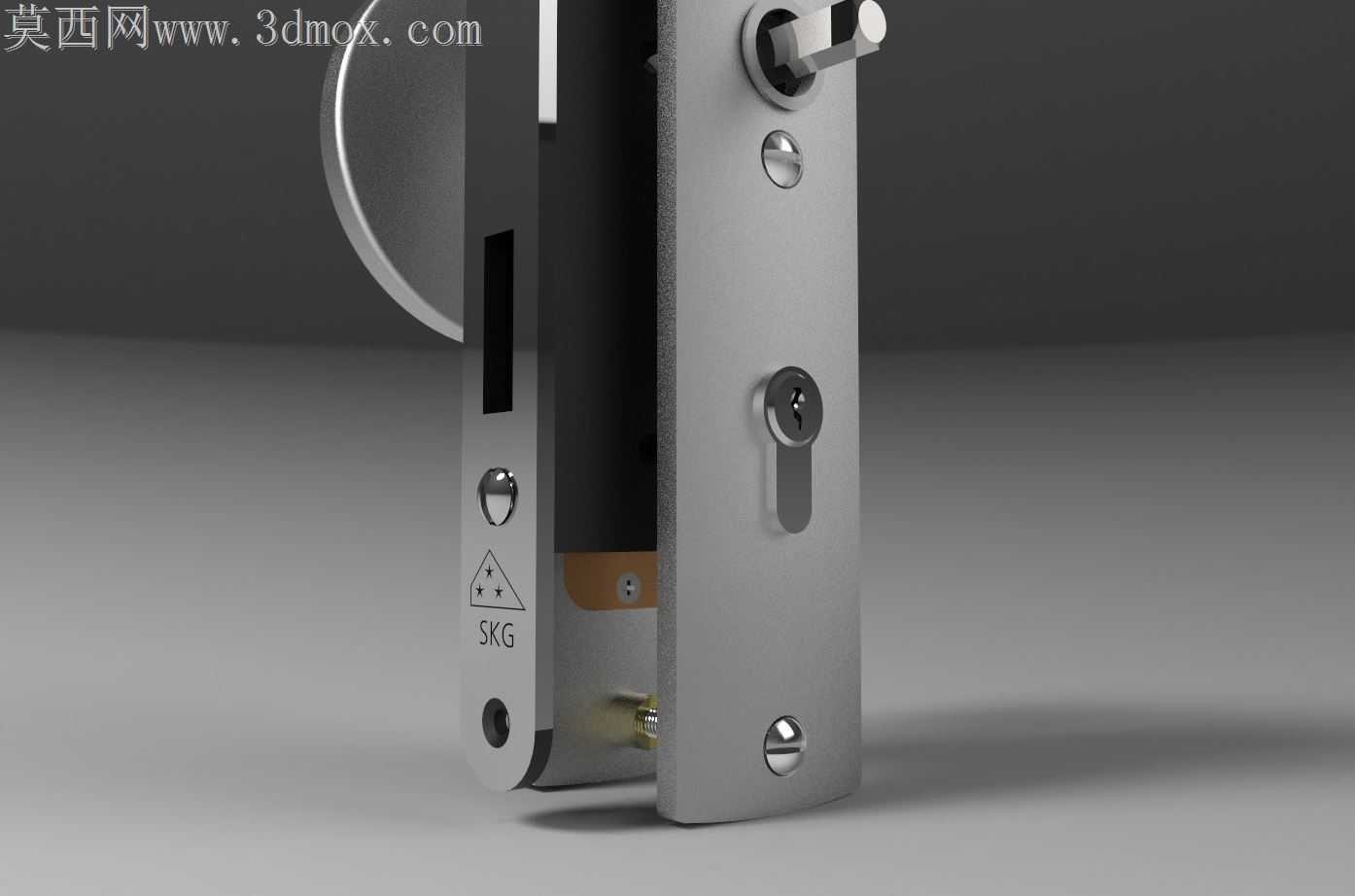

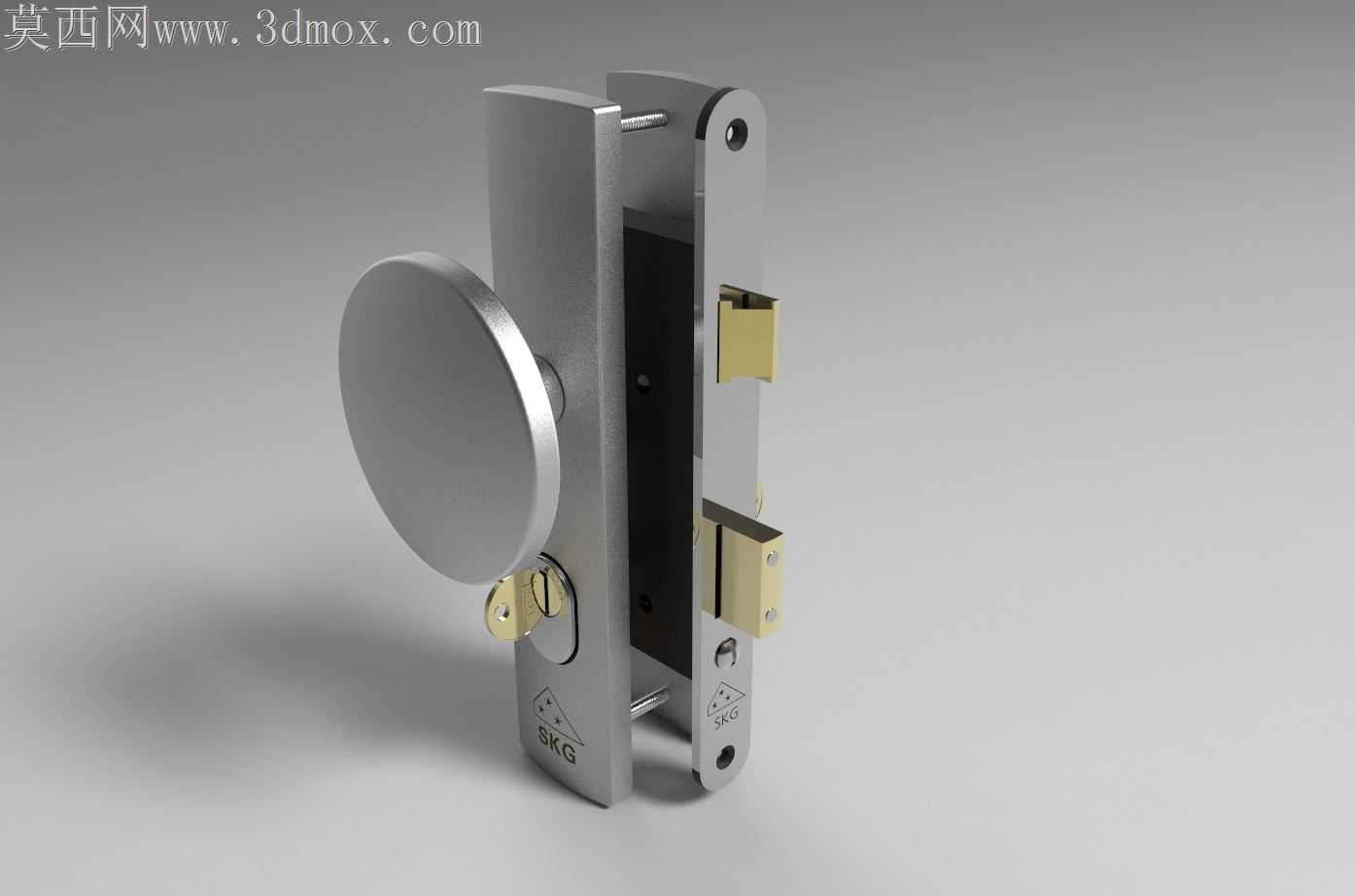

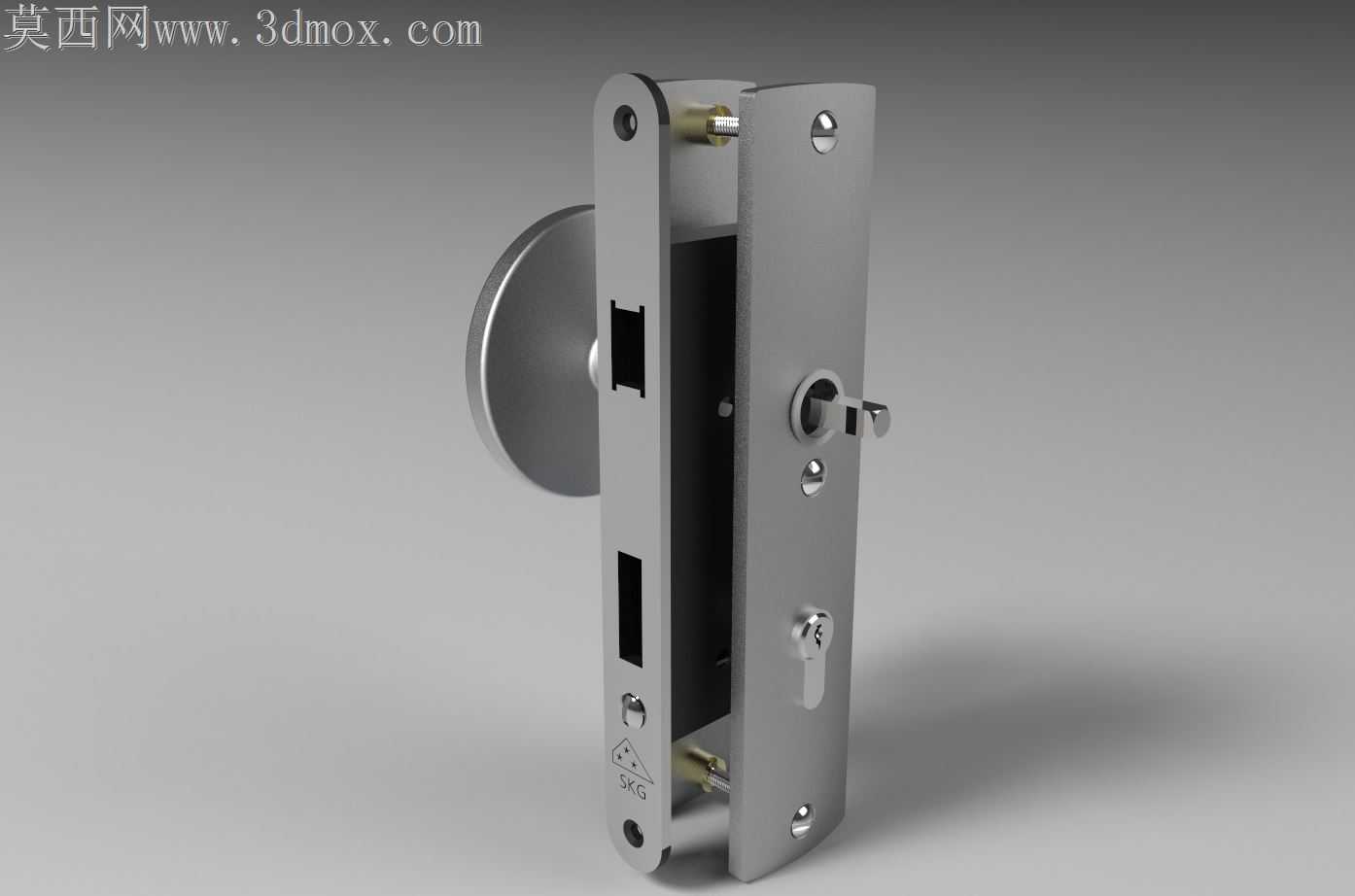

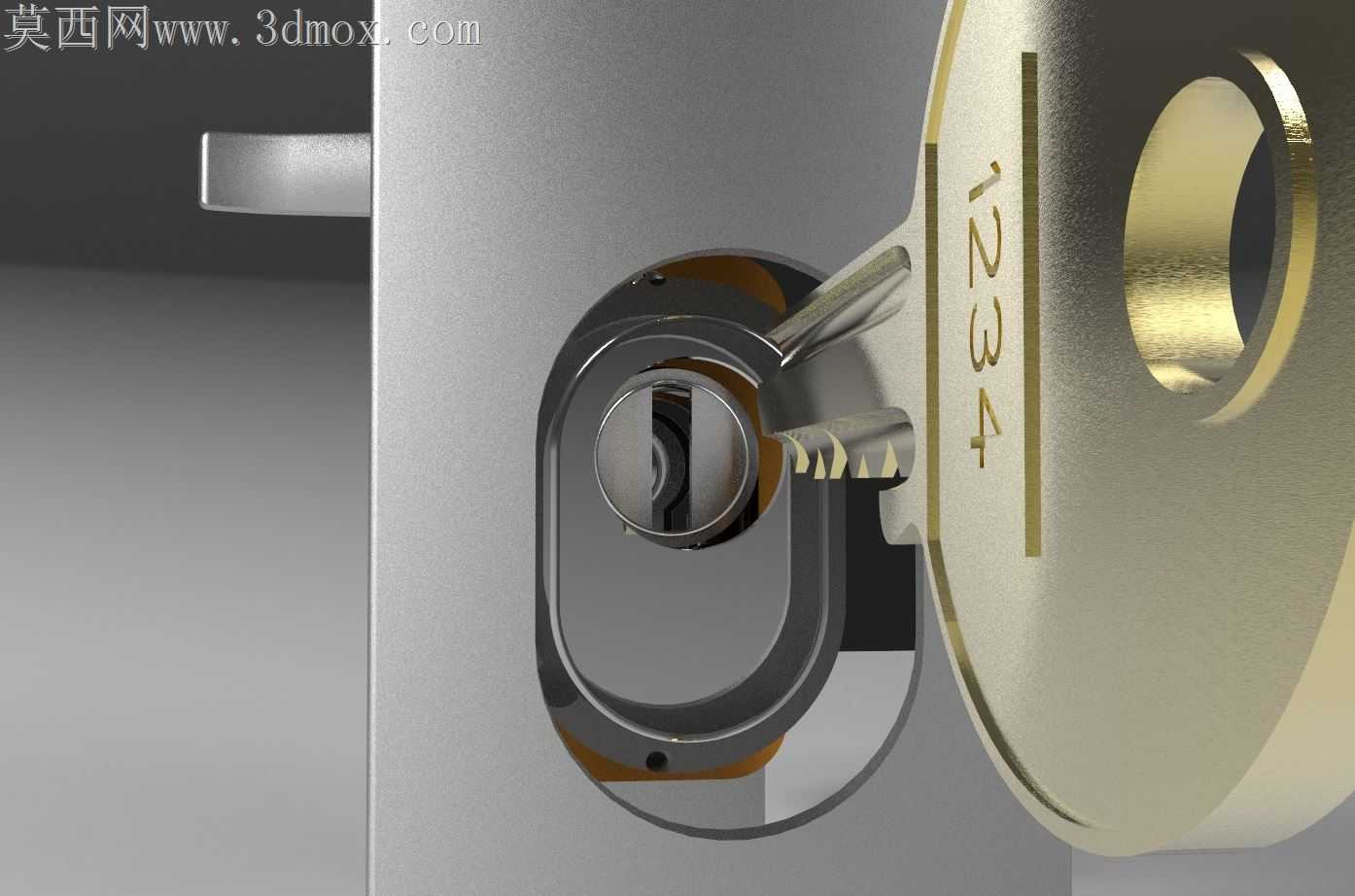

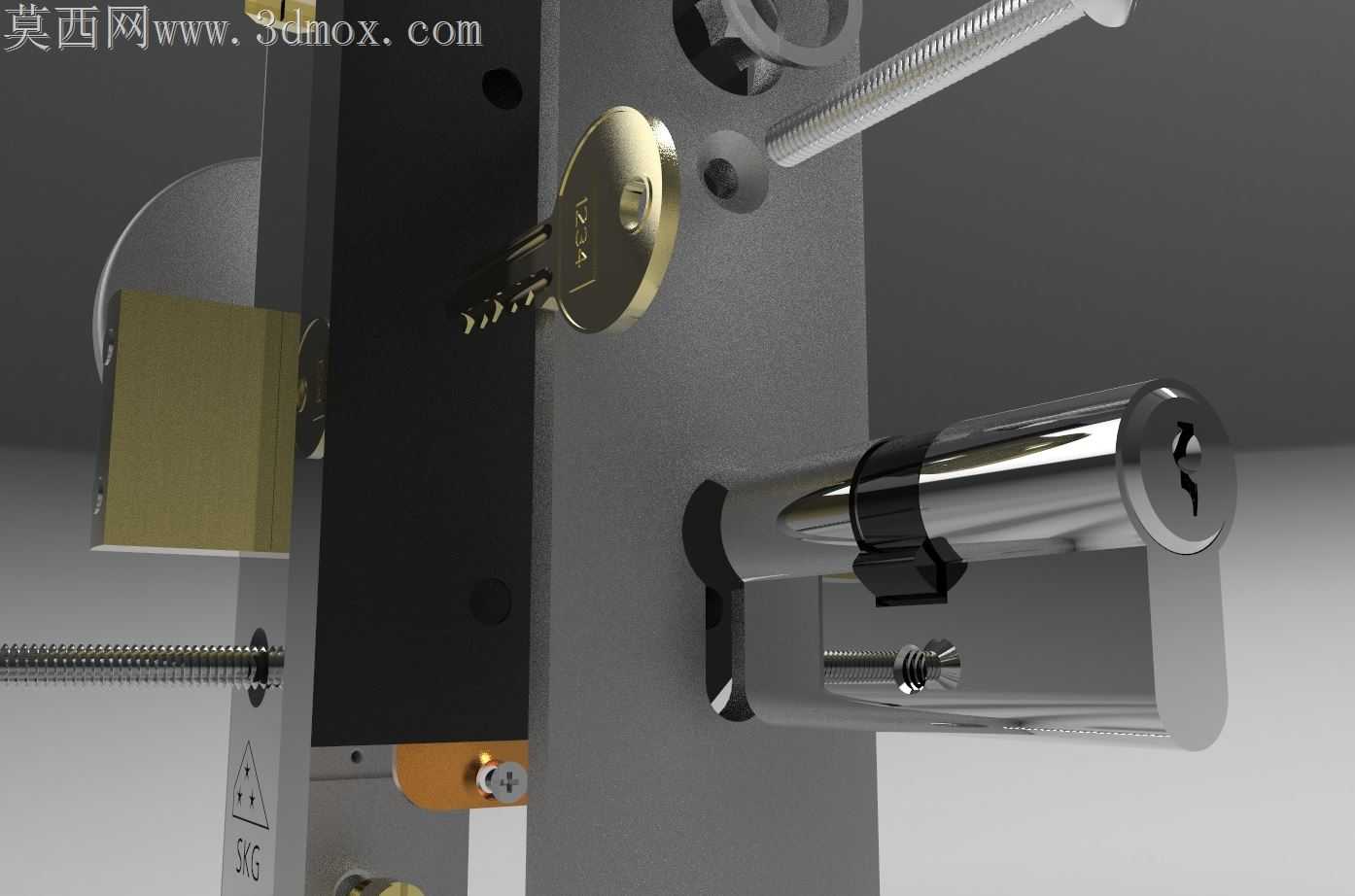

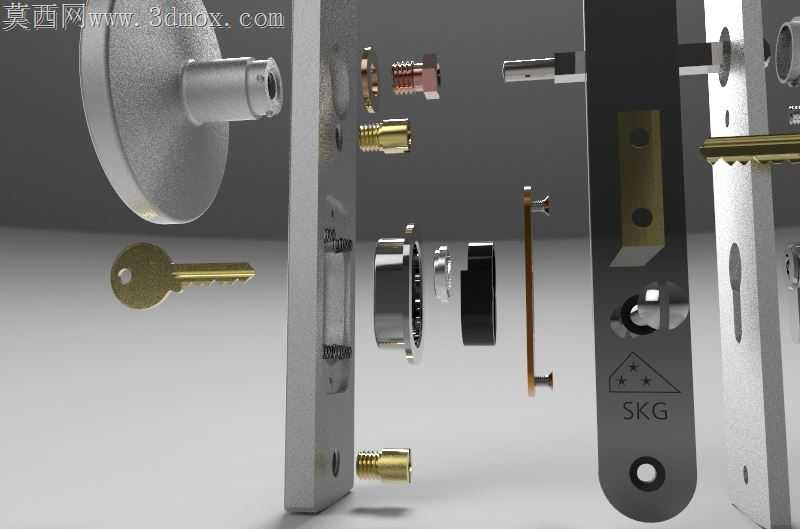

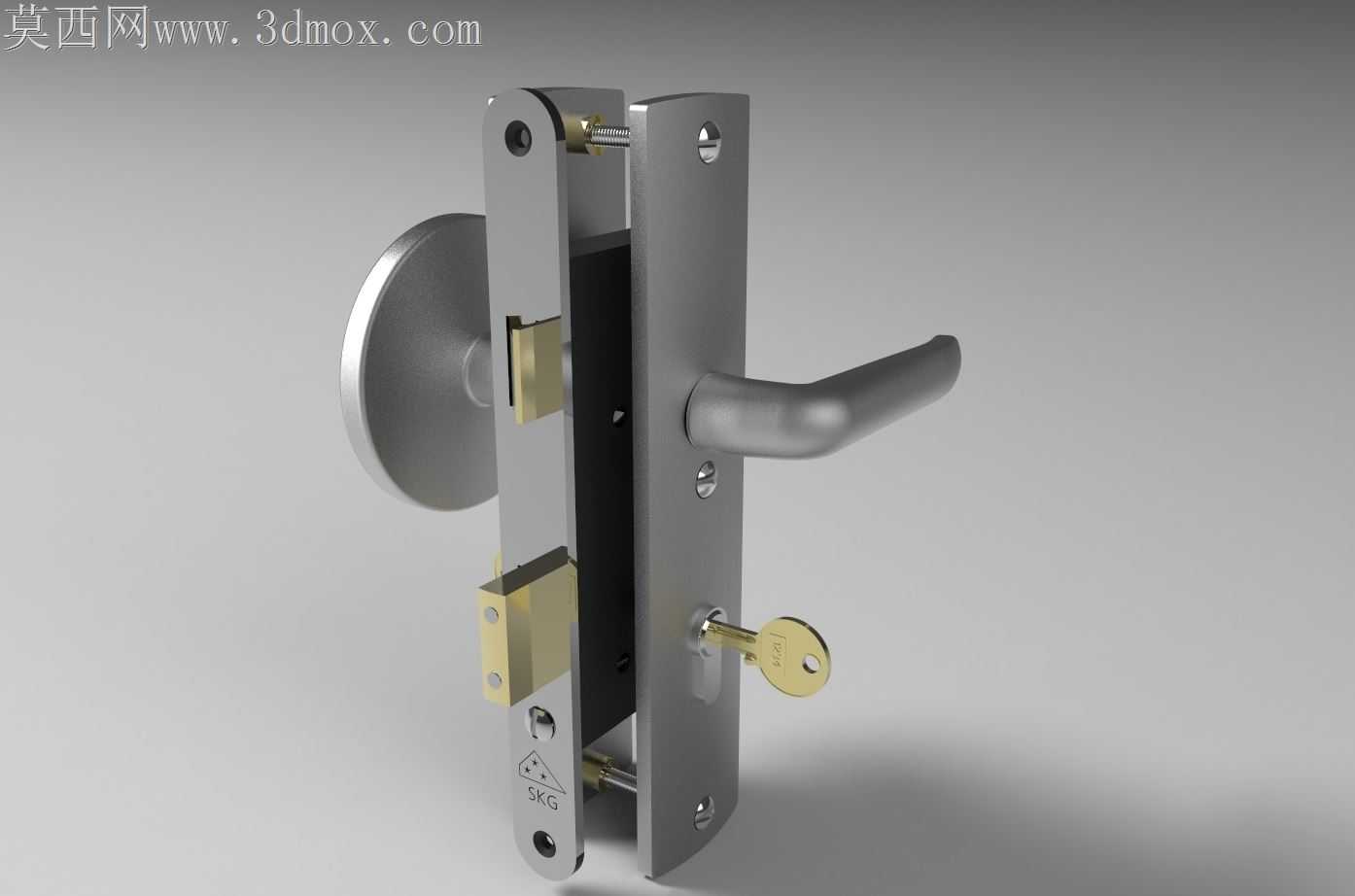

做这个欧式安全门锁的三维模型时，我特意从装配逻辑视角切入，先把实际安装场景里的干涉问题提前在建模阶段就排查干净。最开始画外把手的时候，没直接拉个圆柱凑数，反复调整了圆形握盘的边缘倒角，先是做了0.8mm的小圆角过渡，试渲染的时候发现金属质感下边缘太生硬，又改成1.2mm的渐变倒角，让握盘和锁体面板衔接的位置不会出现突兀的棱线，摸上去的虚拟触感也更贴合真实五金件的打磨工艺。锁芯部分的建模没做简化处理，弹子孔的位置、钥匙插孔的内槽斜度都对照实物锁的尺寸卡准，甚至插钥匙的导向斜面都做了15度的倾角，还原真实插钥匙时的顺滑导入感，不会像很多简化模型那样插钥匙位置是个生硬的直孔。锁体内部的锁舌结构特意做了分层，斜舌和方舌的滑动槽留了0.1mm的配合间隙，这个间隙是反复调试出来的——留小了装配的时候会出现虚拟卡滞，留大了锁舌晃动的感觉太假，刚好卡在既能顺畅滑动又不会松垮的数值上。面板上的品牌标识区域没有直接贴图应付，做了0.2mm的微凹刻字，再搭配金属拉丝材质的时候，光影扫过标识位置会自然出现明暗变化，比平面贴图真实太多。材质调试的时候，锁体主体选了拉丝镍的材质参数，特意把拉丝纹理的方向调成顺着锁体长度方向，粗糙度调到0.18，金属度拉到0.92，这样打侧光的时候会出现细腻的纵向拉丝反光，不会像镜面不锈钢那样晃眼。锁芯的黄铜部分单独调了材质，金属度0.85，粗糙度0.25，还加了极细微的做旧颗粒，避免新铜的颜色太艳太假。装配的时候先定锁体基板的基准面，再依次装锁舌组件、把手转轴、锁芯固定件，每个配合面都加了同轴度和面重合的约束，转把手的时候能带动斜舌顺畅回缩，不会出现零件错位飞出去的情况。背面的安装固定孔位也严格对照欧标门锁的安装尺寸，孔距、沉头深度都做准，这个模型不光能做渲染展示，直接拿去做安装模拟、结构教学都能用。渲染的时候主光源打在左前方45度位置，补光从右后方打弱光勾勒锁体的轮廓，地面加了微弱的反光板，让锁的底部不会出现死黑的阴影，整体质感偏沉稳的工业五金风，刚好匹配欧式安全锁的厚重可靠的产品定位。
