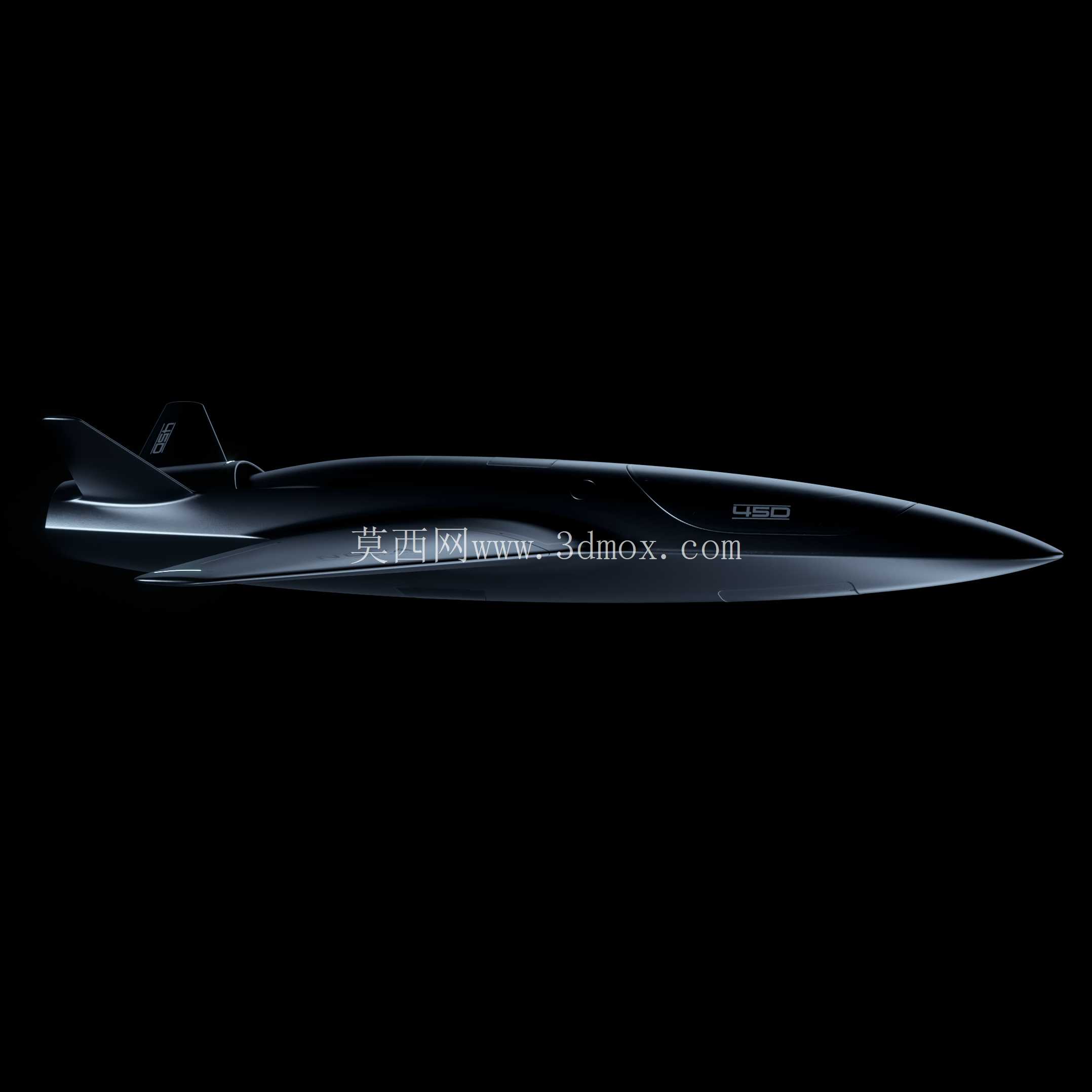

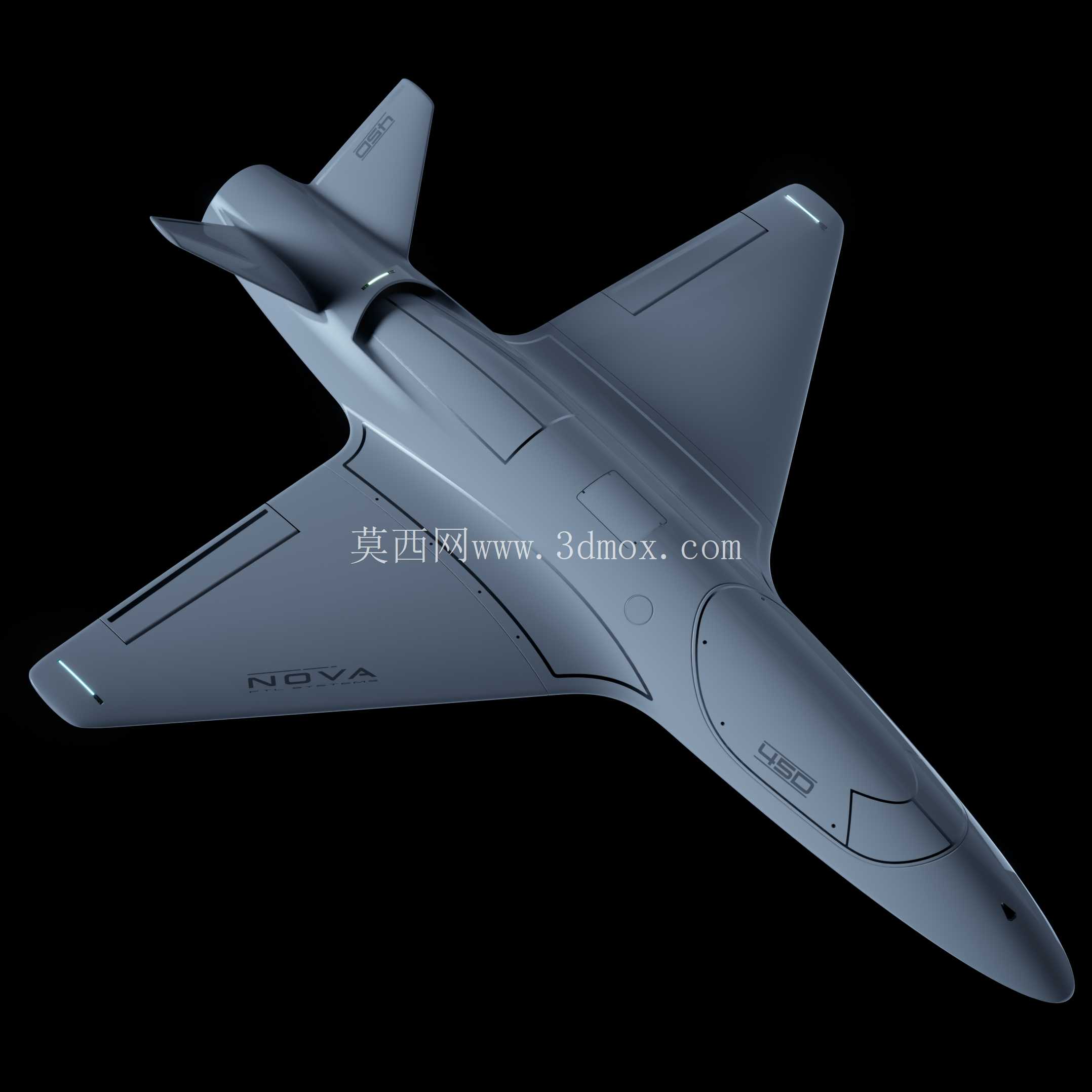

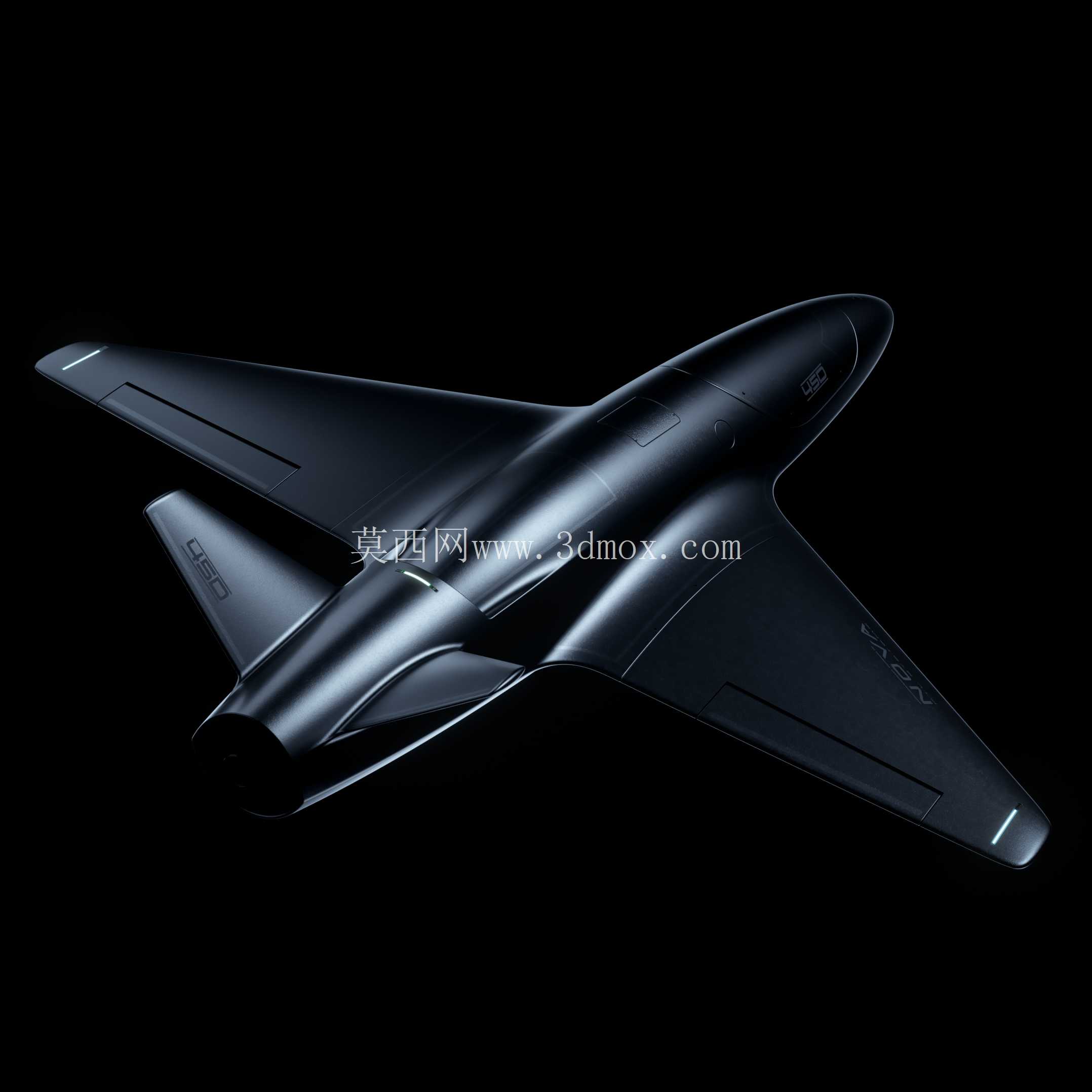

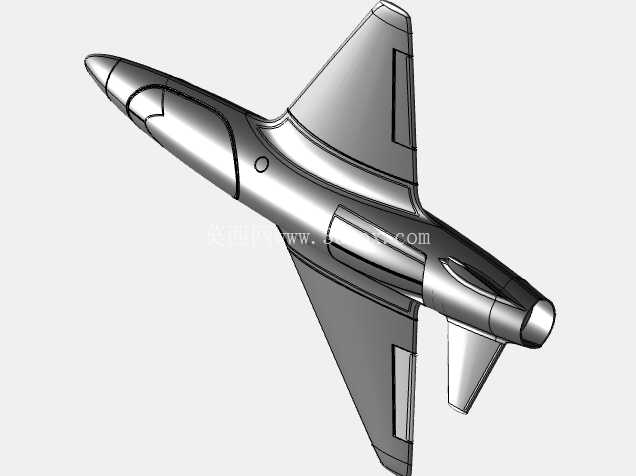

飞翼布局快速无人飞行器曲面结构设计

这款飞翼构型的无人飞行器，在结构设计阶段完全围绕低空快速突防、长航时巡航两类核心场景展开，没有沿用常规无人机的尾翼+机身分段式布局，而是将升力体结构与机身主体完全融合，整个外曲面同时承担气动升力生成、设备舱容纳、动力系统安装的多重功能，从根源上减少了传统布局的结构冗余与气动干扰阻力。

从实际用途来看，这类构型的无人平台既可以搭载小型光电侦测模块完成边境线巡检、林区火情巡查、河道水文监测这类民用测绘任务，也可以通过更换任务载荷适配快速靶标、低空突防侦察这类特种作业场景，飞翼布局天生的低雷达反射特征也让它在特殊作业场景下具备更强的环境适应性。

在功能特性的设计上，整个曲面外形做了连续的曲率过渡处理，机翼前缘后掠角经过多轮气动仿真校准，既保证高亚音速飞行状态下的激波阻力控制，也兼顾低速起降阶段的升力系数要求，机翼后缘集成了一体式的升降副翼结构，没有额外设计垂直安定面，航向稳定性通过机翼两端的翼尖小翼与电传飞控的增稳算法配合实现，省去了传统垂尾带来的结构重量与额外阻力。机身中部的隆起区域是设备舱与动力舱的集成段，内部预留了足够的安装边界，可以容纳小型涡喷或大直径螺旋桨动力系统，同时配套的航电设备舱、电池舱、任务载荷舱都沿着机身纵轴布置在重心附近，避免载荷变化对整机配平带来过大影响。

设计思路上完全摒弃了传统航空设计中“先搭框架再补蒙皮”的流程，全程基于曲面参数化建模完成，从翼根到翼尖的翼型厚度是连续渐变的，翼根区域厚度较大，既可以容纳主起落架结构、燃油或电池组，也能保证机翼根部的结构强度，应对大过载机动下的弯矩载荷；翼尖区域逐步收薄，减少翼尖涡流带来的诱导阻力，整个外蒙皮曲面做了G2连续处理，没有突兀的折线或凸起，所有的传感器窗口、起落架舱门都做了与曲面齐平的嵌入式设计，尽可能降低表面摩擦阻力。

外形尺寸与安装边界方面，整机翼展与机身长度的比例控制在1.4:1左右，属于小展弦比飞翼布局，机翼后缘的操纵面宽度沿展向逐步收窄，靠近翼根的位置预留了动力系统的排气通道安装位，通道内壁做了顺滑的曲面过渡，避免排气流与机身表面气流产生干扰。设备舱的安装接口全部采用标准化的快拆结构，舱盖与机身曲面完全齐平，接缝处做了阶差控制，保证高速飞行状态下不会产生额外的气动噪声。起落架采用前三点式收放结构，主起落架安装点位于翼根加强肋位置，收放后完全埋入机翼内部，不会破坏外表面的气动完整性。

在结构强度设计上，整个曲面蒙皮下方布置了沿气流方向的纵向加强筋与垂直于翼展方向的横向隔框，隔框的轮廓完全贴合蒙皮内曲面，既保证蒙皮在高速飞行下不会发生鼓胀变形，也能将机翼承受的升力均匀传递到机身主承力梁上。进气道设计在机身背部，采用埋入式进气结构，进气口曲面与机身上表面顺滑衔接，既可以避免地面起降阶段吸入杂物，也能进一步降低整机的正面雷达反射面积，进气道内部的流道曲面做了专门的顺滑处理，保证动力系统在各种飞行姿态下都能获得稳定的进气流量。

整个建模过程中所有的曲面分块都沿着气动载荷的传递方向布置，没有出现曲率突变的碎面，既方便后续的模具开模与复合材料铺层设计，也能减少后续结构仿真阶段的网格划分难度，为后续的气动仿真、结构强度校核、飞控参数匹配预留了充足的参数调整空间。
