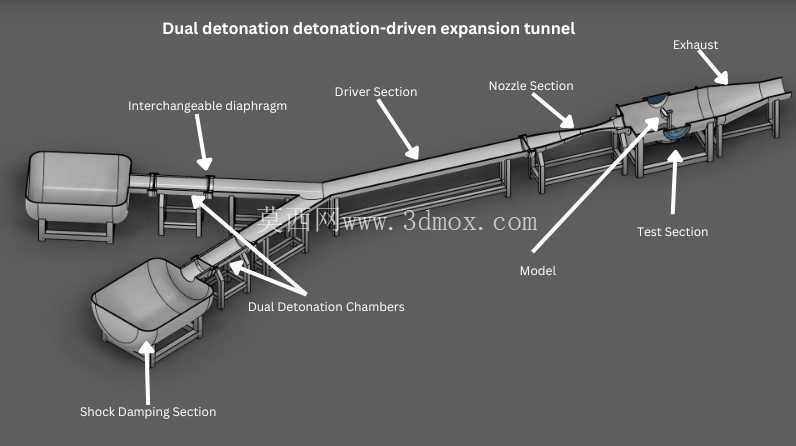

在高超声速气动试验领域,地面模拟设备的流场品质直接决定了飞行器热防护、气动外形设计的验证精度,这套双爆轰驱动的超高速隧道装置,正是针对临近空间飞行器再入过程、行星进入器大气减速场景的试验需求开发的专用地面试验设备。不同于常规激波风洞的单驱动段结构,这套装置采用并联式双爆轰室布局,两个卧式圆柱形爆轰室通过独立的控制阀组连接下游的膨胀加速段,在实际试验过程中,可根据目标流场的总温、总压参数需求,选择单室起爆或双室同步起爆模式,灵活覆盖马赫数5到25区间的超高速流场模拟范围,解决了传统单驱动风洞参数调节区间窄、低马赫数下流场均匀性差的问题。

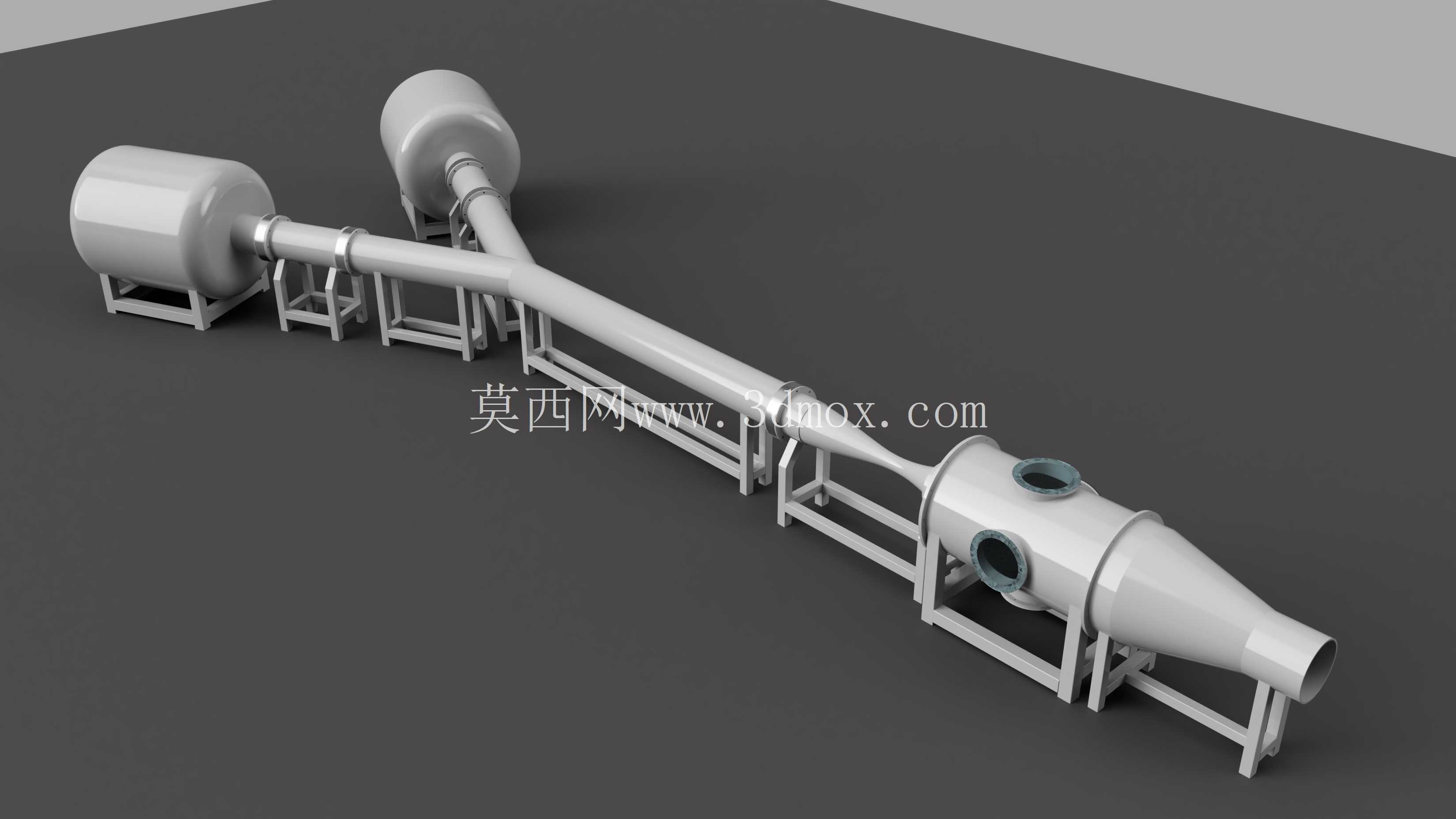

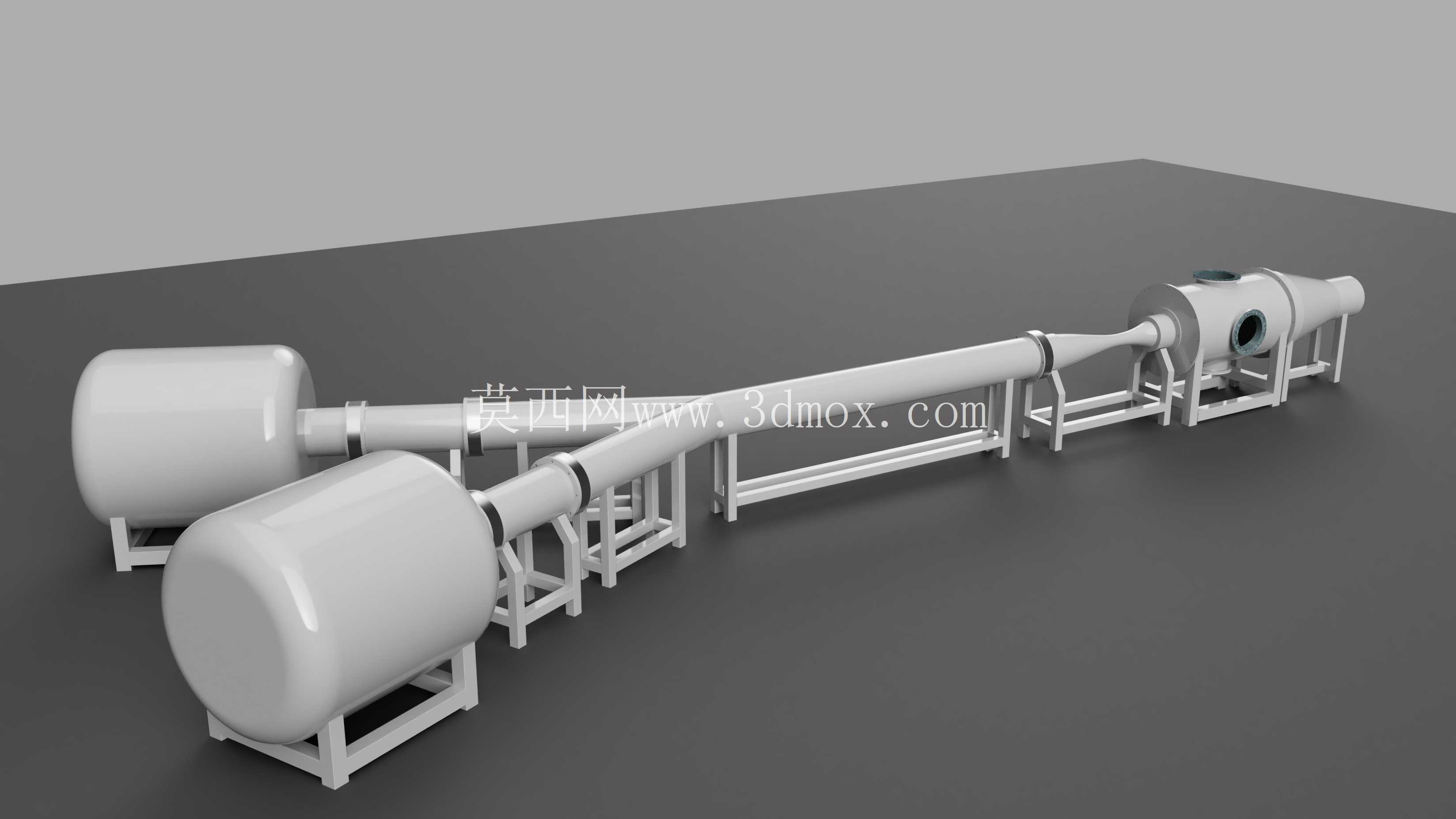

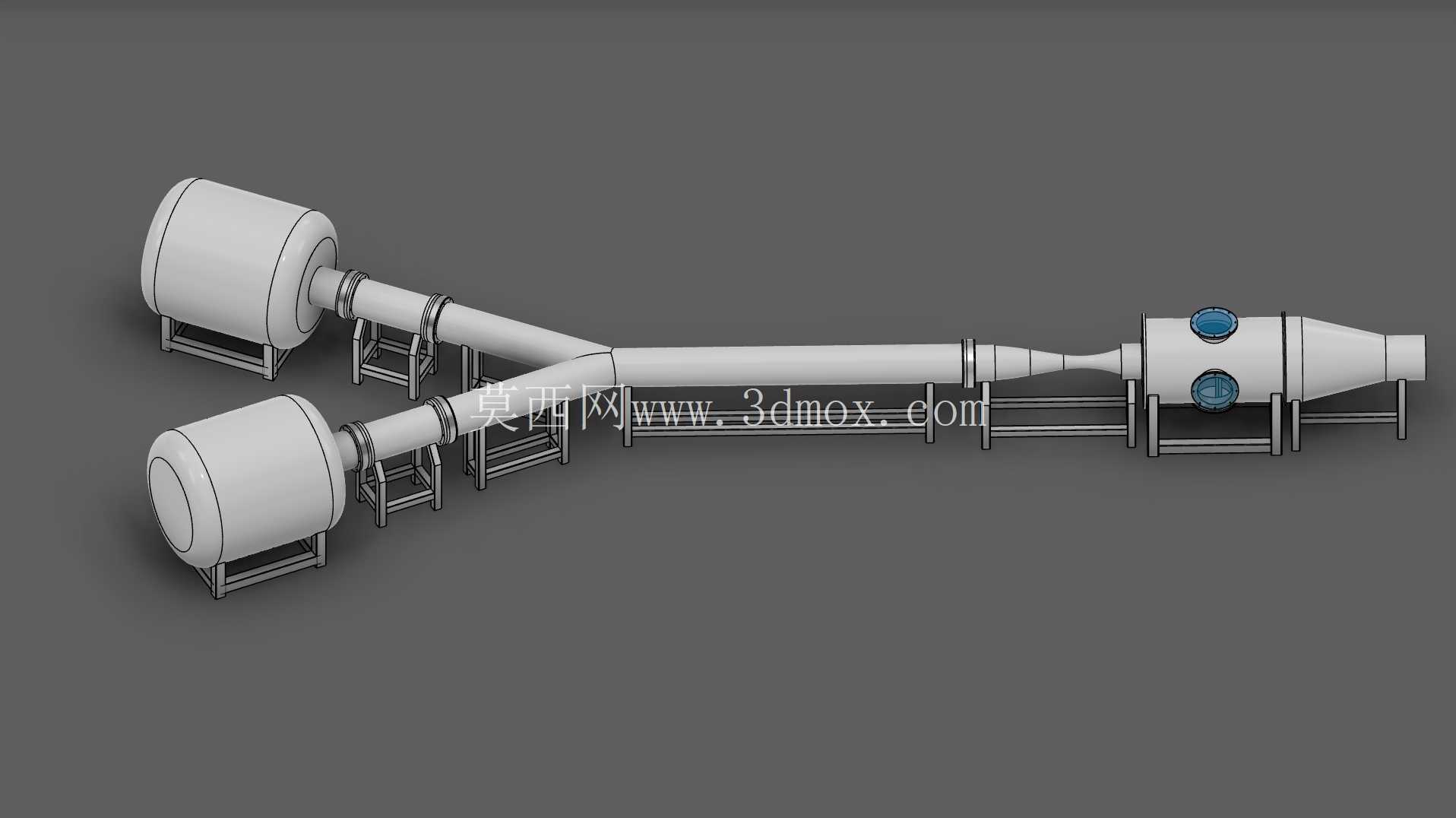

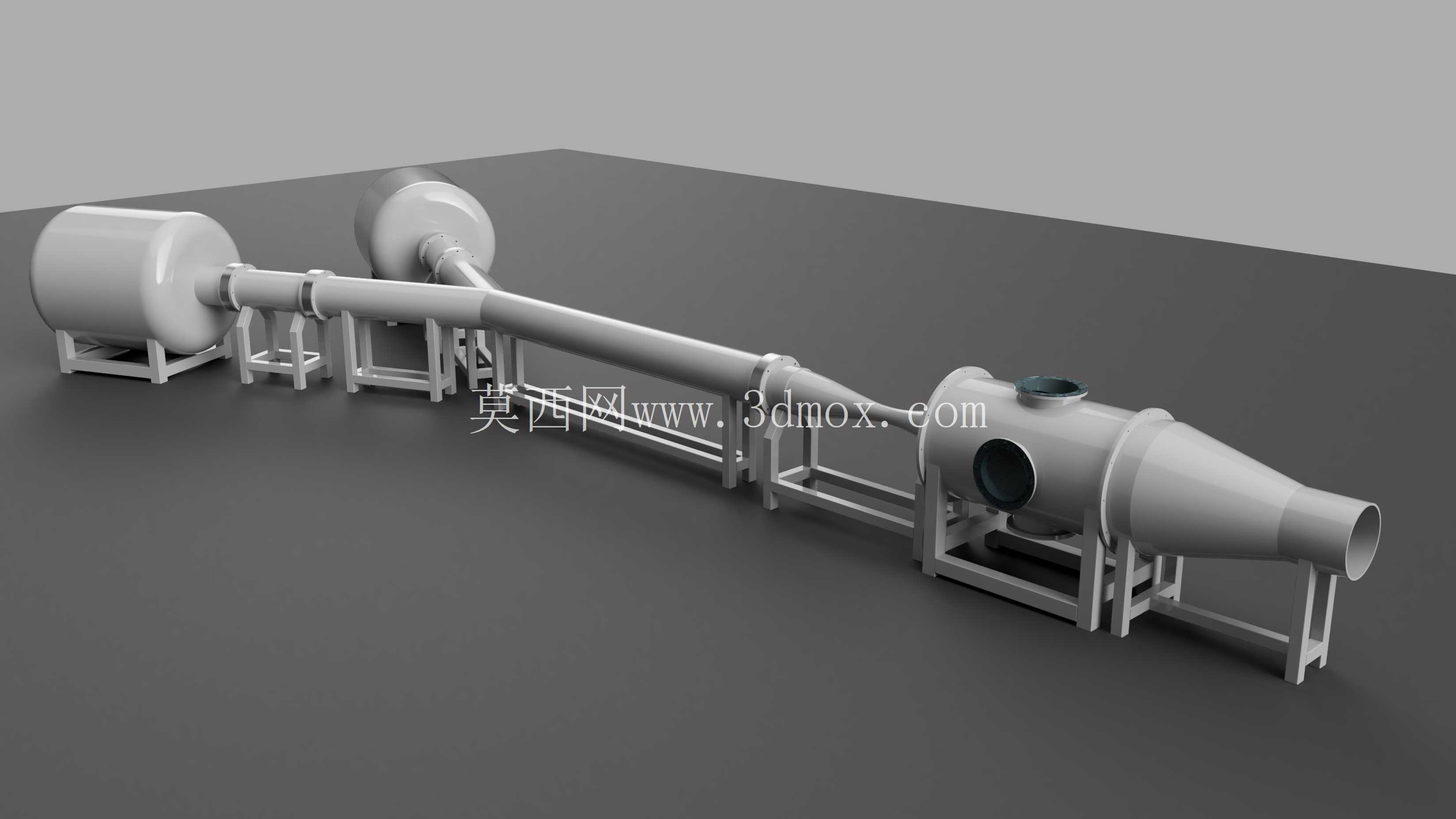

从整体安装布局来看,整套设备沿水平轴线串联布置,总长度根据试验段配置不同可在18米到26米区间调整,所有管段均采用落地式型钢支架支撑,支架底部预留地脚螺栓安装孔,可直接固定在混凝土试验台面上,安装时需保证各段法兰连接的同轴度误差不超过0.5mm,避免高速气流在管内产生偏流导致试验段流场畸变。两个爆轰室单室容积为2.3立方米,筒体采用高强度合金钢锻件加工,设计承压16MPa,端部采用快开式盲板结构,方便每次试验后更换爆轰介质填充膜片,盲板与筒体之间采用金属密封圈密封,可承受爆轰瞬间产生的高温高压冲击。
爆轰室下游连接的膨胀段采用渐缩结构,内壁做镜面抛光处理,粗糙度控制在Ra0.8以下,减少气流沿程摩擦损失,膨胀段末端连接的喷管段采用可更换式喉道设计,不同喉道直径对应不同的出口马赫数,喷管型面采用特征线法优化设计,保证出口截面的气流速度不均匀度小于3%,湍流度控制在1%以内,满足飞行器模型测力、测热试验的流场品质要求。喷管下游的试验段为圆柱形筒体,直径0.6米,长度2.4米,筒体侧壁开设多层光学观察窗口,可适配纹影仪、高速相机、PIV粒子测速系统的观测需求,试验段内部设计有模型安装支架,可容纳最大翼展0.4米、长度0.6米的缩比试验模型,支架采用三自由度可调结构,可快速调整模型的攻角、侧滑角,无需整体拆装试验段筒体,大幅缩短试验准备周期。
试验段下游连接的真空罐组采用并联布局,总容积120立方米,试验前预先抽至10Pa以下的真空状态,保证试验过程中气流能够顺利排出,避免下游背压过高导致流场建立失败。整套设备的气路控制部分集成在爆轰室侧面的阀组架上,包含爆轰介质充注阀、真空抽气阀、安全泄压阀、膜片破膜触发传感器,所有阀组均采用气动控制,可在远程控制室完成操作,避免爆轰试验过程中的高压风险。在结构设计过程中,针对爆轰瞬间产生的强振动问题,所有管段支架与混凝土基础之间加装橡胶减震垫,爆轰室与膨胀段之间采用柔性膨胀节连接,可吸收爆轰产生的轴向冲击位移,避免连接法兰受冲击变形导致密封失效。
不同于常规高超声速风洞需要配置大功率加热器提升气流总温,这套装置利用爆轰反应本身释放的能量直接加热驱动气体,不需要额外的电加热或燃烧加热系统,大幅降低了设备的运行能耗,同时避免了加热过程中气体组分变化对试验结果的干扰,能够更真实地模拟不同行星大气成分下的高速流动状态,可通过调整爆轰室内填充的氢氧、氮氧混合气体比例,模拟地球、火星、金星等不同行星的大气成分,满足行星探测器进入过程的气动试验需求。设备的可互换隔膜结构设计在爆轰室与膨胀段的连接位置,隔膜采用不同厚度的铝膜或聚酯膜,可根据所需的驱动压力快速更换,更换过程仅需拆卸法兰压圈即可完成,无需吊装重型管段,单轮试验的准备周期可控制在4小时以内,相比传统风洞的试验效率提升40%以上。
