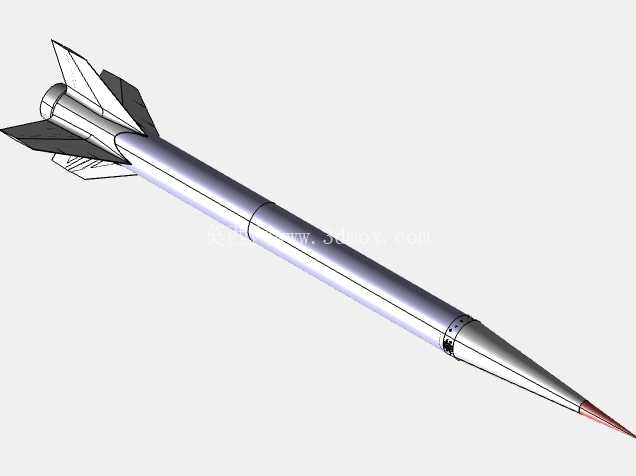

亚分钟探空火箭结构设计方案

　　这套探空火箭结构方案面向亚轨道大气探测场景设计，核心承担近地空间气象参数采集、低空飞行试验验证类任务，整体结构围绕高速飞行工况下的气动稳定性、结构强度冗余、回收可靠性三个核心维度展开设计。箭体头锥部分采用3mm壁厚的模压成型结构，基材选用S2玻璃纤维与酚醛环氧树脂复合体系，外表面涂覆1mm厚度的环氧树脂软木基烧蚀层，可应对高速飞行过程中气动加热带来的表面温升，避免头锥结构在跨音速飞行阶段出现热变形，头锥与箭身主舱段采用台阶式插接配合，配合面设置两道径向密封圈，保证飞行过程中舱内气压稳定，避免内部电子设备受高空低压环境影响。

　　箭身主舱段为等直径圆柱壳结构，内部采用分层隔板式布局，沿飞行轴向依次布置飞控模块、电源模块、数据采集模块、影像记录模块，各模块通过预埋在壳体内壁的铝制安装导轨固定，导轨与壳体之间采用环氧胶接加径向铆钉的双重固定方式，可承受飞行阶段最大15g的轴向过载，不会出现模块移位问题。飞控模块集成多通道传感器采集单元，可实时记录飞行过程中的加速度、姿态角、高度、空速参数，影像记录模块采用双下视布局的摄像单元，摄像单元镜头与箭体外壳齐平安装，镜头周边设置密封压圈，避免高速气流灌入舱内。

　　箭体尾部的翼面结构与之前马赫3级试验火箭的翼面气动布局保持一致，翼面采用对称翼型，安装角设置为0度，四片翼面沿箭体周向均匀分布，翼根与箭体外壳采用一体化嵌件连接，嵌件在壳体成型阶段预先埋入，保证翼根连接强度可承受跨音速飞行阶段的气动载荷，不会出现翼面颤振问题。回收系统采用两级减速方案，主伞舱布置在头锥与主舱段之间的连接段，当火箭到达弹道顶点后，先弹出减速伞对箭体进行姿态稳定与初步减速，待箭体下落到指定高度区间后，主伞弹出，以270m/s级别的开伞速度完成头锥分离动作，分离面采用爆炸螺栓连接，分离时的冲击载荷通过连接段的缓冲橡胶垫吸收，避免冲击传递到舱内损坏电子元器件。

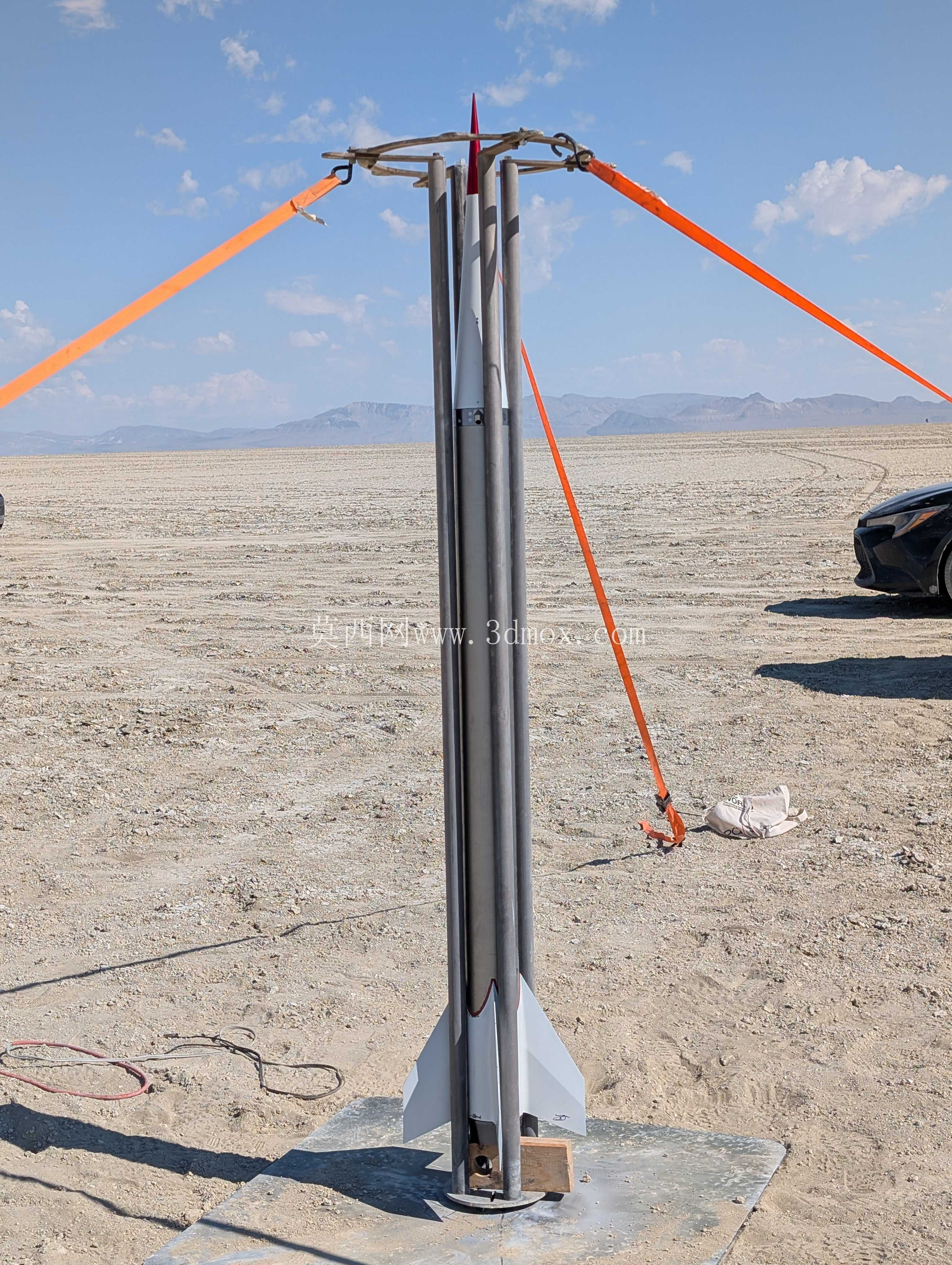

　　动力段壳体采用高强度铝合金旋压成型，内壁设置绝热层，可承受固体燃料燃烧过程中的高温高压工况，喷管采用石墨喉衬加耐烧蚀复合材料扩张段的结构，保证推力曲线稳定。整套结构的安装边界充分考虑地面发射架的适配性，箭体尾部设置与发射导轨匹配的导向滑块，滑块位置沿箭体质心轴向对称布置，可保证发射阶段箭体沿导轨滑行时的姿态稳定，不会出现出架偏航问题。结构设计阶段充分考虑了零部件的加工工艺性，多数结构件可通过模压、旋压、常规机加工方式完成，不需要特殊的定制加工设备，便于试验阶段的快速迭代与零件替换，各舱段的连接接口采用标准化设计，可根据不同的试验任务需求快速更换有效载荷舱段，适配不同的探测任务要求。
