180吨变压器吊装提升作业方案设计

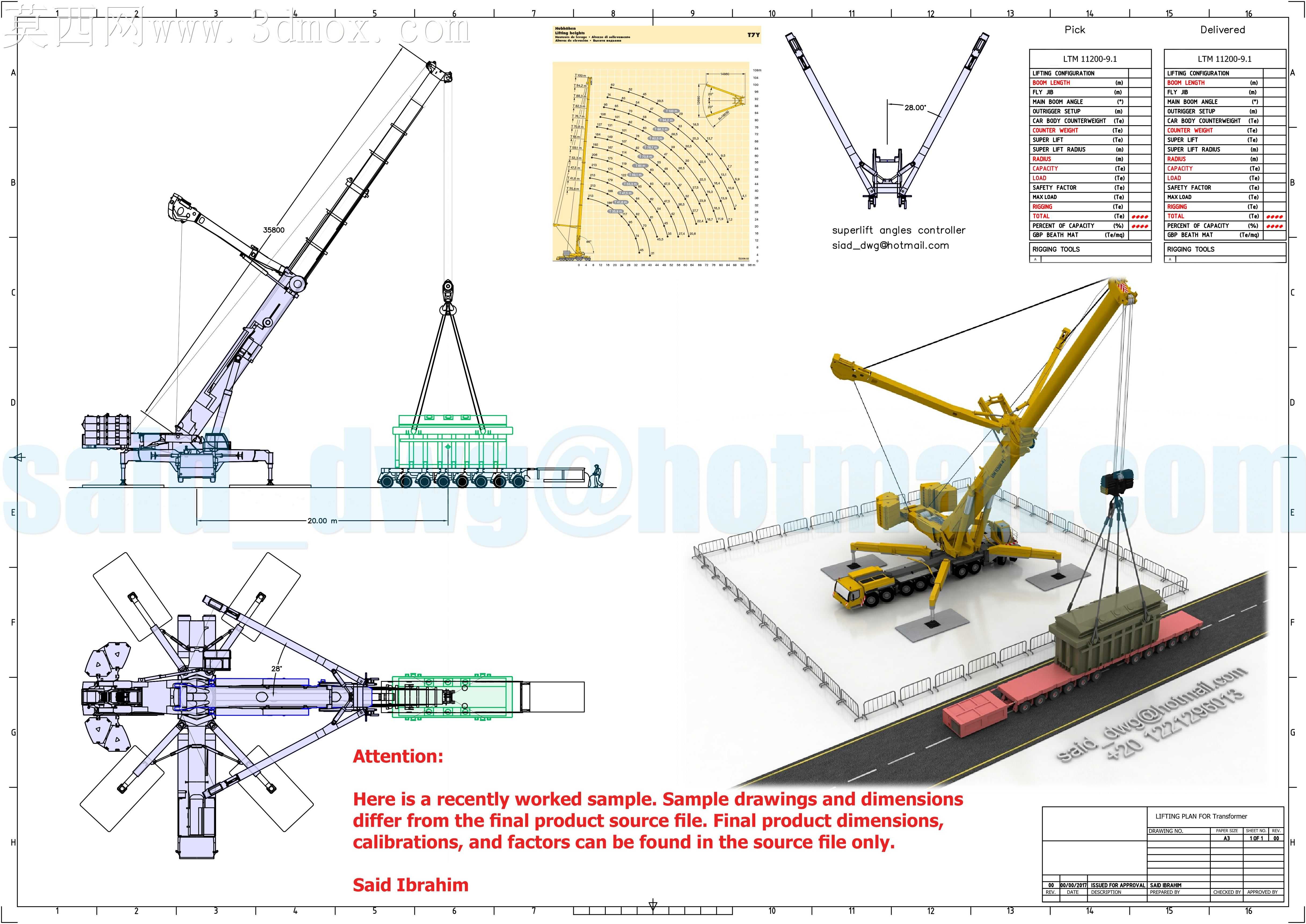

做这套吊装方案的三维模型时，最先卡壳的是起重机支腿展开的站位边界，一开始直接按常规吊装半径摆车，拉完载荷曲线才发现，180吨变压器的重心偏移量比常规设备大3个百分点，主臂仰角要是卡到72度，额定起重量刚好卡着临界值，现场稍微有点地面沉降就会出问题，索性把主车站位往变压器运输平板车方向挪了1.2米，同时把副臂的伸出长度缩短0.8米，重新核算后载荷率降到82%，留足了安全余量。做平面布置的时候特意把作业警戒区的围栏模型做了可参数化调整的结构，不同支腿垫板厚度对应的地面压强区域，用不同透明度的色块做了区分，不用再单独出图给现场施工人员讲哪里是承压区、哪里不能堆杂物。吊具部分的建模没直接用标准吊索模型，而是根据变压器顶部的四个吊耳实际间距，调整了吊梁的扁担长度，每根钢丝绳的夹角严格控制在60度以内，建模时特意给钢丝绳加了张紧度的参数滑块，拖动就能看到不同起吊高度下吊索的受力形变，避免现场出现单根绳受力过载的情况。做渲染的时候没追求花里胡哨的效果，给起重机主体用了工程黄的哑光材质，支腿部分加了轻微的磨损质感，变压器本体用了深灰的工业漆材质，运输平板车的轮胎特意做了压重后的形变效果，连地面的临时钢板接缝都做了细节，这样给施工队做交底的时候，大家一眼就能看明白现场的布置逻辑，不用对着二维图纸反复核对位置。最开始做俯视图的时候，把起重机的回转范围做了动态的剖切显示，能直观看到臂架在不同回转角度下和周边障碍物的净空距离，之前做类似方案总有人问臂架会不会碰到旁边的输电线路，这次直接把净空距离的标注做在了模型里，最小净空留到了2.3米，完全满足现场安全规范。还有那个吊重性能曲线的附图，建模时直接把曲线参数和起重机模型做了关联，调整臂长或者仰角的时候，对应曲线上的工作点会自动高亮，不用再手动翻性能手册查参数，不管是做方案评审还是给班组做技术交底，都能省不少反复核对的时间。
