半潜平台120吨级基座式起重设备三维设计

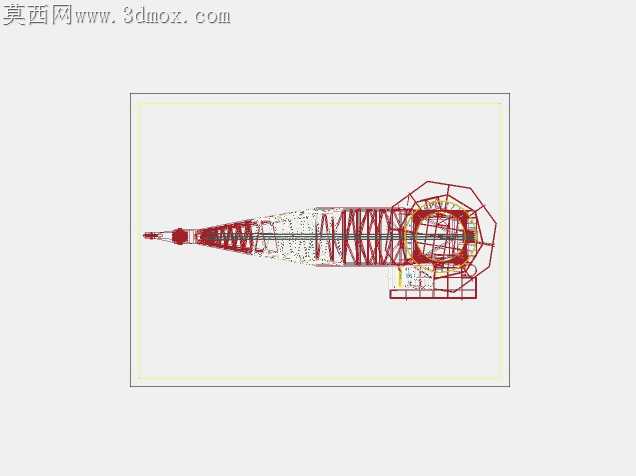

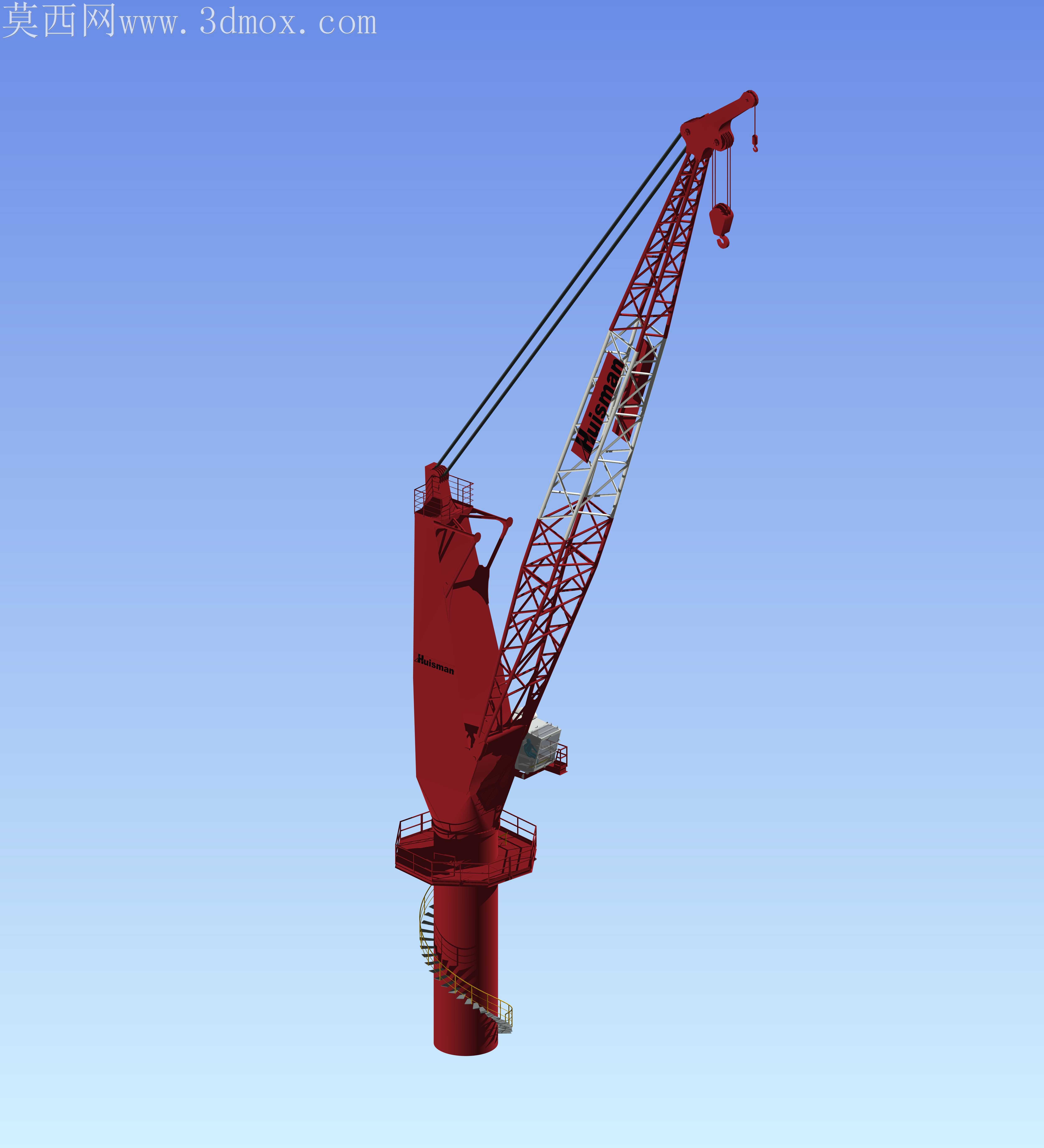

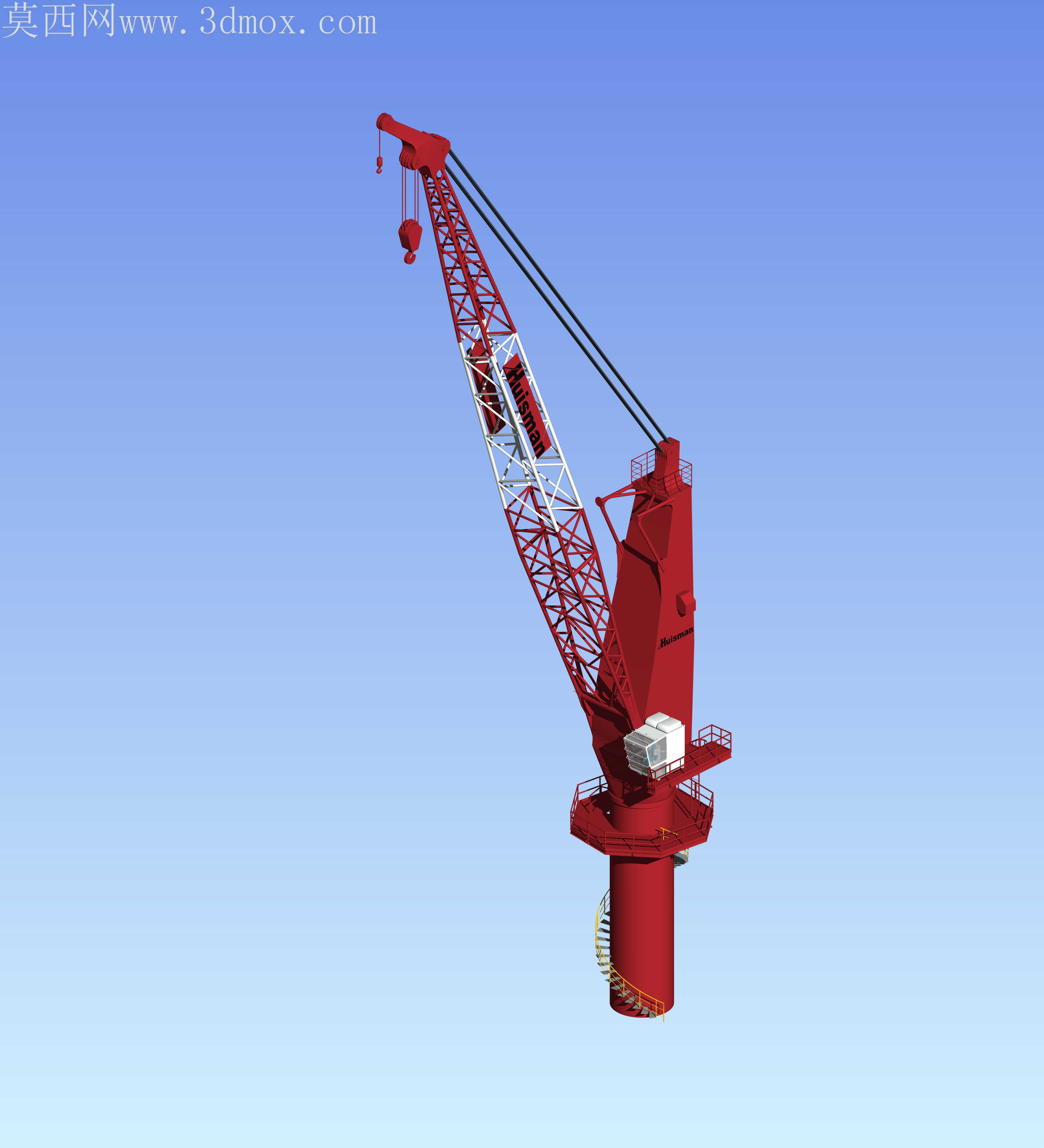

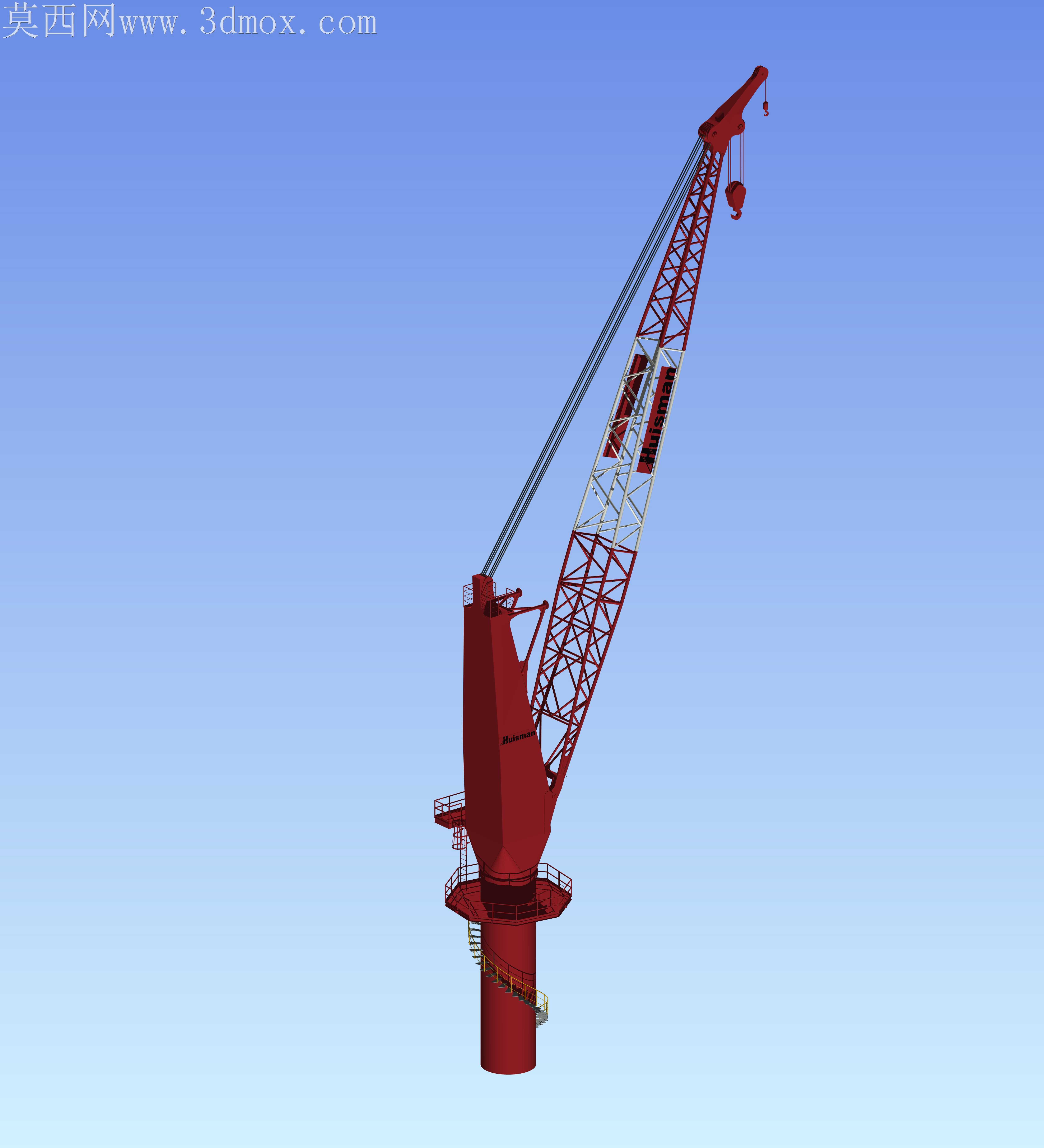

做这个基座吊的建模时，最先锚定的是半潜平台作业的特殊工况，毕竟和岸桥、履带吊的受力逻辑完全不一样，平台本身会随海浪有小幅横摇纵摇，基座和平台甲板的连接段不能做常规的直筒法兰，得把筒身下段做加厚环筋，提前把动载荷的冗余量留出来，不然吊装时的倾覆力矩很容易让连接位置应力集中。一开始想把臂架做成全封闭箱型结构，翻了下海工吊的实际作业参数，120吨载荷是在12米作业半径下的额定值，再远的半径吊重会阶梯下降，全封闭臂架虽然刚性好，但自重太大会挤占有效吊重配额，最后改成了桁架式臂架，每段弦杆的截面尺寸顺着臂架受力梯度变，从根部到臂头逐段收窄，腹杆的排布也避开了钢丝绳变幅的运动路径，不会出现运动干涉。曲面处理最费时间的是回转塔身的过渡段，筒身和上部回转平台连接的地方不是直角拼接，做了大圆角的圆滑过渡，一来减少应力集中，二来渲染的时候不会出现生硬的折角阴影，连塔身外侧的螺旋爬梯都没偷懒做贴图，每一节踏步的弧度都顺着筒身曲率贴合，爬梯外围的护栏也跟着做了随形弯曲，不会出现直护栏硬掰成弧形的扭曲感。装配的时候特意把变幅滑轮组、起升吊钩的配合都做成了可动的铰接约束，不是把所有零件焊死成一个整体，臂架可以绕根部铰点做俯仰动作，吊钩也能顺着钢丝绳路径做升降模拟，甚至操作室的观察窗角度都对着吊装作业区调整过，符合实际操作的视野要求。材质调试的时候，主体钢结构选了饱和度稍低的工业红，不是扎眼的亮红色，金属质感拉满但不会反光过强，钢丝绳做了多股绞合的纹理，不是光溜溜的细圆柱，吊钩的滑轮组特意加了轻微的磨损质感，不会像全新玩具一样失真，背景用淡蓝色渐变模拟海面上方的天空环境，打光的时候避开了正顶光，用侧前方的柔光把桁架臂的结构阴影打出来，能清晰看清每一段腹杆的排布，不会糊成一团。整个模型没有做多余的装饰性零件，所有外露的结构都是实际作业中会用到的功能件，比如臂头的警示灯、塔身的检修平台、回转机构的外露护罩，每个零件的尺寸比例都对照真实海工吊的参数卡过，不会出现臂架太细撑不住载荷、基座太轻压不住重心的常识错误，不管是做海工作业的场景演示，还是做起重机械的结构教学，都能直接拿来用，不用再大改比例或者补结构。
