低泄漏低温快速断开连接结构设计

在长期低温流体储存、输送的管路系统中，常规接头的泄漏问题一直是困扰运维与设计人员的核心痛点，尤其是液氢、液氮这类深冷介质的储运场景，微小的泄漏不仅会造成介质损耗，还可能带来安全隐患，这套Cryoloc断开结构正是针对这类场景开发的专用连接部件。从实际应用场景来看，这类快速断开结构多用于低温介质加注工位、低温储罐检修隔断、低温试验台管路快换环节，区别于普通常温快接，它需要在-196℃甚至更低的温度区间内保持密封可靠性，同时还要满足频繁插拔、快速断开的操作需求，避免传统法兰连接拆装耗时、螺栓预紧力在低温下衰减导致泄漏的问题。

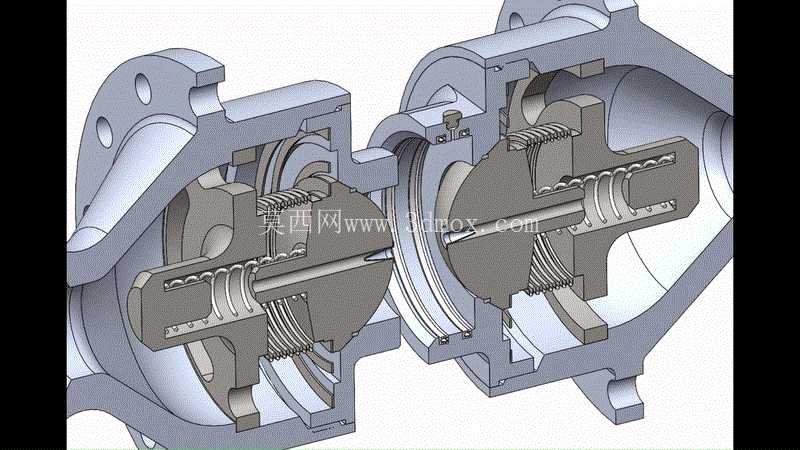

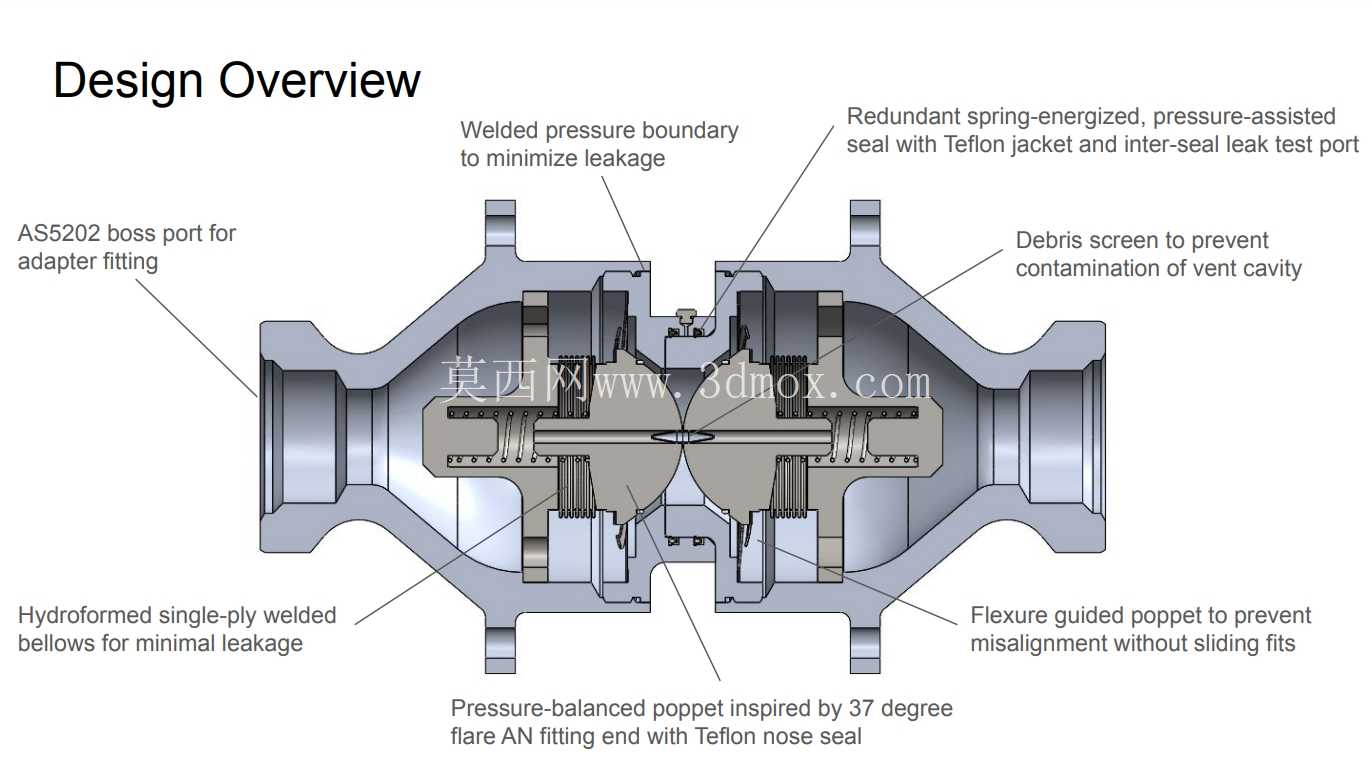

从结构功能特性来看，这套结构的核心设计点围绕低泄漏与快速操作两个核心目标展开。首先是阀芯结构的设计，参考了航空航天领域常用的AN接头密封逻辑，采用压力平衡式提升阀芯结构，这种结构的优势在于，管路内部带压状态下，阀芯两侧的介质压力可以实现自平衡，插拔操作时不需要克服巨大的介质轴向推力，操作人员仅需很小的操作力就能完成连接与断开动作，同时在断开瞬间，阀芯可以自动复位封闭管路，避免介质大量外泄。不同于常规快接采用的滑动配合密封结构，这套结构的提升阀芯采用弯曲导向设计，全程没有滑动配合的密封面摩擦，这一设计直接解决了低温下密封件因冷缩变硬、滑动摩擦容易磨损导致密封失效的问题，要知道在深冷环境下，常规橡胶、塑料密封件的弹性会大幅下降，滑动摩擦产生的磨屑很容易造成密封面卡滞、划伤，无滑动配合的结构从根源上规避了这一失效风险。

密封设计层面，这套结构采用焊接压力边界搭配冗余密封面的方案，整个接头的外部承压边界全部采用焊接结构成型，没有额外的螺纹、法兰拼接密封点，从结构上减少了潜在的外部泄漏路径，毕竟在低温工况下，不同材料的线膨胀系数差异会导致拼接密封面的压紧力出现变化，焊接成型的一体化压力边界可以完全避免这类问题。机械密封部分采用冗余密封面设计，也就是主密封面之外设置了辅助密封结构，即使主密封因为杂质划伤、低温形变出现微量渗漏，辅助密封也可以将泄漏量控制在极低的水平，满足长期低温储存的低泄漏要求。

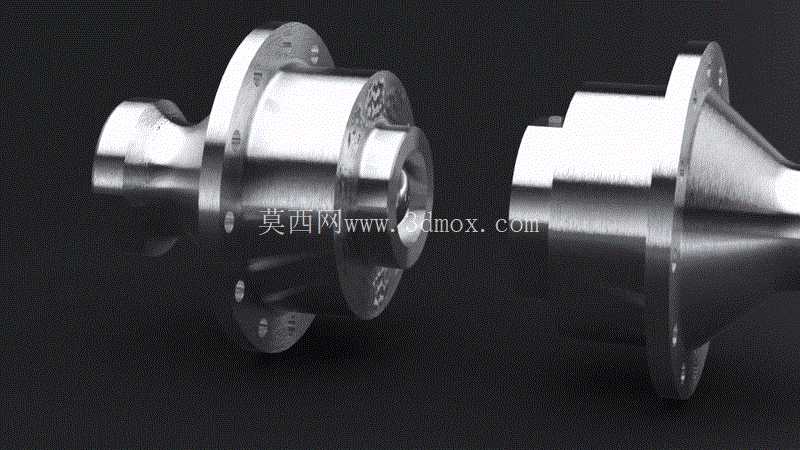

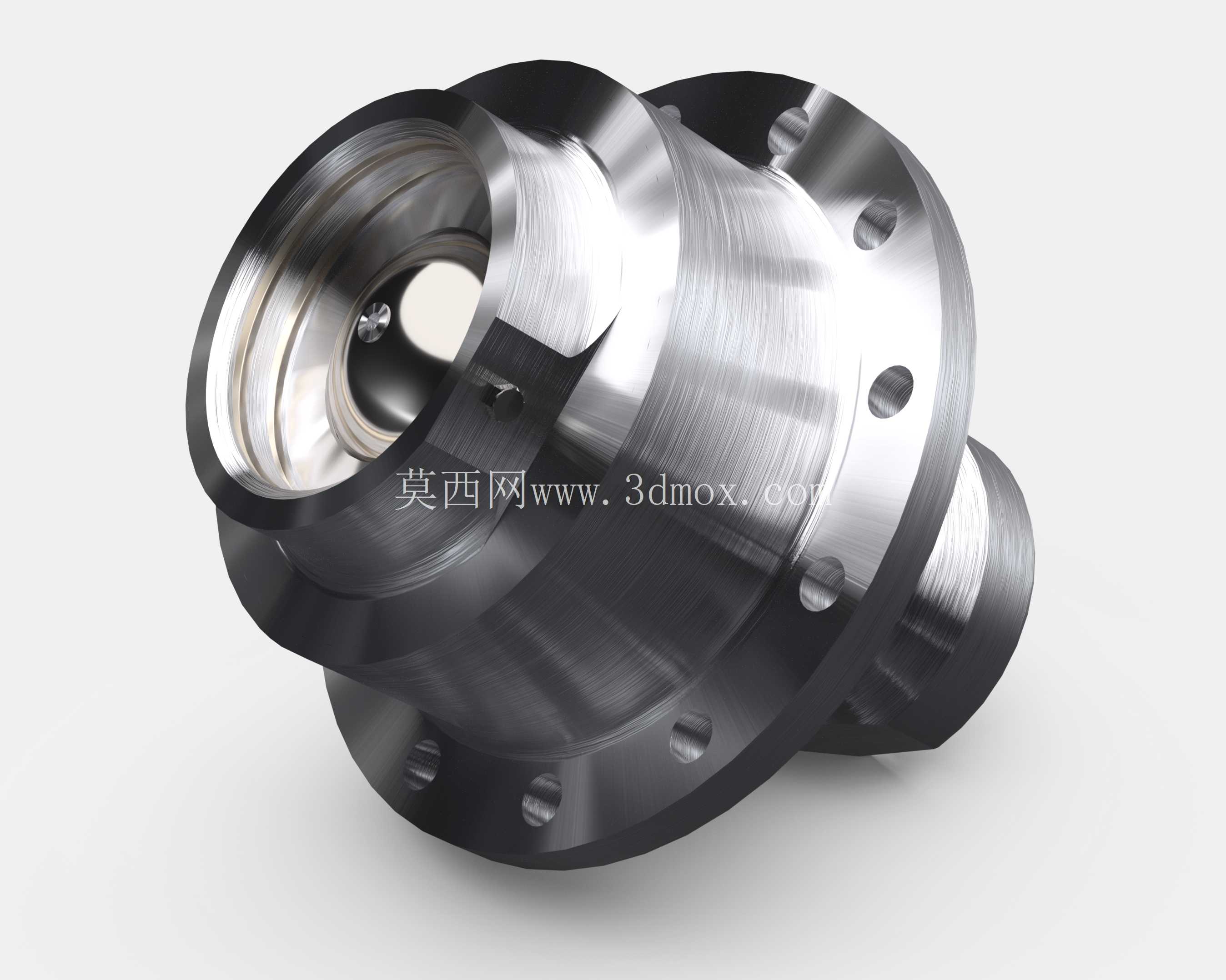

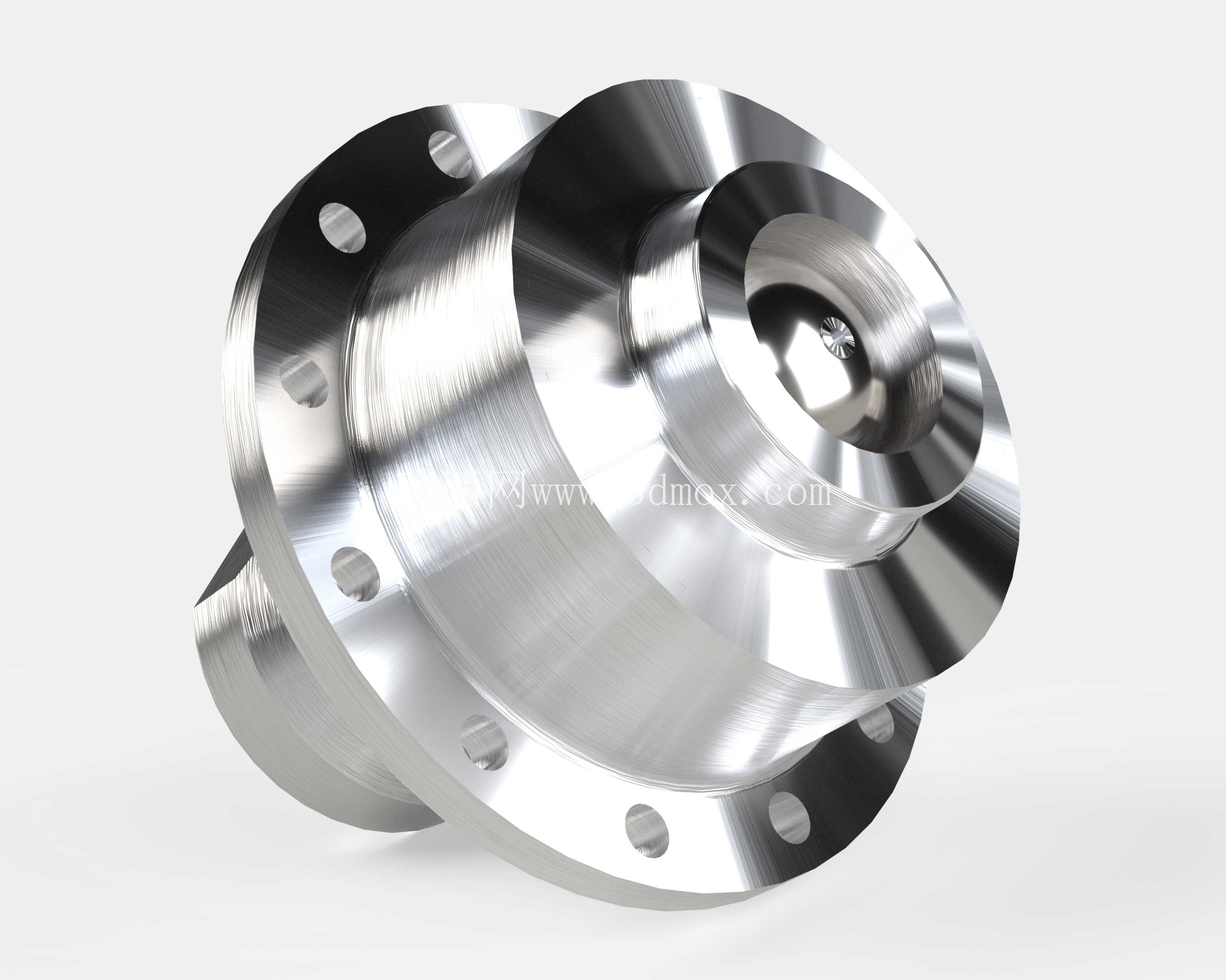

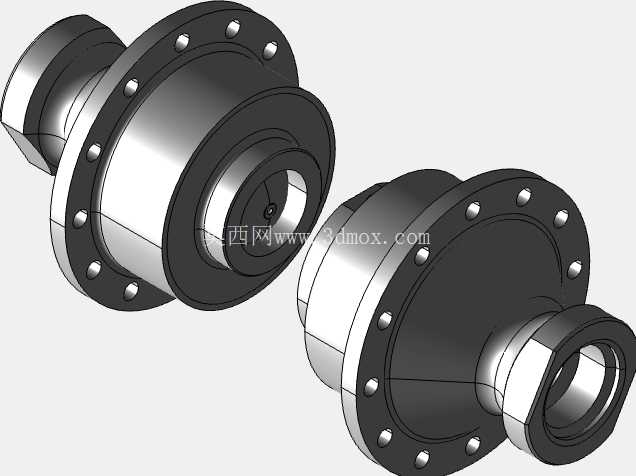

从安装边界与外形尺寸来看，这套接头整体采用法兰式安装结构，两端的连接法兰设置了均匀分布的螺栓孔，可以直接匹配同通径的低温管路法兰，不需要额外设计过渡转接件，安装时仅需要保证法兰端面的平面度与同轴度即可，不需要特殊的工装夹具。接头整体的轴向尺寸控制在常规同通径低温截止阀的长度范围内，不会额外占用过多的管路安装空间，径向尺寸也与同压力等级的法兰匹配，在现有低温管路系统改造时，可以直接替换原有位置的普通接头或阀门，不需要重新调整管路支撑间距。插拔操作端的结构做了防滑与导向设计，连接时可以自动找正，不需要反复调整对位，即使在带防护手套的低温操作环境下，也可以快速完成对接锁紧。

从设计思路的落地逻辑来看，整个结构没有追求过于复杂的功能集成，而是围绕低温工况下的核心失效点做针对性优化：摒弃滑动密封减少磨损风险，采用压力平衡阀芯降低操作力，焊接边界减少外漏点，冗余密封提升长期可靠性，所有的设计取舍都指向长期低温储存场景下的低泄漏、高可靠、快操作需求，没有冗余的功能设计，非常适合深冷介质储运、低温试验系统、航天加注管路这类对泄漏率要求极高的应用场景。在三维建模过程中，需要重点关注弯曲导向结构的曲面顺滑度，避免出现应力集中点，同时要考虑不同材料在低温下的收缩量匹配，密封面的尺寸公差需要根据材料的线膨胀系数做补偿设计，保证在工作温度下密封面的比压处于合理区间，既不会因为比压过大造成密封面压伤，也不会因为比压不足导致泄漏。
