航天低温管路低泄漏断开连接结构

在航天推进剂输送、低温流体实验平台这类对泄漏率要求近乎苛刻的场景里，常规的管路接头很难兼顾低温形变下的密封可靠性与紧急工况下的快速断开需求，这套低泄漏低温断开结构就是针对这类极端工况开发的管路连接方案。从实际应用场景来看，这类结构主要用在液氧、液氢、液氮这类低温介质的输送管路上，既要保证正常输送过程中介质不会出现微量泄漏，避免低温介质泄漏引发的安全隐患，也要在管路出现超压、位移超限或者系统需要紧急分离的工况下，能够可靠断开，同时断开瞬间的介质泄漏量控制在极低水平，不会引发燃爆、冻伤这类安全事故。

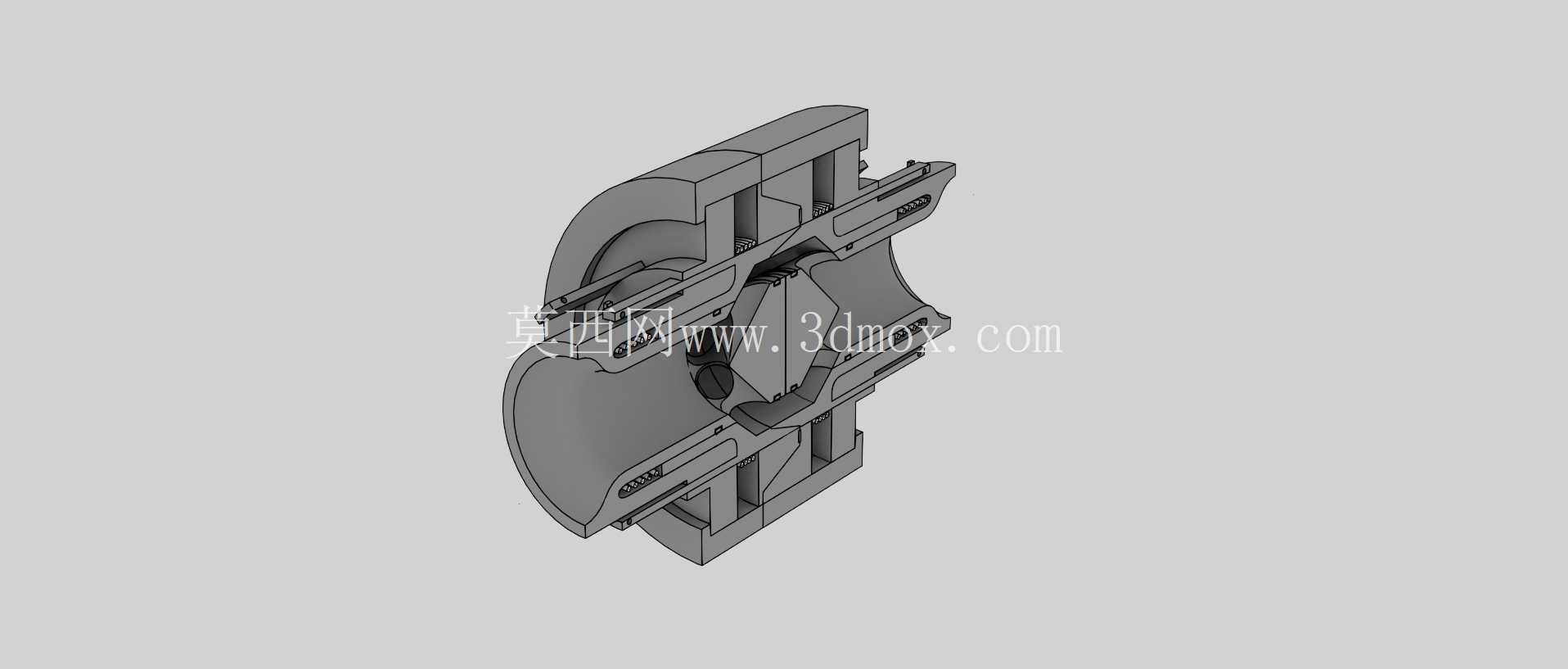

从结构设计思路来看，整个断开结构采用对称式的对接布局，两端的连接主体分别对应待对接的两段管路，对接面采用锥面配合的密封形式，相比平面密封，锥面在低温环境下出现材料收缩形变时，能够依靠配合面的自紧效应始终保持密封面的贴合压力，不会因为金属材料在深冷环境下的收缩率差异出现密封间隙。密封组件没有采用常规的橡胶类密封件，毕竟橡胶材料在液氢液氧这类超低温环境下会完全失去弹性，直接脆化失效，整个密封结构依靠金属密封面的高精度研磨配合，搭配周向布置的弹性补偿组件，抵消低温形变、管路振动带来的密封面位移。

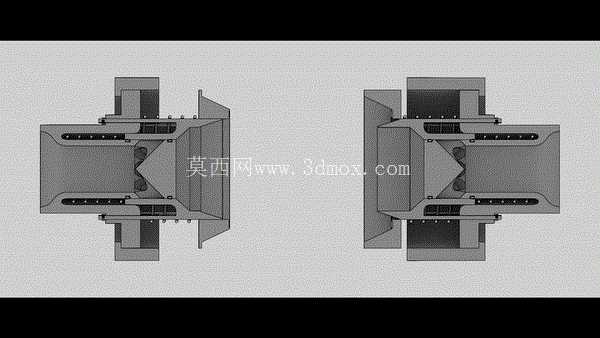

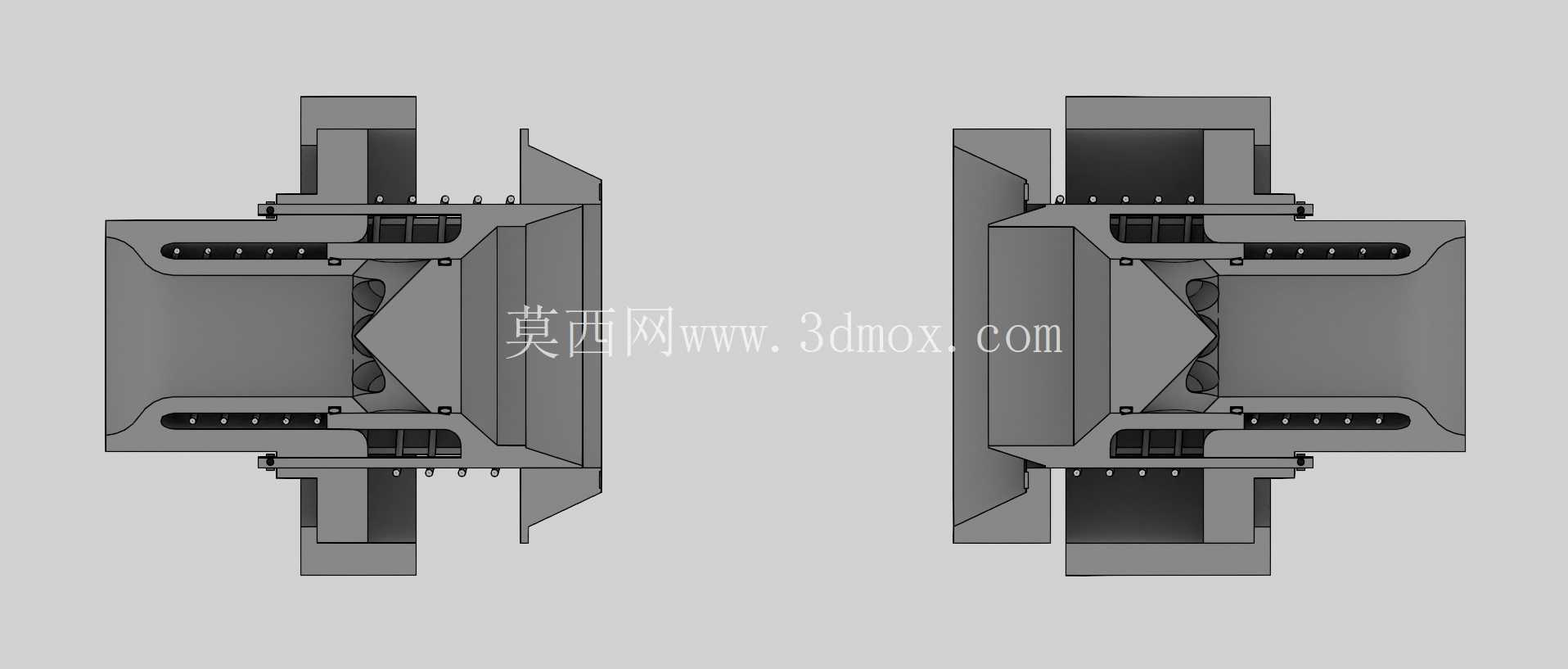

结构的锁紧与断开功能依靠周向均匀布置的弹性卡合结构实现，正常连接状态下，卡合结构嵌入对接端的卡槽内，提供足够的连接锁紧力，能够承受管路内的介质压力冲击、管路自身的振动载荷，不会出现意外脱开。当需要断开时，只需要给驱动组件施加轴向的作用力，克服弹性卡合结构的预紧力，就能让卡块从卡槽内脱出，实现两端结构的快速分离，整个断开过程不需要额外的复杂工具，动作行程短，响应速度快，能够满足紧急工况下的快速断开需求。

考虑到低温工况下的材料特性，整个结构的主体材料选用线膨胀系数接近的低温合金，避免不同零件因为收缩率差异出现卡滞或者密封失效，所有滑动配合面都做了特殊的表面处理，降低低温下的摩擦系数，保证在深冷环境中动作不会出现卡涩。周向布置的多组弹性元件经过刚度匹配，既能提供足够的密封预紧力，也不会因为预紧力过大导致断开动作需要的驱动力超出设计范围，同时多组元件均匀布置的方式，也能保证密封面的压力分布均匀，不会出现局部压力不足导致的泄漏点。

从安装边界来看，整个断开结构的轴向尺寸紧凑，对接端的接口采用标准的管路焊接接口，能够直接和同通径的低温管路焊接装配，不需要额外设计过渡转接结构，径向尺寸控制在管路通径的2.5倍范围内，不会占用过多的管路布置空间，能够适配航天动力系统、低温实验台这类安装空间紧凑的场景。结构的两端都设计有定位止口，装配时只需要将两端对接面贴合，卡合结构就会自动卡入锁紧位置，不需要反复调整对接角度，现场装配的效率很高，同时定位止口也能保证对接时密封面的同轴度，避免偏心导致的密封面磨损或者密封失效。

在实际使用过程中，这套结构能够承受从常温到深冷温度区间的反复温度交变，不会因为温度循环出现密封性能下降，正常连接状态下的泄漏率能够满足航天级的密封要求，断开动作的可靠性经过多轮低温环境下的动作测试，不会出现低温卡滞、断开失效的问题。相比常规的低温管路接头，这套结构同时兼顾了长期密封可靠性与紧急断开功能，不需要在管路上额外加装独立的切断阀门，能够有效简化低温管路系统的结构，减少管路系统的泄漏点，同时降低整个管路系统的重量，这对于航天类对重量控制严格的场景来说有很高的应用价值。

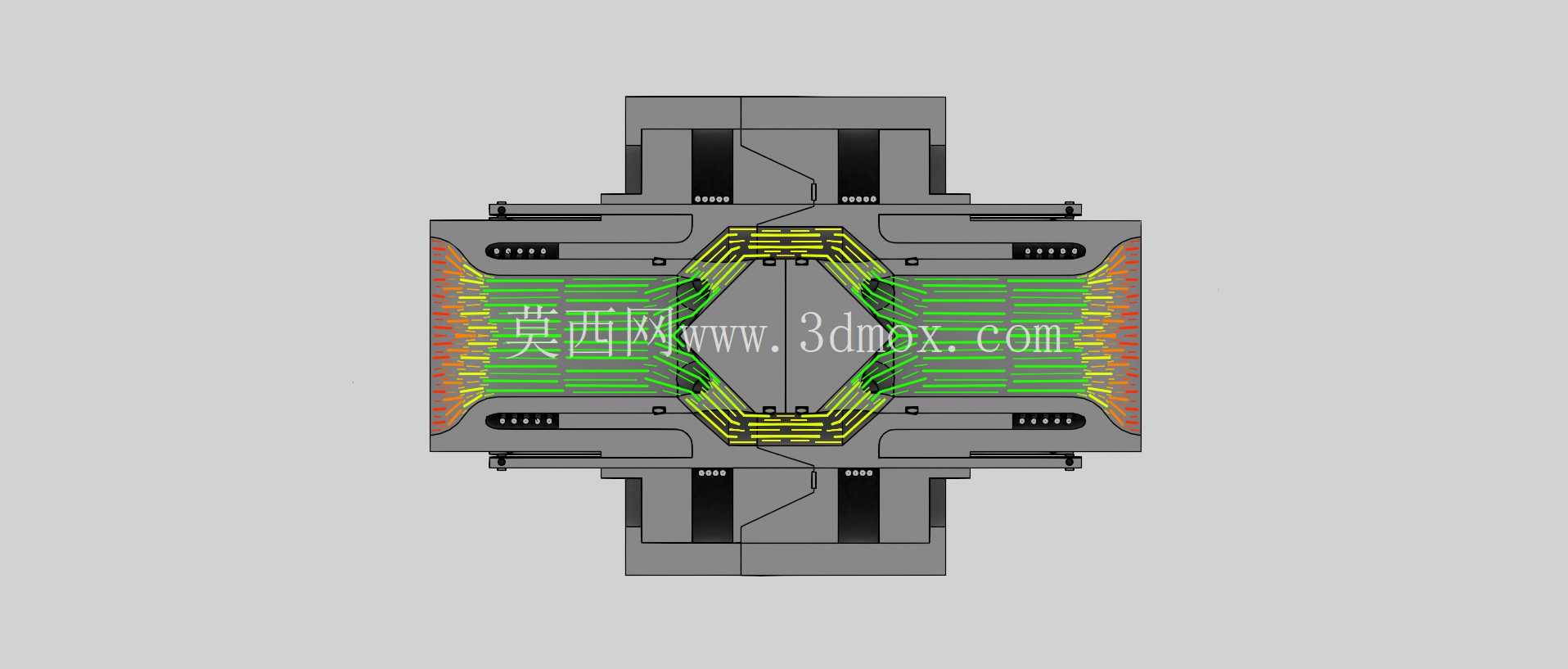

结构内部的流道采用平滑过渡设计，没有明显的流道突变，介质流经断开结构时的压力损失很小，不会对管路系统的介质输送效率造成明显影响，流道内壁做了抛光处理，减少低温介质在流道内的流动阻力，同时也避免杂质在流道内残留，影响密封面的贴合效果。为了避免断开过程中出现的金属碎屑损伤密封面，卡合结构的运动区域和密封区域做了物理隔离，磨损产生的碎屑不会进入密封面区域或者流道内部，保证长期使用过程中的密封可靠性。
